Telegärtner MULTI 6x VM 8-8 Cat.7, AP Assembly Instruction

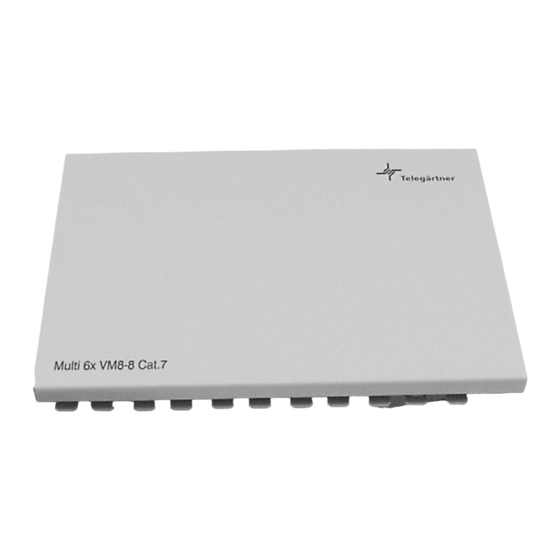

MULTI 6x VM 8-8 Cat.7, AP
Montageanweisung / Assembly Instruction
Lieferumfang / Scope of delivery
J00060A0071
Aufkleber für Portkennzeichnung / Label for Port marking
Kabelzuführung von 2 Seiten / Cable routing from both sides
min. 70 mm
W-G/G
W-O/O
W-BL/BL
W-BR/BR
Folienschirm / Foil screen 44 mm
Folienschirm / Foil screen 20 mm
15 mm
min. 70 mm
LSA-Plus Werkzeug / LSA Plus tool
N01002A0001
Telegärtner Karl Gärtner GmbH • Lerchenstr. 35 • D-71144 Steinenbronn • Tel.: +49 (0)7157/125-100 • Fax: +49 (0)7157/125-120 • e-mail: info@telegaertner.com • http://www.telegaertner.com
W-G/G
15 mm
W-O/O
W-BL/BL
Folienschirm / Foil screen 20 mm
W-BR/BR
Folienschirm / Foil screen 44 mm
W-G/G
W-G/G
W-O/O
W-O/O
W-BL/BL
W-BL/BL
W-BR/BR
W-BR/BR
II / III
I
II / III
I
144 mm
Kabelzuführung von 1 Seite / Cable routing from one side
min. 70 mm
15 mm
Folienschirm / Foil screen 20 mm
Folienschirm / Foil screen 44 mm
min. 70 mm
15 mm
Folienschirm / Foil screen 25 mm
Folienschirm / Foil screen 52 mm
Kabelzuführung von 2 Seiten
II
Cable routing from both sides
I
aneinanderreihen möglich / to string together possible
230 mm
Optional:
Erdungs-Set / Grounding set
L00040A0009
Alternativ / alternatively
Paarabschirmung bis zur
LSA-Klemme entfernen
remove the pair screen
up to the LSA-Clamp
Kabelzuführung von 1 Seite
Cable routing from one side
III
I
