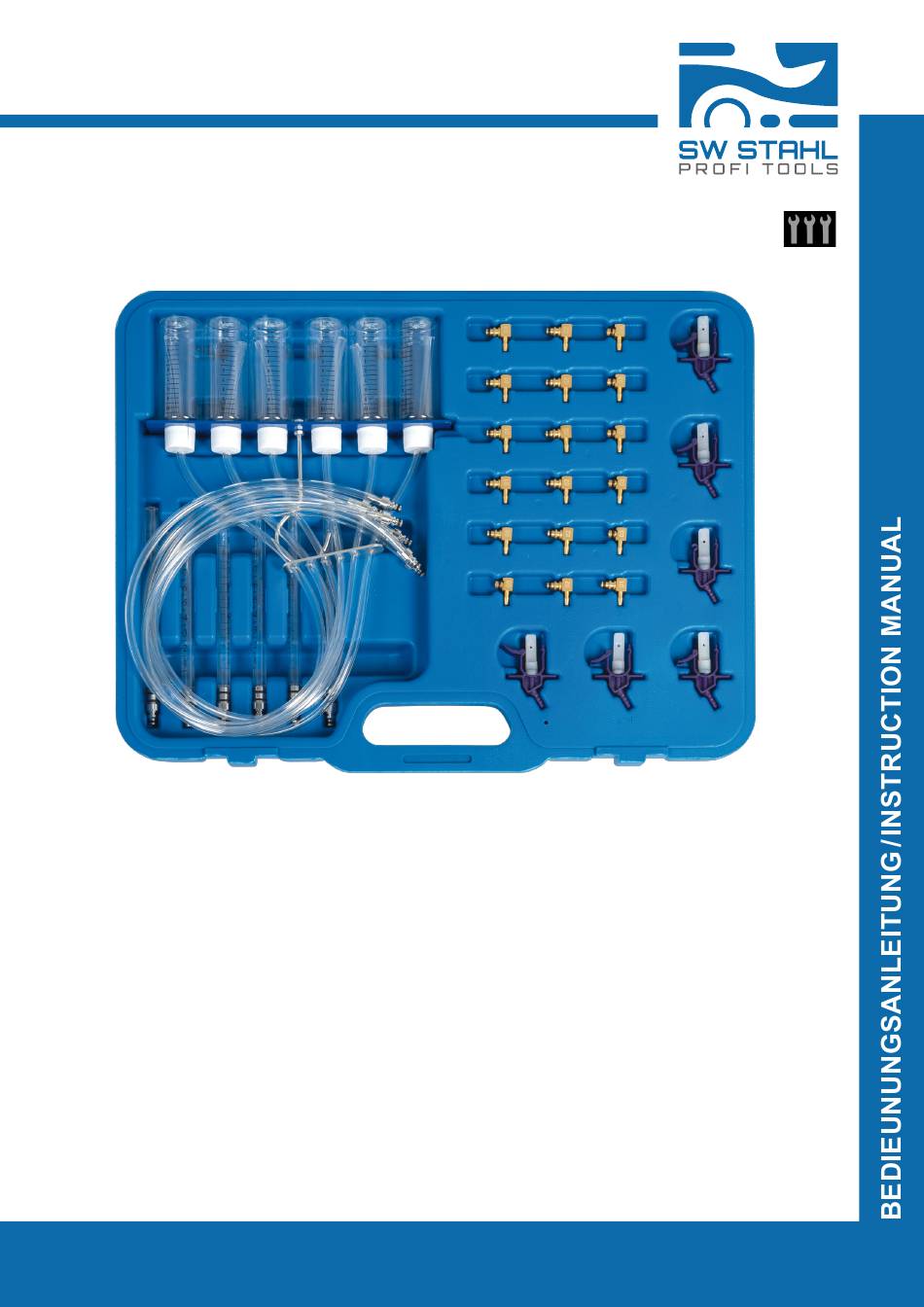

26110L

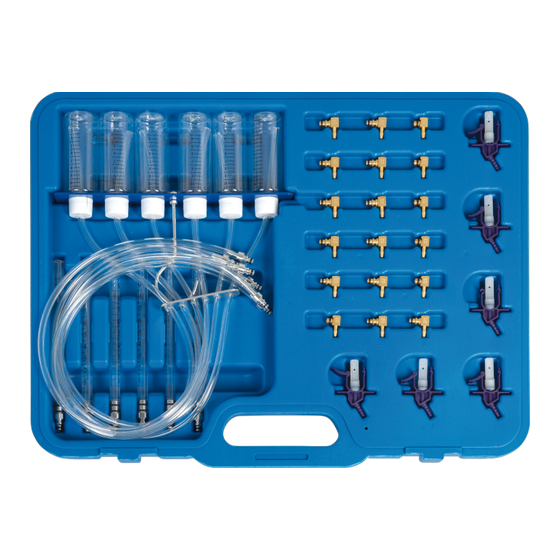

Rücklaufmengenprüfer inkl. Adaptersatz
Zur Fehlerdiagnose durch Messung der Injektor-Rücklaufmengen bei Common-Rail
Technik. Es erfolgt eine gleichzeitige Messung von bis zu 6 Einspritzdüsen - entweder
über direkt anschließbare Kunststoffkolben oder über die Schläuche und Messbecher.
Die Adapter passen auf sämtliche Systeme wie z.B. Siemens, Bosch, Denso, Delphi usw.
- 6 Messbecher jeweils mit 700 mm Anschlussschlauch, montiert auf Aluminiumleiste mit
Haken
- 6 Kunststoffkolben für direkte Messung
- passend für verschiedene Injektoren Hersteller
Handhabung: Die Auswahl ob die Prüfung mit Messbecher oder mit Messzylinder
durchgeführt werden soll, hängt von Faktoren ab wie z.B. erwartete Rücklaufmenge,
Prüfzeit, Zugänglichkeit der Rücklaufanschlüsse und welches System geprüft werden soll.
Achtung! Vermeiden Sie den Haut- und Augenkontakt mit Kraftstoffen. Tragen Sie bei
diesen Arbeiten immer kraftstoffbeständige Schutzhandschuhe und eine Schutzbrille!
SW-Stahl GmbH
An der Hasenjagd 3
D-42897 Remscheid
Tel. +49 (0) 2191 / 46438-0
Fax +49 (0) 2191 / 46438-40
E-Mail: info@swstahl.de
www.swstahl.de
Advertisement
Table of Contents
Related Manuals for SW Stahl PROFI Tools 26110L
Summary of Contents for SW Stahl PROFI Tools 26110L
- Page 1 26110L Rücklaufmengenprüfer inkl. Adaptersatz Zur Fehlerdiagnose durch Messung der Injektor-Rücklaufmengen bei Common-Rail Technik. Es erfolgt eine gleichzeitige Messung von bis zu 6 Einspritzdüsen - entweder über direkt anschließbare Kunststoffkolben oder über die Schläuche und Messbecher. Die Adapter passen auf sämtliche Systeme wie z.B. Siemens, Bosch, Denso, Delphi usw.
- Page 2 26110L Messungen mit Mess-Zylinder bzw. Mess-Becher: Bei Messungen mit Messzylinder steht Ihnen, bedingt durch das Volumen, eine geringere Zeit für die Diagnose zur Verfügung. 1. Entfernen Sie die Halteklammer der Rücklaufleitung am Injektor. 2. Trennen Sie, durch vorsichtiges ziehen, die Rücklaufleitung inkl. Kunststoffadapter vom Injektor.
- Page 3 26110L Common Rail Tester Delivery: 6 cylinder (suitable for Bosch), 6 measuring cups, each with 70 cm connecting tube, mounted on aluminium rails with hook, 30 adapter for Bosch, Denso, Siemens und Dephi injectors. Handling: The decision on whether the check should be carried out with measuring cup or measuring cylinder, depends on factors such as expected return flow quantity, test time, accessibility of the return flow and witch system do you want to test.
- Page 4 26110L Measurements with a measuring cylinder or measuring cup: For measurements with a measuring cylinder is available, due to the dimension, reduced the diagnosis time. 1. Remove the clip of the return flow line at the injector. 2. Separate, by gently pulling, the return flow line including plastic adapter from the injector.
- Page 5 26110L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 6 26110L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 7 26110L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
- Page 8 26110L Notizen www.swstahl.de SW-Stahl GmbH Tel. +49 (0) 2191 / 46438-0 An der Hasenjagd 3 Fax +49 (0) 2191 / 46438-40 D-42897 Remscheid E-Mail: info@swstahl.de...
