Comprag TD Operation Manual

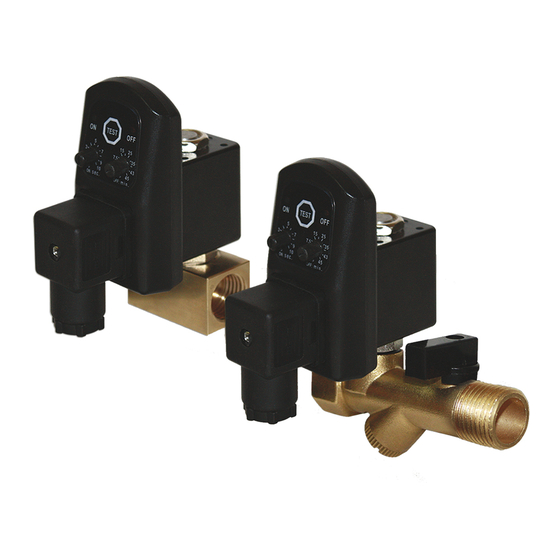

Конденсатоотводчик TD/TD-COMBI
Конденсатоотводчик TD/TD-COMBI предназначен для вывода жидкого конденсата в
сетях сжатого воздуха.
TD
Напряжение питания, В
Мощность соленойда, Вт
Макс. рабочее давление, бар
Температура окружающей среды, °C
Макс. производительность компрессора, м³/мин
Вес, кг
Конденсатоотводчик срабатывает автоматически за счет внутреннего соленоида,
откры-вающего клапан сброса с периодичностью, установленной на панели управ-
ления, при помощи рукоятки.
Конденсатоотводчик имеет кнопку TEST для проверки своей работоспособности.
Для принудительного сброса конденсата нажмите кнопку TEST на несколько секунд,
но не более 10.
Установка продолжительности сброса конденсата:
Правый ручной вращающийся регулятор устанавливает частоту открытия клапана в
минутах от 0,5 до 45.
Левый ручной вращающийся регулятор устанавливает продолжительность открытия
клапана в секундах от 0,5 до 10
4
TD-COMBI
230~
0,6
16
2 - 60
60
0,18-0,30
COMPRAG Конденсатоотводчик TD/TD-COMBI
RU
EN
Condensate trap
TD/TD-COMBI
Operation MANUAL
Version 2.0
DE
Kondensatabscheider TD/TD-COMBI
BEDIENUNGSANLEITUNG
Version 2.0
Seite - 3
RU
Конденсатоотводчик TD/TD-COMBI
РУКОВОДСТВО
ПО ЭКСПЛУАТАЦИИ
Версия 2.0
стр. 4
Версия 2.0
