Anleitung Lenkerhalterung
TOMTOM Rider 2
Lieferumfang:
C1
1x Aufnahmeplatte vormontiert (A1)
1x Zwischenplatte (B1)
1x Abschlussplatte (C1)
4x Schraube M4x30
4x Schraube M5x16
4x Mutter M4 selbstsichernd
4x U-Scheibe (Alu)
4x U-Scheibe M4
4x Abstandsbuchse Kunststoff
4x Vibrationsdämpferscheibe
Achtung! Wichtige Hinweise
Lesen Sie die Anleitung bitte komplett
durch und beachten Sie vor allem die
Hinweise bezüglich des abschließens
und öffnen des Halters.
Montage der Stromversorgung
1.) Um die Stromversorgung Ihres
TOMTOM Riders 2 montieren zu
1
können, benötigen Sie sowohl die
Aufnahmeplatte (A1), die
Zwischenplatte (B1), sowie die
Abstandsbuchsen und die Schrauben

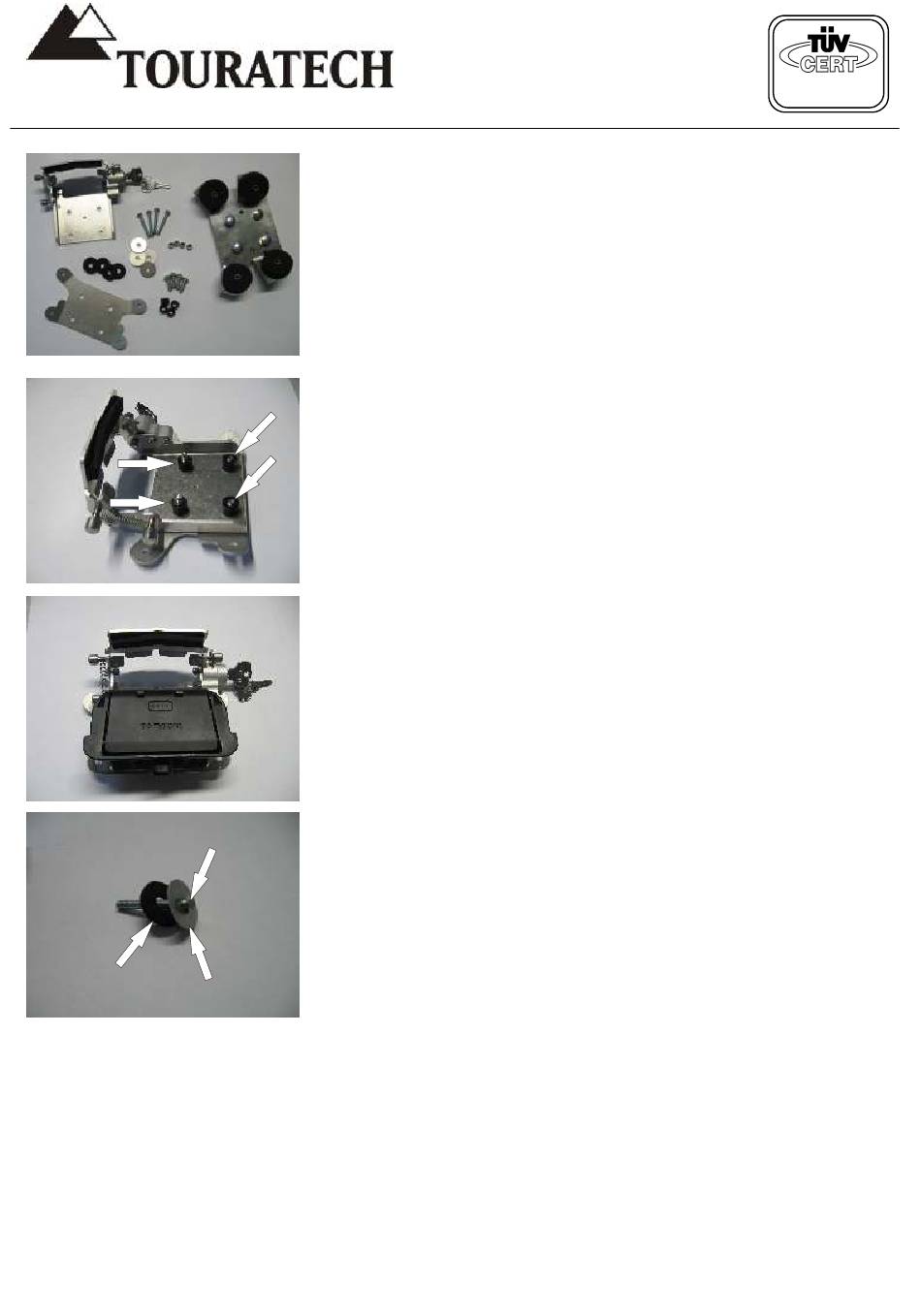

M5x16. Fügen Sie die Teile, (siehe Bild
1),
wie folgt zusammen:
Aufnahmeplatte auf Zwischenplatte
legen und die vier Schrauben M5x16
von hinten durchstecken.
Abstandsbuchsen auf die Schrauben
setzen.
2
2.) Mit den vier Schrauben M5x16 wird
nun die Stromversorgung an der
A Aufnahmeplatte festgeschraubt.
Vorsicht! Ziehen Sie die Schrauben nicht
zu fest an, damit die Gewindebuchsen
in der Stromversorgungseinheit nicht
herausgezogen werden.
(Drehmoment max. 3 Nm)
Bild 2 zeigt, wie die zwei Einheiten im
zusammengebauten Zustand.
3
3.) Um die Abschlussplatte (C1) montieren
zu können benötigen Sie das restliche
Montagematerial, welches im
Lieferumfang enthalten ist. Setzen Sie
zur Vorbereitung die vier Schrauben
M4x30, wie in Bild 3 gezeigt,
zusammen: (A) Schraube,
(B) U-Scheibe Alu
(C) Vibrationsdämpferscheibe.
