ECS FIA-030-B Fitting Instructions

1.
Verwijder de negatieve klem van de accu.
De linker zijbekleding in de kofferruimte omslaan.
2.
Boor een gat in de achterzijde van de kofferruimte, of gebruik een bestaand gat direkt achter de contactdoosplaat van de trekhaak.
Bestrijk de omgeving van het gat met een anti-corrosiemiddel.
Plaats de doorvoertule in het gat.
3.
Plaats de kabelboom in de kofferruimte en voer het 8-aderige einde door de doorvoertule naar de contactdoos.
Schuif de afdekplaat over de kabelboom.

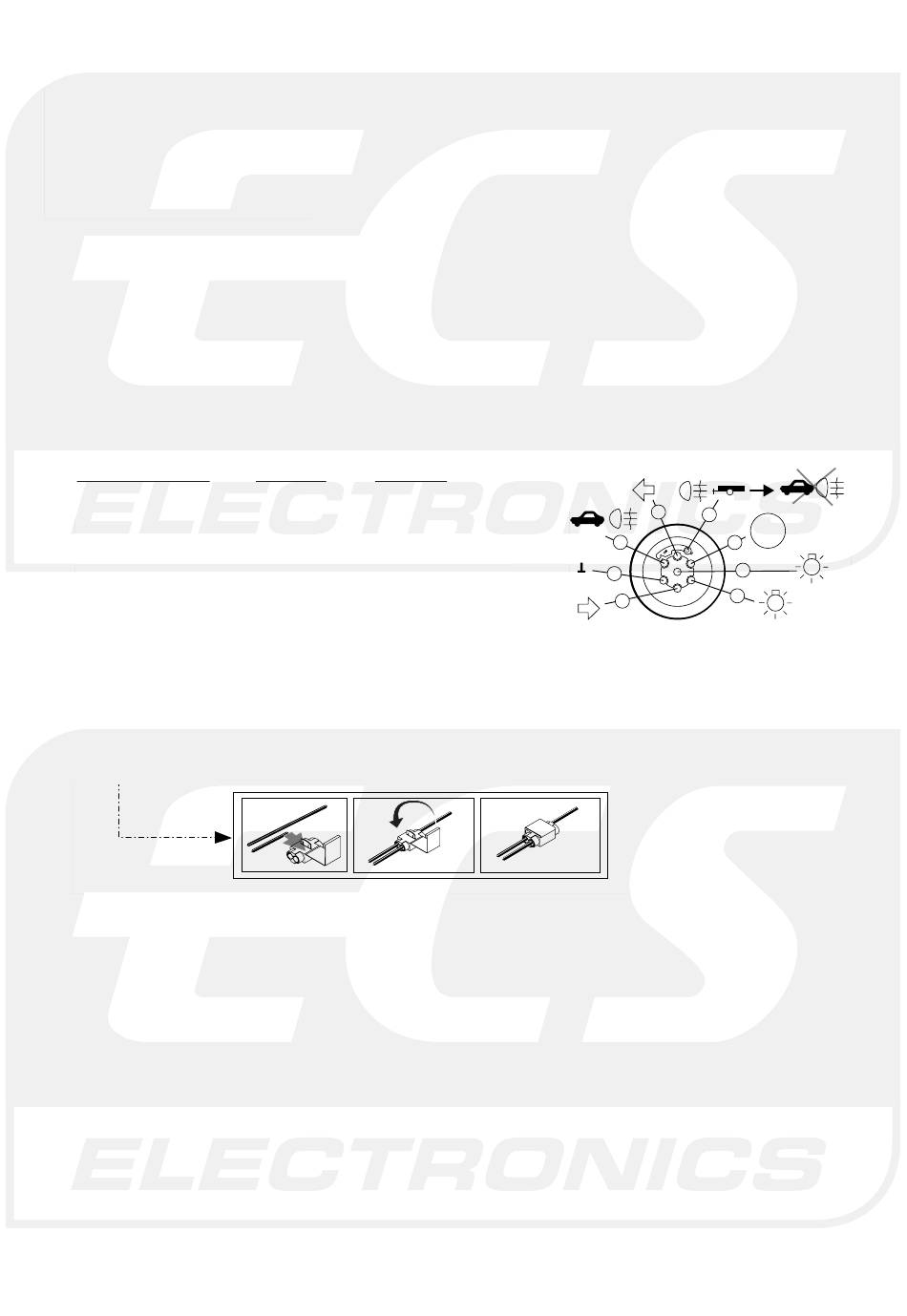

Neem vervolgens de contacthouder uit de contactdoos en sluit de kabel als volgt aan:
Verlichting aanhanger:
Knipperlicht links
Mistachterlicht
Massa
Knipperlicht rechts
Achterlicht rechts
Remlichten
Achterlicht links
Mistachterlicht
4.
De lengte van de kabelboom is afgestemd op de inbouwvoorschriften zoals vermeld in het instructieboekje van de auto.
Leg de kabelboom naar de zekeringkast linksonder bij de bestuurders plaats.
Sluit de kabelboom aan volgens de aansluitvoorschriften in het instructieboekje c.q. werkplaatshandboek.
Demonteer eventueel het zekeringsblok.
Sluit de kabelboom aan volgens het bovenstaande tabel met de meegeleverde snelverbinders in de zekeringkast.
5.
Sluit de rode draad aan op de uitgang van de remlichtschakelaar.
Bevestig de witte draad aan de aanwezige massabout aan het achterscherm van de auto.
6.
Monteer de contactdoos op de trekhaak.
Sluit de massakabel aan op de accu.
Controleer de electrische installatie met de aanhanger aangesloten.
©ECS2000
MONTAGE-HANDLEIDING ELEKTROSET VOOR TREKHAAK MET 12-N CONTACTDOOS
VLGS. DIN/ISO NORM 1724
Fiat Croma 1986- / Panda 1980- / Tipo 1988- / Tempra 1990-
Bestel Nr.: FIA-030-B
Contact Nr.: Draad kleur:
1 (L) geel
2 (54-G) blauw
3 (31) wit 2,5 mm2
4 (R) groen
5 (58-R) bruin
6 (54) rood
7 (58-L) zwart
8 (58-b) grijs
1 2
FIA-030-B-N 110200L
3
1
8
STOP
2 6
7
3
5
4
REVISIE 0
