Steren SPK-1100BL User Manual

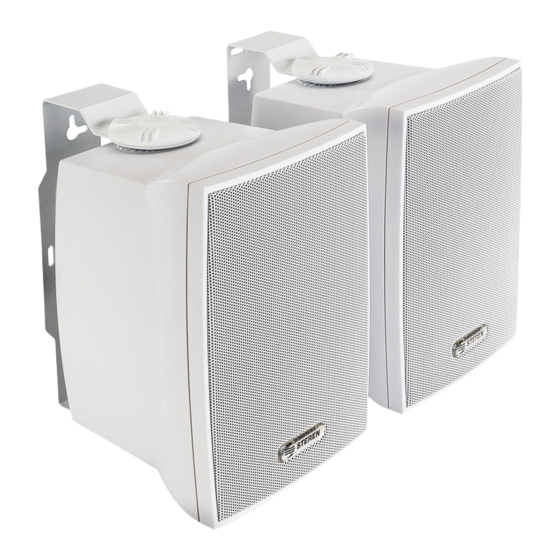

2-way outdoor speaker set
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the SPK-1100BL and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for Steren SPK-1100BL

Summary of Contents for Steren SPK-1100BL

  • Page 2 IMPORTANT Before using your new 2-Way outdoor speaker set, please read the following recommendations. • Do not try to open this device as this could cause malfunction and warranty is void if you open the device. • Do not place your speakers near a TV or monitor as this could cause magnetism (your TV or monitor’s color would be distorted).
  • Page 3 Listening to audio devices at a very high volume level may cause damage. It is not recommended to listen to high volume level audio for an extended period pf time. The following sound level list is for your protection: Decibel Level (dB) Example Calm library, whispers Waiting room, refrigerator, bedroom...
  • Page 4 MOUNTING For every speaker should do the following: 1.- Select the place where you want to install the speaker. 2.- Take the holder and mark 2 points to drill holes. 16 cm 3.- After drill, use wooden blocks and screws (are not included into the package) to install the holder on the wall.
  • Page 5 4.- To fix the speaker place in the bracket 5.- Remember, the hole in the medium must match with the hole in the speaker. ENGLISH-05...
  • Page 6 6.- Put the secure and turn it to the right and screw it firmly to secure the speaker. 7.- The terminals are Push type, just press the terminal and insert the cable (remember, the colors of the cable must match with the terminals), identify the negative terminal with the black color, the red terminal means positive.

  • Page 7: Specifications

    SPECIFICATIONS Power output: 30Wrms Impedance: 8ohms Frequency response: 20 to 20kHz Sensitivity: 85 +/-2dB Diameter: woofer: 4” tweeter: 2.4” Products design and specifications are subject to change without previous notice. ENGLISH-07...

  • Page 8: Warranty

    Part number: SPK-1100BL Brand: Steren WARRANTY This Steren product is warranted under normal usage against defects in workmanship and materials to the original purchaser for one year from the date of purchase. CONDITIONS 1.- This warranty card with all the required information, invoice or purchase ticket, product box or package, and product, must be presented when warranty service is required.
  • Page 9 RETAILER INFORMATION Name of the retailer Address Product Brand Part number Serial number Date of delivery In case your product fails or have questions, please contact your nearest dealer. If you are in Mexico, please give a call to our Call Center. Call Center 01 800 500 9000...
  • Page 11 IMPORTANTE Antes de utilizar su nuevo Kit C Antes de utilizar sus nuevo Juego de bafles 2 vías para intemperie por favor lea las siguientes recomendaciones. • No intente abrirlas ya que esto puede causar un malfuncionamiento y anulará la póliza de garantía. •...
  • Page 12 Escuchar equipos de audio a un nivel muy alto puede ocasionar daños irreversibles por ello le recomendamos no estar expuesto a sonidos muy altos por un tiempo prolongado. La siguiente lista de nivel de sonido es para su protección. NIVEL EN dB (DECIBELES) EJEMPLO Biblioteca tranquila, susurros.

  • Page 13: Montaje

    MONTAJE Por cada bafle se debe realizar lo siguiente: 1.- Elija el lugar donde desee instalar los bafles. 2.- Tome el soporte y marque con un plumón los puntos donde se debe perforar. 16 cm 3.- Realice las perforaciones correspondientes, una vez perforado la pared, asegure el soporte mediante tornillos y taquetes (no incluidos) a fin de evitar que se desprenda.
  • Page 14 4.- Para fijar el bafle colóquelo en el soporte 5.- Asegure el soporte. El orificio del soporte debe coincidir con el orificio del bafle. ESPAÑOL-05...
  • Page 15 6.- Coloque y gire hacia la derecha el tornillo de montaje hasta sujetar firmemente el soporte con el bafle. 7.- Los conectores de los cables son del tipo PUSH, solo tiene que presionar sobre ellos e insertar el cable correspondiente (recuerde que los colores del cable deben de coincidir con el de los conectores), identifique el conector negativo por el color negro y el positivo por el color rojo.

  • Page 16: Especificaciones

    ESPECIFICACIONES Potencia: 30W rms Impedancia: 8ohms Respuesta en frecuencia: 20 a 20kHz Sensibilidad: 85 +/-2dB Diámetro: Woofer: 4” Tweeter: 2,4” El diseño del producto y las especificaciones pueden cambiar sin previo aviso. ESPAÑOL-07...

  • Page 17: Póliza De Garantía

    1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación serán cubiertos por el proveedor.
  • Page 18 Biólogo MaximIno Martínez No. 3408 Int. 3 y 4, San Salvador Xochimanca, México, D.F. 02870, RFC: SPE941215H43 ELECTRONICA STEREN DEL CENTRO, S.A. DE C.V. Rep. del Salvador 20 A y B, Centro, 06000, México. D.F. RFC: ESC9610259N4 ELECTRONICA STEREN DE GUADALAJARA, S.A.
