AMO GmbH
Montageanleitung
Mounting Instructions

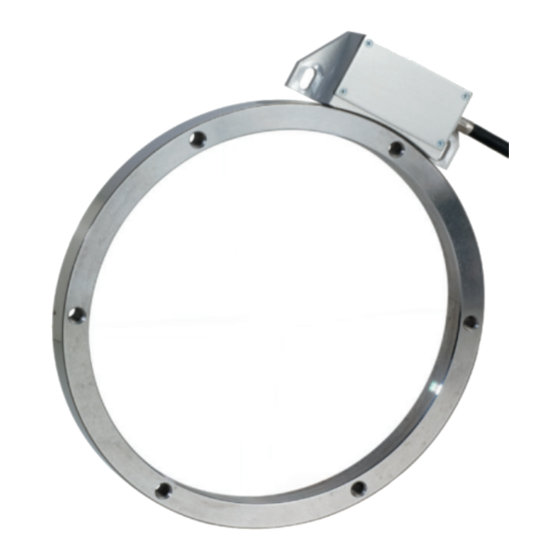

Inkrementeller Abtastkopf
Incremental Scanning Head
WMK 2030 - BF 21
07/2019
Warnhinweise
Warnings
Warnhinweise - Warnings
Achtung:
• Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften
vorzunehmen.
• Die Steckerverbindung darf nur spannungsfrei verbunden oder gelöst werden.
• Montageflächen müssen sauber und gratfrei sein.
• Der direkte Kontakt von aggressiven Medien mit Messgerät und Steckverbinder ist zu vermeiden.
• Der Antrieb darf während der Montage nicht in Betrieb gesetzt werden.
Note:
• Mounting and commissioning is to be conducted by a qualified specialist under compliance with local safety regulations.
• Do not engage or disengage any connections while under power.
• Mounting surfaces must be clean and free of burrs.
• Avoid direct contact of aggressive media with the encoder and connector.
• The drive must not be put into operation during mounting.
1230474-02
Advertisement
Summary of Contents for AMO WMK 2030 - BF 21
- Page 1 AMO GmbH Montageanleitung Mounting Instructions Inkrementeller Abtastkopf Incremental Scanning Head WMK 2030 - BF 21 07/2019 1230474-02 Warnhinweise Warnings Warnhinweise - Warnings Achtung: • Die Montage und Inbetriebnahme ist von einer qualifizierten Fachkraft unter Beachtung der örtlichen Sicherheitsvorschriften vorzunehmen. • Die Steckerverbindung darf nur spannungsfrei verbunden oder gelöst werden.
- Page 2 Abmessungen Dimensions 5,5 ±1 5,5 ±1 Measuring ring Measuring flange Line Count 115,12 162,91 229,78 245,06 287,08 Tolerierungsgrundsatz nach ISO 8015 Allgemeintoleranz nach ISO 2768-fH 344,39 ith ISO 8015 Alle Maße in mm with ISO 2768-fH H1 = Luftspalt 0,40 ± 0,20mm, mit Folie einstellbar = Air gap 0,40 ±...
