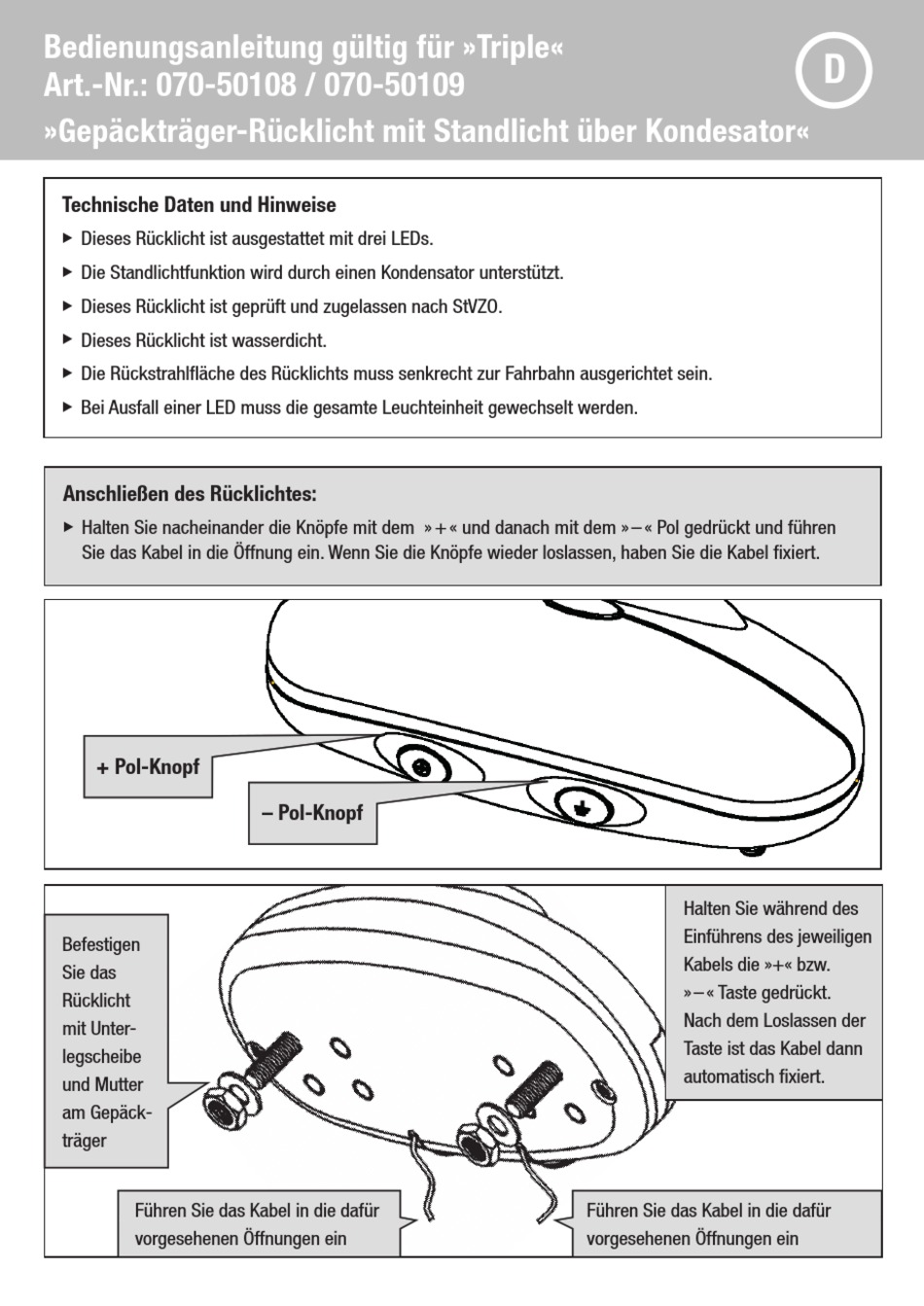

FUXON Triple Manual

Bedienungsanleitung gültig für »Triple«
Art.-Nr.: 070-50108 / 070-50109
»Gepäckträger-Rücklicht mit Standlicht über Kondesator«
Technische Daten und Hinweise
Dieses Rücklicht ist ausgestattet mit drei LEDs.
u
Die Standlichtfunktion wird durch einen Kondensator unterstützt.
u
D ieses Rücklicht ist geprüft und zugelassen nach StVZO.
u
Dieses Rücklicht ist wasserdicht.
u
Die Rückstrahlfläche des Rücklichts muss senkrecht zur Fahrbahn ausgerichtet sein.
u
Bei Ausfall einer LED muss die gesamte Leuchteinheit gewechselt werden.
u
Anschließen des Rücklichtes:
Halten Sie nacheinander die Knöpfe mit dem » + « und danach mit dem » – « Pol gedrückt und führen
u
Sie das Kabel in die Öffnung ein. Wenn Sie die Knöpfe wieder loslassen, haben Sie die Kabel fixiert.
+ Pol-Knopf
Befestigen
Sie das
Rücklicht
mit Unter-
legscheibe
und Mutter
am Gepäck-
träger
Führen Sie das Kabel in die dafür
vorgesehenen Öffnungen ein
– Pol-Knopf
Halten Sie während des
Einführens des jeweiligen
Kabels die »+« bzw.
» – « Taste gedrückt.
Nach dem Loslassen der
Taste ist das Kabel dann
automatisch fixiert.
Führen Sie das Kabel in die dafür
vorgesehenen Öffnungen ein
D
