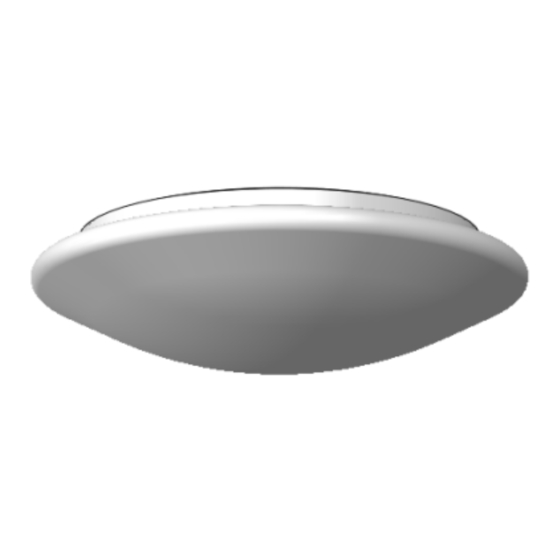

LUNA
exit
3620-1FW180
Technische Daten / technical details
dimmbar / dimmable
Farbtemperatur / color temperature
Abstrahlwinkel / beam angle
Abmessungen / measurements
Eingangsspannung / input voltage
Frequenzbereich in Hertz / frequency in hz
Temperaturbereich / working temperature
Leistungsaufnahme / power consumption
Netzstrom/ AC power
Leistungsfaktor / power factor
Akkuspannung / battery voltage
Kapazität / capacity
Bemessungsbetriebsdauer / duration time
Schutzklasse /protection class
Schutzart / protection type
Bedienungsanleitung
DE
User manual
GB
3620-1FW180
nein / no
3000K / 4000K / 5700K
180°
330 x 95 mm
176-240 V AC/DC
50 / 60
0°C - +40°C
18 W
0,10 A
0,5
3,6 V
2600 mA/h
3 h
I
IP 44
01/2020
Advertisement
Subscribe to Our Youtube Channel
Related Manuals for DOTLUX LUNAexit
Summary of Contents for DOTLUX LUNAexit
- Page 1 LUNA exit 3620-1FW180 Technische Daten / technical details 3620-1FW180 dimmbar / dimmable nein / no Farbtemperatur / color temperature 3000K / 4000K / 5700K Abstrahlwinkel / beam angle 180° Abmessungen / measurements 330 x 95 mm Eingangsspannung / input voltage 176-240 V AC/DC Frequenzbereich in Hertz / frequency in hz 50 / 60...
- Page 2 Deckenmontage / Ceiling mounting Leuchte mit Hilfe der Schrauben an der Decke montieren Mount the luminaire with the screws at the ceiling 3 1b Befestigen Sie die Abdeckung durch drehen an der Leuchte Turn the cover for mounting with the luminaire Verbinden Sie die enstprechenden Aderleitungen mit der Klemme Connect the wires with the connection clamp...
- Page 3 Unsere Sicherheitsleuchten sind entsprechend den aktuell gültigen Leuchtenbauvorschriften gekennzeichnet. Die Form der Kennzeichnung ist wie folgt als Beispiel dargestellt. Our safty luminaires are marked according to the currently valid construction standards. The type of marking can be seen in the following example. ADE 180 * ** *** **** Feld 1 / Field 1 : Bauart / Type of construction...
- Page 4 Bedienungsanleitung Vielen Dank, dass Sie sich für ein DOTLUX Produkt - Das Produkt enthält einen Lithium- Ionen Akku. entschieden haben. Notleuchtzeit bei Akkubetrieb: 3h Um die korrekte und sichere Installation, Nutzung und Ladezeit 24 h Funktion des Produktes sicherzustellen, befolgen Sie Batterie: 3,6 V 2600 mAh die Anweisungen sorgfältig und bewahren Sie diese...
- Page 5 (Electromagnetic Compatibility 2014/30/EU, Low Voltage Directive 2014/35/EU, 4. Warranty Disclaimer RoHS Directive 2011/65/EU). DOTLUX GmbH assumes no liability and provides no Conformity has been demonstrated. warranty for damage resulting from improber The relevant declarations and installation/mounting, improber use of the product documents are held by the manufacturer.
