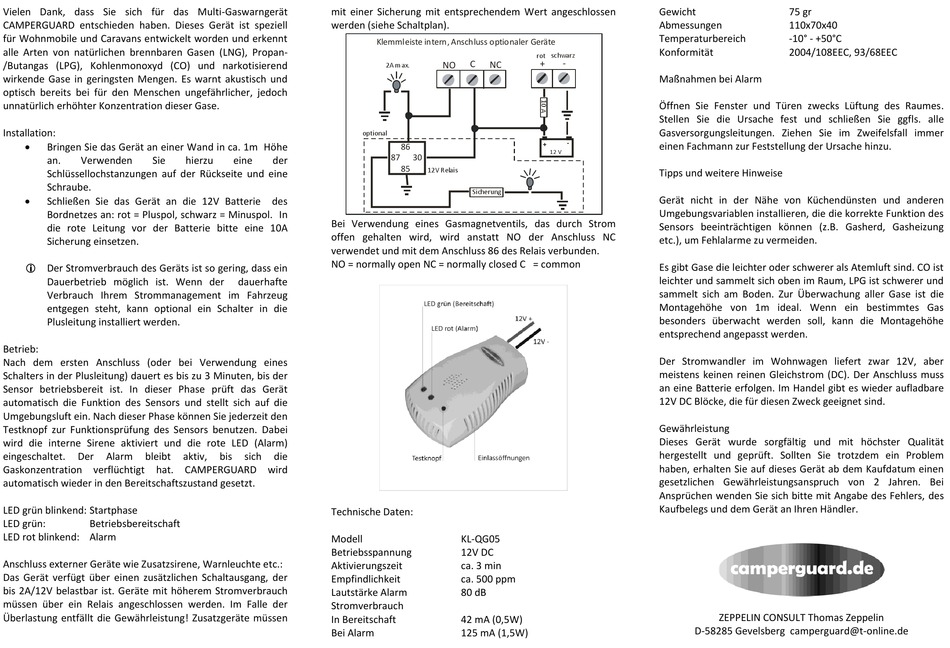

CAMPERGUARD KL-QG05 Quick Start Manual

Vielen Dank, dass Sie sich für das Multi-Gaswarngerät
CAMPERGUARD entschieden haben. Dieses Gerät ist speziell
für Wohnmobile und Caravans entwickelt worden und erkennt
alle Arten von natürlichen brennbaren Gasen (LNG), Propan-
/Butangas (LPG), Kohlenmonoxyd (CO) und narkotisierend
wirkende Gase in geringsten Mengen. Es warnt akustisch und
optisch bereits bei für den Menschen ungefährlicher, jedoch
unnatürlich erhöhter Konzentration dieser Gase.
Installation:

Bringen Sie das Gerät an einer Wand in ca. 1m Höhe
an. Verwenden Sie
Schlüssellochstanzungen auf der Rückseite und eine
Schraube.

Schließen Sie das Gerät an die 12V Batterie des
Bordnetzes an: rot = Pluspol, schwarz = Minuspol. In
die rote Leitung vor der Batterie bitte eine 10A
Sicherung einsetzen.
 Der Stromverbrauch des Geräts ist so gering, dass ein
Dauerbetrieb möglich ist. Wenn der
Verbrauch Ihrem Strommanagement im Fahrzeug
entgegen steht, kann optional ein Schalter in die
Plusleitung installiert werden.
Betrieb:
Nach dem ersten Anschluss (oder bei Verwendung eines
Schalters in der Plusleitung) dauert es bis zu 3 Minuten, bis der
Sensor betriebsbereit ist. In dieser Phase prüft das Gerät
automatisch die Funktion des Sensors und stellt sich auf die
Umgebungsluft ein. Nach dieser Phase können Sie jederzeit den
Testknopf zur Funktionsprüfung des Sensors benutzen. Dabei
wird die interne Sirene aktiviert und die rote LED (Alarm)
eingeschaltet. Der Alarm bleibt
Gaskonzentration verflüchtigt hat. CAMPERGUARD wird
automatisch wieder in den Bereitschaftszustand gesetzt.
LED grün blinkend: Startphase
LED grün: Betriebsbereitschaft
LED rot blinkend: Alarm
Anschluss externer Geräte wie Zusatzsirene, Warnleuchte etc.:
Das Gerät verfügt über einen zusätzlichen Schaltausgang, der
bis 2A/12V belastbar ist. Geräte mit höherem Stromverbrauch
müssen über ein Relais angeschlossen werden. Im Falle der
Überlastung entfällt die Gewährleistung! Zusatzgeräte müssen
mit einer Sicherung mit entsprechendem Wert angeschlossen
werden (siehe Schaltplan).
hierzu eine der
Bei Verwendung eines Gasmagnetventils, das durch Strom
offen gehalten wird, wird anstatt NO der Anschluss NC
verwendet und mit dem Anschluss 86 des Relais verbunden.
NO = normally open NC = normally closed C = common
dauerhafte
aktiv, bis sich die
Technische Daten:
Modell
Betriebsspannung
Aktivierungszeit
Empfindlichkeit
Lautstärke Alarm
Stromverbrauch
In Bereitschaft
Bei Alarm
Klemmleiste intern, Anschluss optionaler Geräte
rot schwarz
+
C NC
NO
2A max.
optional
86
87 30
85
12V Relais
Sicherung
KL-QG05
12V DC
ca. 3 min
ca. 500 ppm
80 dB
42 mA (0,5W)
125 mA (1,5W)
Gewicht
Abmessungen
Temperaturbereich
Konformität
-
Maßnahmen bei Alarm
Öffnen Sie Fenster und Türen zwecks Lüftung des Raumes.
Stellen Sie die Ursache fest und schließen Sie ggfls. alle
Gasversorgungsleitungen. Ziehen Sie im Zweifelsfall immer
-
+ einen Fachmann zur Feststellung der Ursache hinzu.
12 V
Tipps und weitere Hinweise
Gerät nicht in der Nähe von Küchendünsten und anderen
Umgebungsvariablen installieren, die die korrekte Funktion des
Sensors beeinträchtigen können (z.B. Gasherd, Gasheizung
etc.), um Fehlalarme zu vermeiden.
Es gibt Gase die leichter oder schwerer als Atemluft sind. CO ist
leichter und sammelt sich oben im Raum, LPG ist schwerer und
sammelt sich am Boden. Zur Überwachung aller Gase ist die
Montagehöhe von 1m ideal. Wenn ein bestimmtes Gas
besonders überwacht werden soll, kann die Montagehöhe
entsprechend angepasst werden.
Der Stromwandler im Wohnwagen liefert zwar 12V, aber
meistens keinen reinen Gleichstrom (DC). Der Anschluss muss
an eine Batterie erfolgen. Im Handel gibt es wieder aufladbare
12V DC Blöcke, die für diesen Zweck geeignet sind.
Gewährleistung
Dieses Gerät wurde sorgfältig und mit höchster Qualität
hergestellt und geprüft. Sollten Sie trotzdem ein Problem
haben, erhalten Sie auf dieses Gerät ab dem Kaufdatum einen
gesetzlichen Gewährleistungsanspruch von 2 Jahren. Bei
Ansprüchen wenden Sie sich bitte mit Angabe des Fehlers, des
Kaufbelegs und dem Gerät an Ihren Händler.
ZEPPELIN CONSULT Thomas Zeppelin
D-58285 Gevelsberg camperguard@t-online.de
75 gr
110x70x40
-10° - +50°C
2004/108EEC, 93/68EEC
