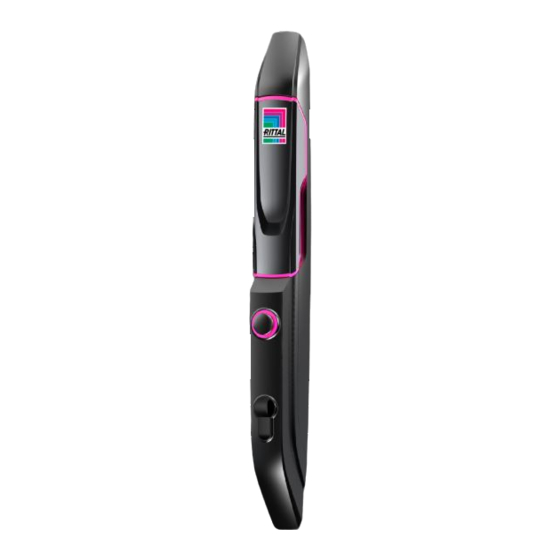

- Page 1 CMC III Online-Komfortgriff VX CMC III online comfort handle VX Poignée Confort Online VX CMC III DK 7030.610 DK 7030.611 Installations- und Kurz-Bedienungsanleitung Installation and Short User Guide Notice d'installation et d'utilisation succincte...
- Page 2 Abbildungen / Figures / Figures M4x12 4x16 M4x25 M5x8 Abb./Fig./Fig. 1: Beigelegtes Zubehör / Accessories supplied loose / Accessoires joints à la livraison Abb./Fig./Fig. 2: Bedien- und Anzeigeelemente / Operating and display elements / Organes de commande et de signalisation Abb./Fig./Fig. 3: Sicherheitshinweise / Safety instructions / Consignes de sécurité Rittal CMC III Online-Komfortgriff VX / Online comfort handle VX / Poignée Confort Online VX...
- Page 3 Abbildungen / Figures / Figures Rechtsanschlag/Hinge on Linksanschlag/Hinge on Montage des Griffs/Mounting the handle/Montage de la poignée right/Porte avec charnières left/Porte avec charnières à droite à gauche M4x12 = 2 + 1 Nm Kabelführung/Cable routing/Guide câble Linksanschlag/ Hinge on left/ Porte avec charnières à...
- Page 4 Abbildungen / Figures / Figures Rechtsanschlag/Hinge on Linksanschlag/Hinge on Montage des Griffs/Mounting the handle/Montage de la poignée right/Porte avec charnières left/Porte avec charnières à droite à gauche Linksanschlag/ Hinge on left/ Porte avec charnières à gauche Rechtsanschlag/ Hinge on right/ Porte avec M4x25 Ø...
-
Page 5: Hinweise Zur Dokumentation
Hinweise zur Dokumentation, Sicherheitshinweise, Produktbeschreibung Hinweise zur Dokumentation Diese Installations- und Kurz-Bedienungsanleitung richtet sich an versiertes Fachpersonal und enthält nur die wichtigsten Informationen zur Montage, Installation und Funktion des CMC III Online-Komfort- griff VX (nachfolgend Komfortgriff genannt). Mitgeltende Unterlagen Montage-, Installations- und Bedienungsanleitung CMC III Online-Komfortgriff VX. Sie ist unter www.rittal.de verfügbar und enthält die vollständigen anwendungsrelevanten Informatio- nen und technischen Daten zum Komfortgriff in Hinblick auf: –... -
Page 6: Montage
Produktbeschreibung, Montage, Installation und Bedienung Betriebsbedingungen Der Komfortgriff darf nur unter folgenden Betriebsbedingungen betrieben werden: Betriebsbedingung CMC III Online-Komfortgriff VX Temperatur-Einsatzbereich +5 °C bis +55 °C Feuchtigkeits-Einsatzbereich 5 % bis 70 % relative Feuchte, nicht kondensierend Schutzart IP 40 nach IEC 60 529 Montage Montageanweisung Die Montage des Komfortgriffs erfolgt gemäß... - Page 7 Installation und Bedienung, Service – Dauerlicht rote LEDs: Status CAN-Bus fehlerhaft. Anzeige der Statusänderung an der Multi-LED der Processing Unit: – Grünes Dauerlicht: Alle am CAN-Bus angeschlossenen Geräte haben den Status „OK“. – Oranges Dauerlicht: Mindestens ein am CAN-Bus angeschlossenes Gerät hat den Status „Warnung“.
-
Page 8: Notes On Documentation
It must only be used in conjunction with the CMC III PU or PU Compact and the Access Control (DK 7030.202). Any other use is not permitted. Scope of delivery – CMC III online comfort handle VX – Accessories supplied loose (fig. 1) – Installation and Short User Guide Rittal CMC III online comfort handle VX... -
Page 9: Operating Conditions
◾ Press the “C” key on the CMC III PU or PU Compact (a first audio signal is issued) and keep it pressed for approx. 3 seconds until a second audio signal is issued. Display of the status change on the CAN bus LEDs of the Access Control: Rittal CMC III online comfort handle VX... - Page 10 To determine whether any software updates are required: see www.rittal.com or contact Rittal Service (see section 6). Service For technical questions, please contact: Tel.: +49 (0) 2772/505-9052 E-mail: info@rittal.de Homepage: www.rittal.com For complaints or service requests, please contact: Tel.: +49 (0) 2772/505-1855 E-mail: service@rittal.de Rittal CMC III online comfort handle VX...
-
Page 11: Remarques Relatives À La Documentation
Remarques relatives à la documentation, Consignes de sécurité, Description du produit Remarques relatives à la documentation Cette notice d'installation et d'utilisation succincte s'adresse à du personnel qualifié et chevronné et contient uniquement les informations essentielles pour le montage, l'installation et le fonctionnement de la Poignée Confort Online VX CMC III (nommé... -
Page 12: Conditions De Fonctionnement
Description du produit, Montage, Installation et utilisation Conditions de fonctionnement La poignée Confort doit être mis en œuvre uniquement dans les conditions de fonctionnement suivantes : Condition de fonctionnement Poignée Confort Online VX CMC III Plage de température tolérée +5 °C à +55 °C Plage d'humidité... - Page 13 Installation et utilisation, Service ◾ Actionner la touche « C » de l'UC CMC III ou l'UC Compact (un premier signal sonore retentit) et la maintenir actionnée pendant env. 3 secondes jusqu'à ce qu'un deuxième signal sonore retentisse. Affichage de la modification d'état sur la LED CAN-Bus de l'unité d'accès : –...
- Page 14 Notizen / Notes Rittal CMC III Online-Komfortgriff VX / Online comfort handle VX / Poignée Confort Online VX...
- Page 15 Notizen / Notes Rittal CMC III Online-Komfortgriff VX / Online comfort handle VX / Poignée Confort Online VX...
- Page 16 ◾ Enclosures ◾ Power Distribution ◾ Climate Control ◾ IT Infrastructure ◾ Software & Services You can find the contact details of all Rittal companies throughout the world here. www.rittal.com/contact RITTAL GmbH & Co. KG Auf dem Stuetzelberg · 35745 Herborn · Germany Phone +49 2772 505-0 E-mail: info@rittal.de ·...
