KNOBLOCH VIENNA DB2030 Mounting Instructions

MONTAGEANLEITUNG / MOUNTING INSTRUCTIONS
Briefkasten VIENNA DB2030 (und Zeitungsfach VIENNA DB2530)/
Mailbox VIENNA DB2030 (and newspaper holder VIENNA DB2530)

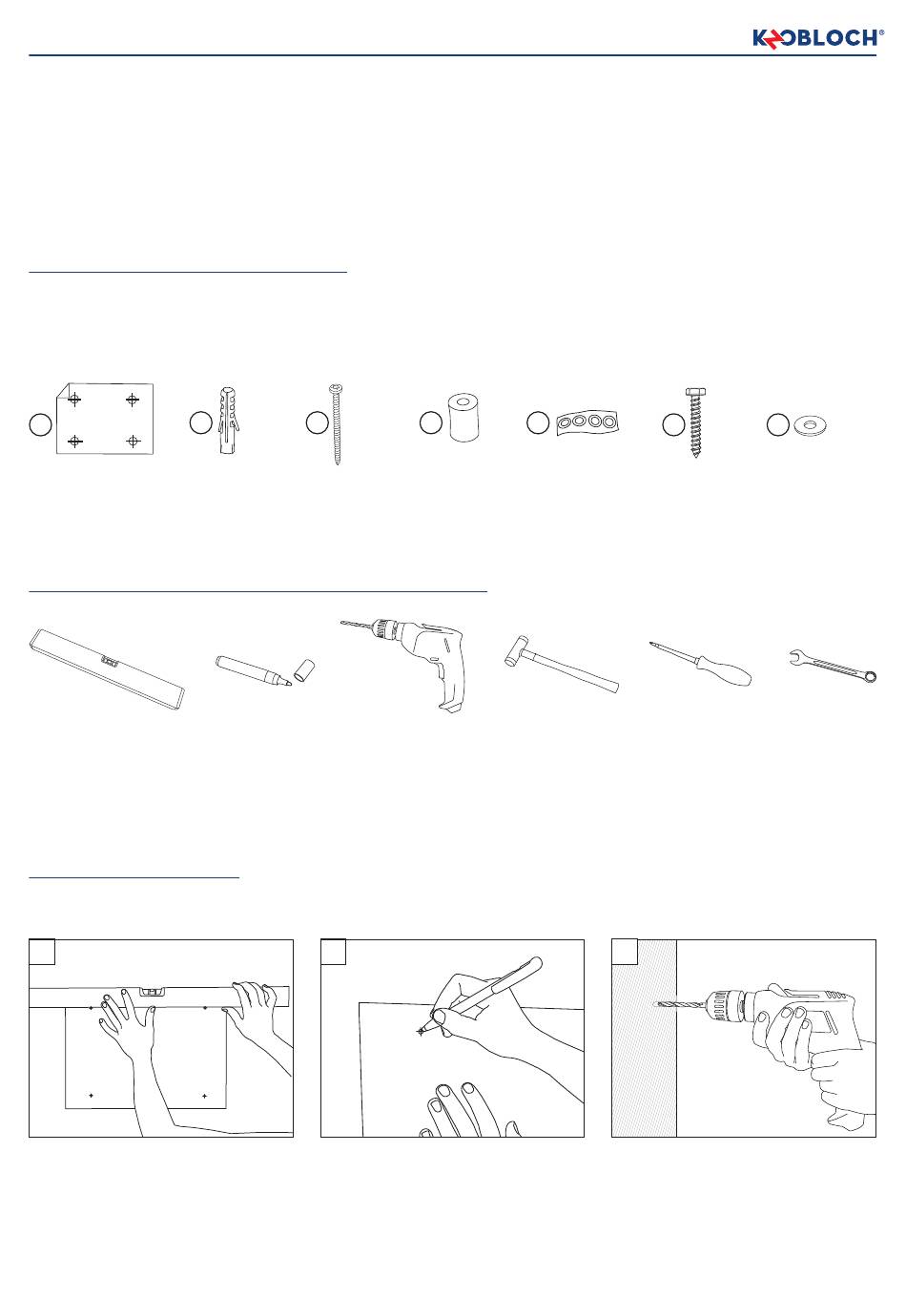

MITGELIEFERTES ZUBEHÖR / INCLUDED ACCESSORIES
Bitte überprüfen Sie die Lieferung vor Beginn der Montage auf Vollständigkeit und einwandfreien Zustand. Bei Schäden, die während der Montage
auftreten, können wir Ihnen keinen Garantieanspruch zugestehen. / Please check delivery before you start mounting. Everything has to be complete
and in a faultless condition. We are not liable for damages resulting from mounting.
1 x 4 x / (6 x)*
2
1
Bohrschablone / Wanddübel /
Drilling Template Wall plug
* mit Zeitungsfach / with newspaper holder
WAS SIE ZUR MONTAGE NOCH BENÖTIGEN / WHAT YOU NEED FOR MOUNTING
Wasserwaage /
Level
* mit Zeitungsfach / with newspaper holder
WANDMONTAGE / WALLMOUNTING
Wir empfehlen die Montage mit zwei Personen durchzuführen. / We recommend to mount the mailbox to the stand together with a second person.
1
Bohrschablone (1) mit Wasserwaage aus-
richten / Align the drilling template (1) withe
the level
4 x
3
Schrauben /
Screws
Abfärbender Stift / Bohrmaschine
(Bohrer = 6 mm) /
Felt pen
Drilling machine
(drill = 6mm)
2
Bohrlöcher für Briefkasten (und Zeitungsfach)
markieren. (Beachten Sie dabei unbedingt,
dass zwischen Briefkasten und Zeitungsfach
der vorgegebene Abstand eingehalten werden
muss.) / Highlight the drilling holes for mailbox
(and newspape holder) - Please absolutely note
that between the mailbox and the newspaper
holder the requested distance must be met.
4 x / (6 x)* 4 x / (6 x)*
4 5
Distanzhülse / Klebepads /
Spacer sleeves Adhesive pad
Hammer /
Mallet
(2 x)*
6 7
Sechskant- Unterleg-
schrauben / scheibe /
Hexagon bolts Washers
Schraubendreher / (Schraubenschlüssel)* /
Screwdriver
3
Markierte Punkte mit 6-er Steinbohrer
ca. 40 mm tief bohren / Drill highlighted dots
with a 6 mm masonry drill
(2 x)*
Screw-wrench
