RZB Leuchten TENUO Instructions

Instruction:
www.rzb.de
INSTRUCTION
09-3064.152
47-2012
!
EN 12464
EN 12464

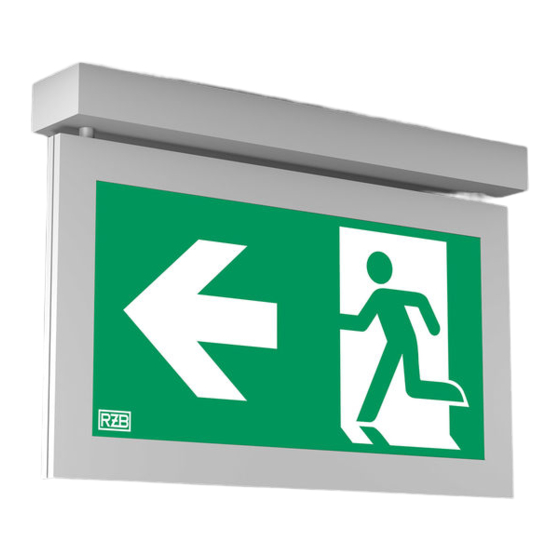

TENUO |
Deckeneinbauleuchte
recessed ceiling luminaire
Einzelbatteriesystem / Selfcontained
4 x 1,5mm²(2,5mm²)
2 x 0,5mm²(2,5mm²)
IP40
+ Bus (nur bei .04 only for .04)
~
230 V / 50-60 Hz
BA
LA
B
L
672008.004
672008.004.04
672043.004
672043.004.04
nur bei .04
only for .04
8h
8h
<8h
!
50%
100%
0%
RZB
Rudolf Zimmermann,
Bamberg GmbH
Rheinstraße 16
D-96052 Bamberg
Deutschland
Telefon +49 951/79 09-0
Telefax +49 951/79 09-198
www.rzb.de
TX15
info@rzb-leuchten.de
09-3064.152
47-2012
NiCd
0,5mm² - 2,5mm²
Dauerschaltung / maintained
60
50
2,4V - 1,8Ah 10
40
=> +0 °C - +25 °C
30 0
20
-10
10
LED Bereitschaftsschaltung / non maintained
0 -20
8h
=> +5 °C - +40 °C
8h
HE
BA
H
LA
Einzelbatteriesystem /
B H BA HE
SERIE L LA
TENUO 420 55 202 400 40 60
Selfcontained
L 420, B 55, H 202 LED Modul
L 420, B 55, H 202 LED Modul
LED Modul
L 420, B 55, H 202
LED Modul
L 420, B 55, H 202
L 87, D 23
67000.0.183
Unsere Sicherheitsleuchten sind entsprechend den aktuell gültigen
Leuchtenbauvorschriften gekennzeichnet.
Die Form der Kennzeichnung ist wie folgt, als Beispiel dargestellt.
X 1 A 480
Feld 1: Bauart, Feld 2: Betriebsart, Feld 3: Einrichtungen wie Selbstttest u.s.w.
Feld 4: Betriebsdauer
Die von uns gelieferten Einzelbatterieleuchten in Dauerschaltung sind
auch für den Betrieb in Bereitschaftsschaltung geeignet. Wollen Sie
die Leuchten in Bereitschaftsschaltung betreiben, muß der Eintrag in
Feld 2 geändert werden. Bitte kennzeichnen Sie dann 1-lampige
Leuchten mit 0 anstatt der 1und mehrlampige Leuchten mit 2 anstatt der 3.
Our saftety luminaires are marked according to the currently valid
construction standards.
The type of marking can be seen in the following example.
X 1 A 480
Field 1: Type of construction, Field 2: Type of operation,
Field 3: Additional features such as self test etc., Field 4: Time of autonomy
Our single-battery emergency light fittings can be operated either in
maintained or non-maintained mode. If you change the mode of
operating to non-maintained you willhave to change the entry in field 2.
Please change the "1" to "0" for luminaires equipped with 1 lamp and
"3" to "2" for liminaires equipped with more than one lamp.
Die Sicherheitsleuchten werden generell mit entladenen oder teil-
entladenen Akkus geliefert und müssen für die volle Funktions-
tüchtigkeit mindestens 24 Stunden am Netz angeschlossen sein.
The emergency luminaires are delivered with either discharged or
only partially charged batteries and need to be connected for at
least 24 hours before reaching their full operability.
www.rzb.de
[kg]
6,5W 30m 2,1
6,5W 30m 2,2
30m 2,3
5W
30m 2,3
5W
0,1 Kg
