Summary of Contents for BUSCHiNG 100424

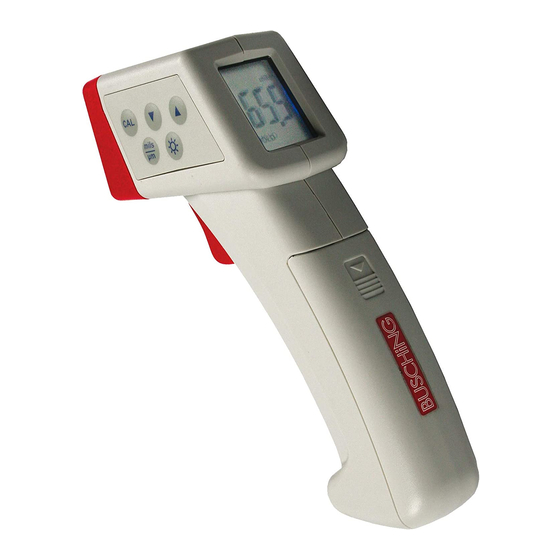

- Page 1 100424 Schichtdickenmessgerät Fe/Al/1000μm Coating Thickness Gauge Fe/Al 1000μm B e d i e n u n g s a n l e i t u n g I n s t r u c t i o n m a n u a l...
- Page 2 Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 EINFÜHRUNG Dieses Instrument ist ein kompakt konstruiertes, tragbares, digitales und einfach zu bedienendes 3 ½ Ziffern anzeigendes Instrument zur Messung der Stärke von Lackbeschichtungen auf Eisen- und Nicht-Eisen- Metallen. Es wurde für eine komfortable, einhändige Bedienung konzipiert. Das Messgerät umfasst eine be- leuchtete LCD-Anzeige, bietet eine AUTOHOLD Funktion und verfügt über einen automatischen Abschaltme-...
-
Page 3: Spezifikationen
Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 SPEZIFIKATIONEN Anzeige: 3 ½ Ziffern LCD-Anzeige mit maximaler Anzeige “1999“ Batterieanzeige: Sollte die Batterieleistung unter das Betriebsniveau sinken erscheint ein Hinweis auf der Anzeige Messrate: 1 Sekunde, nominal. Bedienungsumgebung: 32°F bis 122°F (0°C bis 50°C) bei < 75 % Luftfeuchtigkeit Lagerung: 4°F bis 140°F (-20°C bis 60°C) bei 0-80% Luftfeuchtigkeit und entnommener Batterie. - Page 4 Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 Kalibrierungsplatte Eisen / Stahl Aluminum ReferenzKalibrierungsfolie 39.6 mils / 1006 μm Bitte entfernen Sie vor der ersten Kalibrierung die Schutzfolien Funktionstasten “ ” Taste Drücken Sie diese Taste um die Hintergrundbeleuchtung der LCD Anzeige ein- und auszuschalten.
-
Page 5: Ein Und Ausschalten Des Gerätes
Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 “MAX/MIN“-Taste Drücken Sie die “ “ MAX/MIN“ Taste um in den MAX-MIN-AVG-Modus zu gelangen. Das Symbol “AVG“ wird in den folgenden Nebenanzeigen in der dargestellten Reihenfolge angezeigt. Das bedeutet der Durchschnittsmesswert beträgt 823 μm und die durchschnittliche Anzahl an Messvorgängen beträgt 43. - Page 6 Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 KALIBRIERUNG Zur Kalibrierung finden Sie in der Aufbewahrungstasche zwei Kalibrierungsscheiben (Eisen / Aluminium) sowie eine Kunststoff-Kalibrierungsfolie mit Standard-Dicke 39.6 mils / 1006 μm. Bitte entfernen Sie vor der ersten Kalibrierung die Schutzfolien auf den Kalibrierungsscheiben und der Kalibrierungsfolie.
- Page 7 Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 Allgemeindaten löschen des Gerätes Nullpunkt-Kalibrierung Drücken Sie den “ “ Zero“ und betätigen Sie gleichzeitig den Abzug um das Gerät zu aktivieren. Das Gerät zeigt nun die Symbole „ „ Clr. Set” an. Danach drücken Sie einmal auf die “ “ Zero“ Taste.
-
Page 8: Wechsel Der Batterie
Bedienungsanleitung Schichtdickenmessgerät Fe/Al/1000μm 100424 WECHSEL DER BATTERIE Das Gerät wird durch eine 9 Volt Batterie betrieben. (NEDA 1604, IEC 6F22) Öffnen Sie das Batteriefach indem Sie die Abdeckung behutsam zum unteren Ende des Gerätes schieben. Entfernen Sie die alte Batterie und ersetzen Sie diese durch eine neue Batterie. Verstauen Sie die Anschlüsse und die neue Batterie in dem dafür vorgesehenen Batteriefach und schließen Sie die... - Page 9 Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 INTRODUCTION This instrument is a portable easy to use 3½ digit, compact-sized digital “ferrous” or “non-ferrous” coating thickness gauge designed for simply one hand operation. Meter comes with backlight LCD display, Data Log- ging function and Auto Power Off (30 seconds approx.) to extend battery life.
-
Page 10: Specification
Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 SPECIFICATION Display: 3½ digit liquid crystal display (LCD) wit maximum reading of 1999. Low Battery Indication: The is displayed when the battery voltage drops below the operating level. Measurement Rate: 1 second, nominal. -
Page 11: Function Key
Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 DEFINITION Foil F F unction key Funtion key Sensing Standard Coating Trigger Plate Battery cover Peel off the protection films from foil and standard coating plate before first use. FUNCTION KEY “ ”... - Page 12 Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 INSTRUCTION μm Power on and off Keep the sensing tip of the meter away from any substrate or any magnetic field. Pull the trigger to turn on power. When LCD shows “run” and , the meter is ready for use.
- Page 13 Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 Data Logging μm Data logging automatically records the measuring results. During operating status, hold “mils/um” for 2 seconds. The meter goes to data logging mode, and “ “ ” sign will be shown. Main reading indicates thickness measurement; sub-reading indicates data counts.
-
Page 14: Operation
Instruction manual Coating Thickness Gauge Fe/Al 1000μ 100424 μm Press the sensing tip to contact frequent calibrating surface. Pull the trigger and wait until “ “ ” sign appears. Hold “Zero” key for 2 seconds. The meter will calibrate automatically to match the frequent calibrating point, which was saved in the meter earlier. - Page 15 100360 Injektorrücklauf-Mengenmessgerät "Bosch" 100410 Injektor Adapter-Set "Common Rail" Denso C3,C1, Siemens C2, Delphi je 6 Stk -15-...
- Page 16 In all diesen Fällen erfolgt die Rücksendung des Gerätes zu Ihren Lasten! Impressum: Redaktion & Layout: Özcan Eroglu Diese Bedienungsanleitung ist eine Publikation der Firma BUSCHiNG GmbH, Nienhöfener Straße 29-37, D-25421 Pinneberg-Waldenau. Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktion jeder Art, z. B. Fotoko- pie, Mikroverfilmung oder die Erfassung in EDV-Anlagen bedürfen der schriftlichen Geneh-...
