T
echnik ersetzt Chemie!
1
Vor dem Herrausziehen der
Cassette muss der Schlauch
vom Deckelanschluss nach
vorne abgezogen werden.
Nur bei Türvariante:
1
D i e zw e i Kr e u z s ch l i t z-
sc h ra u b e n u n te n g an z
herausdrehen.
Nur bei Bodenvariante:
Vor dem Filterwechsel den Lüfter aus dem Aufnahmegummi im Filtergehäuse herausziehen.
Da die Filterpatrone in das Aufnahmerohr eingesteckt ist, diese durch hin und herdrehen
nach oben herausziehen.
Neue Filterpatrone wieder in das Aufnahmerohr einstecken.
Vor dem Einsetzen des Lüfters in die Filterpatrone muss der Aufnahmegummi mit etwas Was-
ser angefeuchtet werden.
Lüfter durch leichtes Hin- und Herdrehen bis Anschlag einstecken.
Bei Dachvariante:

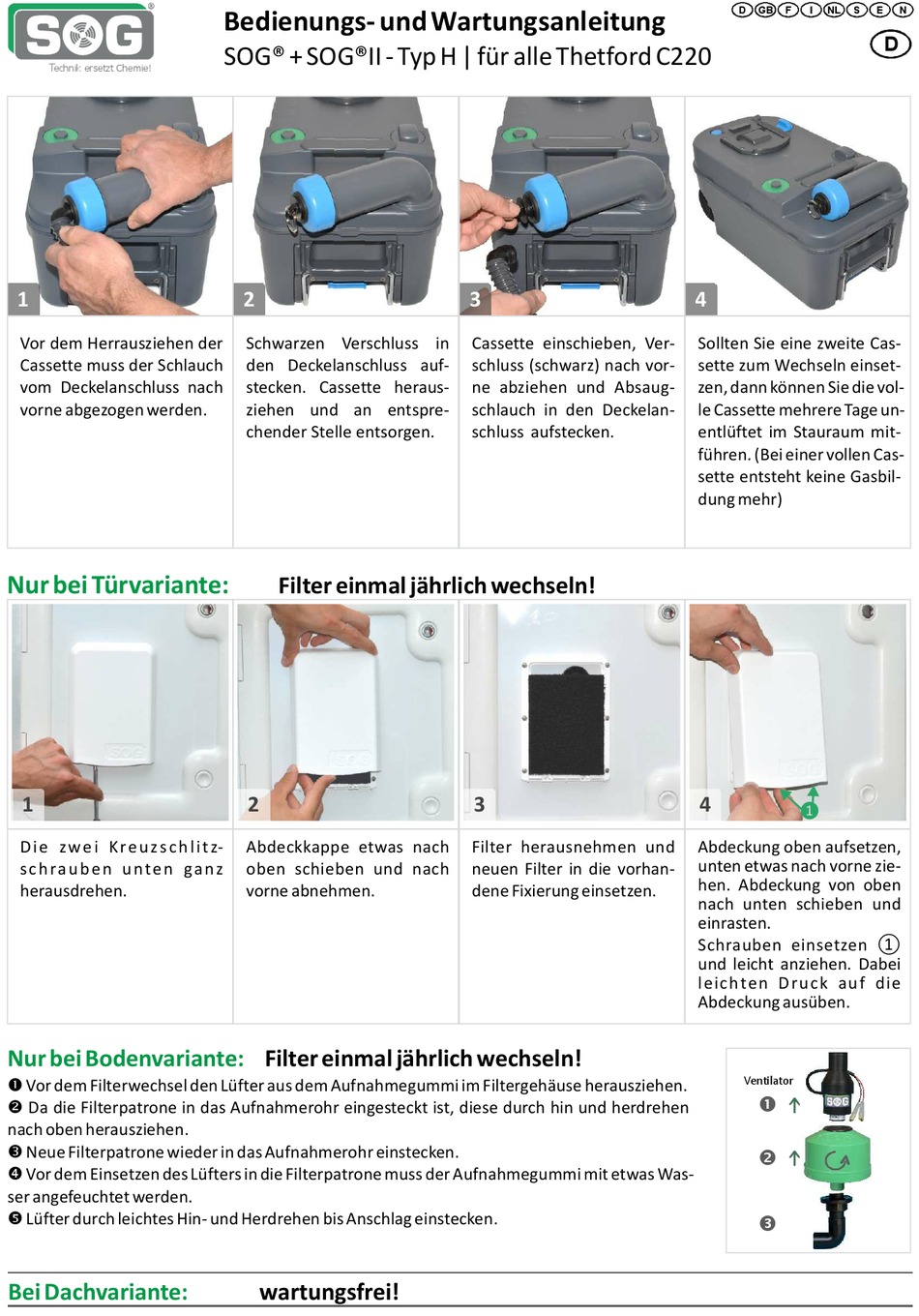

Bedienungs- und Wartungsanleitung
SOG® + SOG®II - Typ H | für alle Thetford C220
2
Schwarzen Verschluss in
den Deckelanschluss auf-
stecken. Cassette heraus-
ziehen und an entspre-
chender Stelle entsorgen.
Filter einmal jährlich wechseln!
2
Abdeckkappe etwas nach
oben schieben und nach
vorne abnehmen.
Filter einmal jährlich wechseln!
wartungsfrei!
3
Cassette einschieben, Ver-
schluss (schwarz) nach vor-
ne abziehen und Absaug-
schlauch in den Deckelan-
schluss aufstecken.
3
Filter herausnehmen und
neuen Filter in die vorhan-
dene Fixierung einsetzen.
D
GB
F
I I
NL
S
4
Sollten Sie eine zweite Cas-
sette zum Wechseln einset-
zen, dann können Sie die vol-
le Cassette mehrere Tage un-
entlüftet im Stauraum mit-
führen. (Bei einer vollen Cas-
sette entsteht keine Gasbil-
dung mehr)
4
❶
Abdeckung oben aufsetzen,
unten etwas nach vorne zie-
hen. Abdeckung von oben
nach unten schieben und
einrasten.
Schrauben einsetzen ①
und leicht anziehen. Dabei
l eich ten D ru ck au f die
Abdeckung ausüben.
Ventilator
E
N
D
