Summary of Contents for AcousticPearls ARCHITECTS TEXTILE DESKTOP

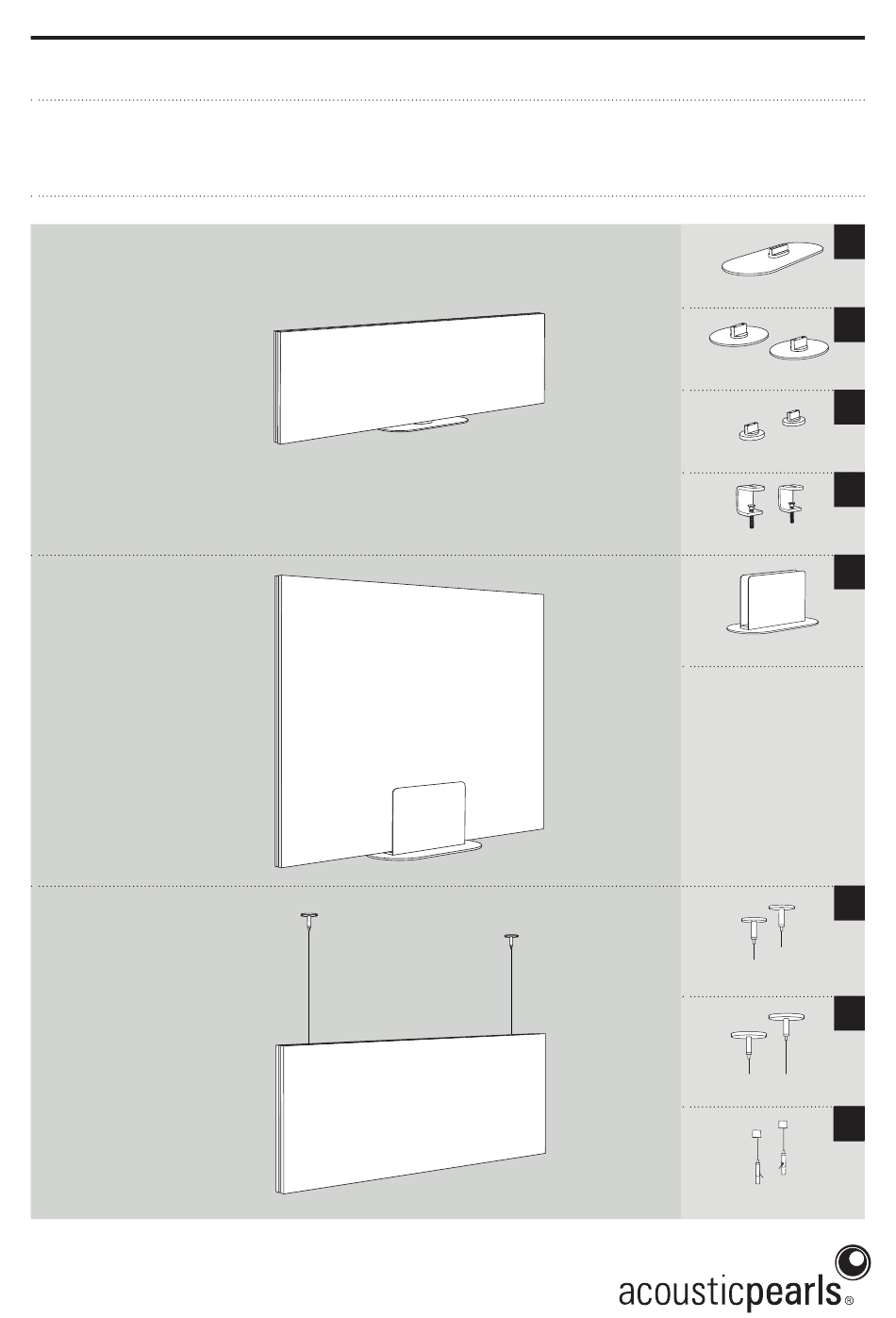

- Page 1 INSTALLATION GUIDE ARCHITECTS TEXTILE open space acoustic system centerbase circlebase magnetbase DESKTOP connect floorbase GROUND LEVEL air standard air magnet air link...
- Page 2 Ovale Fußplatte (49x20cm) Oval base plate Panel with panel adapter (preassembled) Schraube M8x16 Screw Benötigtes Werkzeug / Recommended tools Innensechskantschlüssel in den Größen 3 und 5 / Hex keys in sizes 3 and 5 Maßband / Tape measure Installation guide 2014 ©acousticpearls...
-
Page 3: Assembly Instruction
Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Paneel auf eine saubere, plane Fläche (z.B. Tisch) legen. / Place the Paneel-Montage tragen. / Take care when unpacking and handling the panel on a clean, flat surface such as a table. panel. - Page 4 Round base plate Panel with 2 panel adapters (preassembled) Schraube M6x10 Screw Benötigtes Werkzeug / Recommended tools Innensechskantschlüssel in den Größen 3 und 4 / Hex keys in sizes 3 and 4 Maßband / Tape measure Installation guide 2014 ©acousticpearls...
- Page 5 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Paneel auf eine saubere, plane Fläche (z.B. Tisch) legen. / Place the Paneel-Montage tragen. / Take care when unpacking and handling the panel on a clean, flat surface such as a table. panels.
- Page 6 Runder Magnetfuß (gummiummanteltes Magnetsystem mit oberer Abdeckung, Ø 7,2 cm) Round magnet base (rubberized magnetic system with an upper cover, diam. 7,2 cm) Benötigtes Werkzeug / Recommended tools Innensechskantschlüssel in der Größe 3 / Hex key in size 3 Maßband / Tape measure Installation guide 2014 ©acousticpearls...
- Page 7 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Paneel auf eine saubere, plane Fläche (z.B. Tisch) legen. / Place the Paneel-Montage tragen. / Take care when unpacking and handling the panel on a clean, flat surface such as a table. panels.
- Page 8 Table clamp CONNECT Panel with 2 panel adapters (preassembled) Schraube M6x10 Screw Benötigtes Werkzeug / Recommended tools Innensechskantschlüssel in den Größen 3 und 4 / Hex keys in sizes 3 and 4 Maßband / Tape measure Installation guide 2014 ©acousticpearls...
- Page 9 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Paneel auf eine saubere, plane Fläche (z.B. Tisch) legen. / Place the panel on a clean, flat surface such as a table. Paneel-Montage tragen. / Take care when unpacking and handling the panels.
- Page 10 / Included components U-Ständer U element Ovale Fußplatte (29 x 62 cm) Oval base plate Schraube M8x20 Paneel Screw Panel Benötigtes Werkzeug / Recommended tools Innensechskantschlüssel in der Größe 5 / Hex key in size 5 Installation guide 2014 ©acousticpearls...
- Page 11 Montageanleitung / Assembly instruction FLOORBASE U-Ständer auf eine saubere, plane Fläche (z.B. Tisch) legen. FLOORBASE Bodenplatte locker mit U-Ständer verschrauben. Dazu Place the FLOORBASE U support on a clean, flat surface such as a table. mitgelieferte Schrauben nacheinander handfest in die Gewindeöffnun- gen eindrehen.
- Page 12 The total load rating of the suspension system is 50 kg (which corresponds to a load rating per cable of 25 kg). Weight of the ARCHITECTS panels: 45x160 = 8,5 kg | 60x160 = 10,5 kg | 45x200 = 11 kg | 60x200 = 13 kg | 120x160 = 22 kg Installation guide 2014 ©acousticpearls...
- Page 13 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Position an der Decke festlegen. Abstand zwischen den Seilen bestim- Paneel-Montage tragen. / Take care when unpacking and handling the men und auf die Decke übertragen. Standfestigkeit der Leiter prüfen. panels.
- Page 14 The total load rating of the suspension system is 50 kg (which corresponds to a load rating per cable of 25 kg). Weight of the ARCHITECTS panels: 45x160 = 8,5 kg | 60x160 = 10,5 kg | 45x200 = 11 kg | 60x200 = 13 kg | 120x160 = 22 kg Installation guide 2014 ©acousticpearls...
- Page 15 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Position an der Decke festlegen. Abstand zwischen den Seilen bestim- Paneel-Montage tragen. / Take care when unpacking and handling the men und auf die Decke übertragen. Standfestigkeit der Leiter prüfen. panels.
- Page 16 The total load rating of the suspension system is 50 kg (which corresponds to a load rating per cable of 25 kg). Weight of the ARCHITECTS panels: 45x160 = 8,5 kg | 60x160 = 10,5 kg | 45x200 = 11 kg | 60x200 = 13 kg | 120x160 = 22 kg Installation guide 2014 ©acousticpearls...
- Page 17 Montageanleitung / Assembly instruction Paneel vorsichtig auspacken und handhaben. Handschuhe für die Das obere Paneel ist fertig montiert (siehe Montage ARCHITECTS AIR Paneel-Montage tragen. / Take care when unpacking and handling the standard/magnet). / The upper panel has already been mounted (see panels.
- Page 18 Weitere Montagemöglichkeiten und Erweiterungen für acousticpearls Paneele unter www.acousticpearls.de For more installation and expansion options for panels by acousticpearls, visit www.acousticpearls.de Irrtum, Änderungen, technische Abweichungen vorbehalten. Zeichnungen und Abbildungen nicht maßstabsgetreu. Technical specifications subject to change or alteration without notice. Possible errors and omissions are unintentional.Drawings are not to scale.
