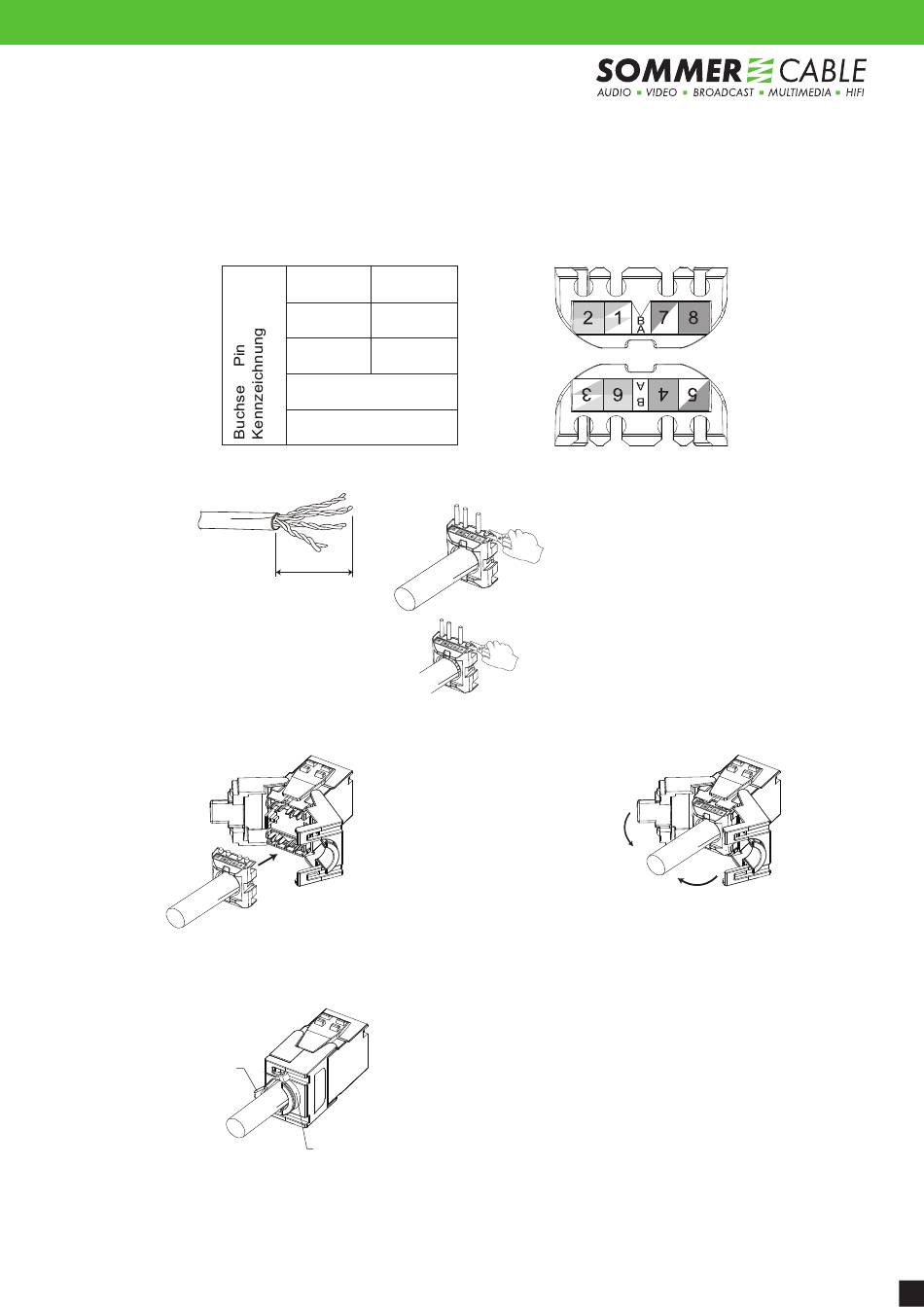

Sommer Cable RJ45CFXL-P1 Assembly And Operating Instructions

Montage- und Bedienungsanleitung
RJ45CFXL-P1

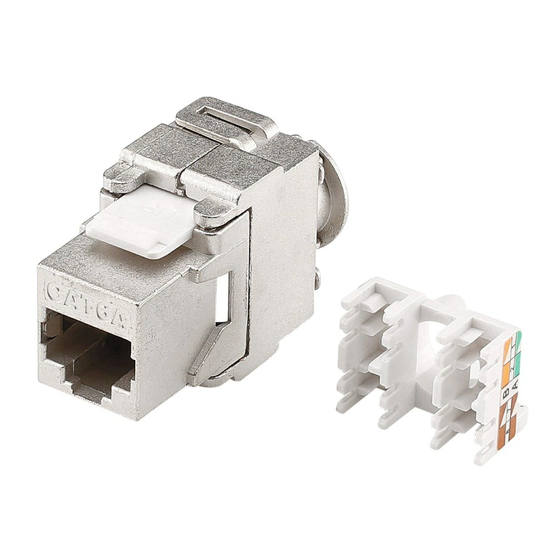

RJ45 ONESIZE Buchse CAT5-7, 10GBit
Überprüfen Sie den Lieferumfang auf Vollständigkeit und Beschädigungen.
1.
Entfernen Sie 4 cm vom
Kabelende des Kabelmantels.
Legen Sie den Beidraht / Schirm
zurück. Bei Verwendung eines
AWG22 Kabels mit Paarschir
mung, den Paarschirm 4 mm
stehen lassen.
Kabelfixierung
Technische Änderungen vorbehalten.
Distributed by
TIA / EIA TIA / EIA
T568A T568B
1 Weiß/Orange
Weiß/Grün
Orange
Grün
2
3 Weiß/Orange Weiß/Grün
Orange Grün
6
4
Blau
Weiß/Blau
5
7 Weiß/Braun
Braun
8
4cm
AWG22 (> 7,4 mm Ø)
3.
Drücken Sie die
Aderaufnahme auf das
Gehäuse. Stellen Sie sicher,
dass die Pfeile auf der
Aderaufnahme und des
Gehäuses gleich ausgerich-
tet sind.
5.
Fixieren Sie das Kabel mit dem
Kabelbinder. Bei Bedarf die Über-
stände des Beidrahts / Schirmes
vorsichtig abschneiden ohne dabei
den Kabelmantel zu verletzen.
Kabelbinder
AUDIO VIDEO BROADCAST
2.
Die Adern durch das Loch der
Aderaufnahme bis zum Anschlag
des Mantels führen und die
Adernpaare nach dem aufge-
druckten Farbcode ausrichten.
Die Adern in die Aderaufnahme
einlegen. Die überstehenden
Adern bündig abschneiden.
4.
Drehen Sie die Flügel
aufeinander zu bis diese
verschlossen verrasten.
