Gesytec Easylon PCIe Interface+ Mounting Instructions

W
ARNHINWEISE
Vor elektrostatischer Entladung schützen!
 Schalten Sie den PC aus und ziehen Sie den
Netzstecker, bevor Sie die Karte in einen freien
PCI Express Steckplatz einbauen.
 Stellen Sie sicher, dass die Easylon Schnittstel-
lenkarte genügenden Abstand von anderen Kar-
ten hat. Vermeiden Sie unbedingt die Berührung
mit anderen Karten.
 Stellen Sie sicher, dass die Schnittstellenkarte
über den PC geerdet ist.
I
NSTALLATION
 Schalten Sie den PC aus und ziehen Sie den
Netzstecker.
 Setzen Sie die Karte entsprechend den Anwei-
sungen des PC Herstellers in den PC ein.
 Schalten Sie den PC wieder ein.
 Installieren Sie den Treiber zum Easylon PCIe
Interface + von CD, wie im Handbuch (auf CD)
beschrieben.
S
TECKERBELEGUNG
Steckertyp Pin Signal Bemerkung
RJ-45 1 data
2 data
3-6 –
7 shield Kabelschirm
–
8
1 shield Kabelschirm
Steck-
Schraubklemme 2 data
oben nach unten 3 data
Gesytec GmbH, Pascalstr. 6, D-52076 Aachen, www.gesytec.de

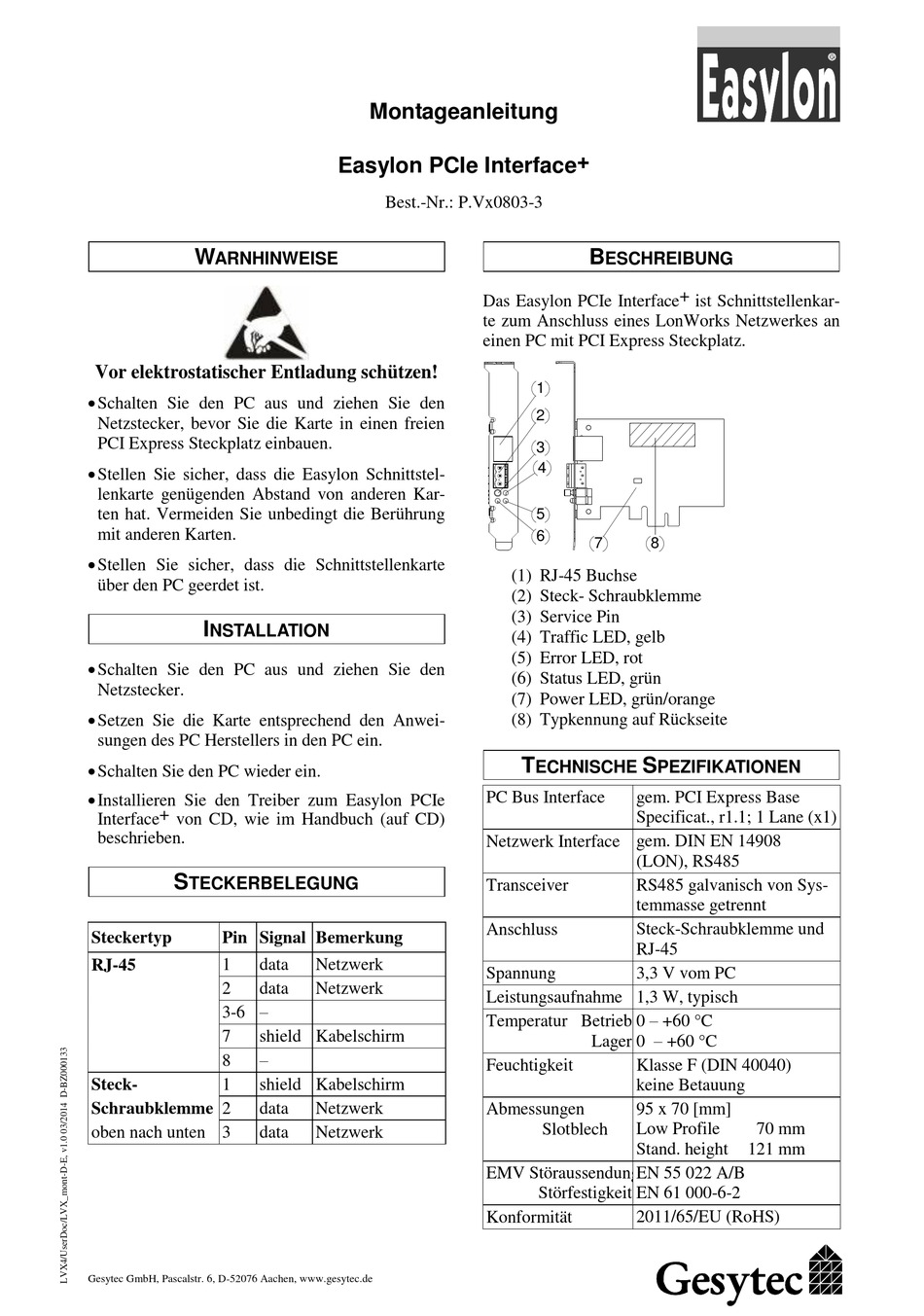

Montageanleitung
Easylon PCIe Interface +
Best.-Nr.: P.Vx0803-3
Das Easylon PCIe Interface + ist Schnittstellenkar-
te zum Anschluss eines LonWorks Netzwerkes an
einen PC mit PCI Express Steckplatz.
PC Bus Interface
Netzwerk Interface gem. DIN EN 14908
Transceiver
Anschluss
Netzwerk
Spannung
Netzwerk
Leistungsaufnahme 1,3 W, typisch
Temperatur Betrieb
Feuchtigkeit
Netzwerk
Abmessungen
Netzwerk
EMV Störaussendung
Konformität
B
ESCHREIBUNG
1
2
3
4
5
6
7 8
(1) RJ-45 Buchse
(2) Steck- Schraubklemme
(3) Service Pin
(4) Traffic LED, gelb
(5) Error LED, rot
(6) Status LED, grün
(7) Power LED, grün/orange
(8) Typkennung auf Rückseite
T S
ECHNISCHE PEZIFIKATIONEN
gem. PCI Express Base
Specificat., r1.1; 1 Lane (x1)
(LON), RS485
RS485 galvanisch von Sys-
temmasse getrennt
Steck-Schraubklemme und
RJ-45
3,3 V vom PC
0 – +60 °C
0 – +60 °C
Lager
Klasse F (DIN 40040)
keine Betauung
95 x 70 [mm]
Slotblech Low Profile
Stand. height
EN 55 022 A/B
Störfestigkeit EN 61 000-6-2
2011/65/EU (RoHS)
70 mm
121 mm
