Hettich Quadro Assembly

Montageanleitung / Assembly / Montage
Montaggio / Instrucciones de montaje / Montaż
Quadro Fernsehauszug
D
• Drehbar 360°
• Belastbarkeit 500 N
Einbaumaße
Breite 300 mm
Tiefe 300 mm
Höhe 34 mm
Tragboden ab
350 x 350 mm
Quadro TV swivel
GB
• 360° rotation
• Load capacity 50 kg
Installation dimensions
Width 300 mm
Depth 300 mm
Height 34 mm
Support panel
from 350 x 350 mm
Quadro Console pour téléviseur
F
• Pivotant de 360°
• Capacité de charge 500 N
Cotes de montage
Largeur 300 mm
Profondeur 300 mm
Hauteur 34 mm
Fond portant à part.
350 x 350 mm
Guida Quadro per televisori
I
• Rotazione di 360°
• Portata max. 500 N
Dimensioni di ingombro
Larghezza 300 mm
Profondità 300 mm
Altezza 34 mm
Dimensioni minime del pannello
di supporto 350 x 350 mm
Quadro Bandeja extraíble
E
para televisión
• Giratoria 360°
• Capacidad de carga 50 Kg.
Medidas de montaje
Ancho 300 mm
Prof. 300 mm
Alto 34 mm
Plataf. de carga a partir
de 350 x 350 mm
Quadro Wysuwka pod telewizor
PL
•
Kąt obrotu 360 st.
• Obciążenie 500 N
Wymiary zabudowy
Szerokość 300 mm
Głębokość 300 mm
Wysokość 34 mm
Półka nośna
od 350 x 350 mm

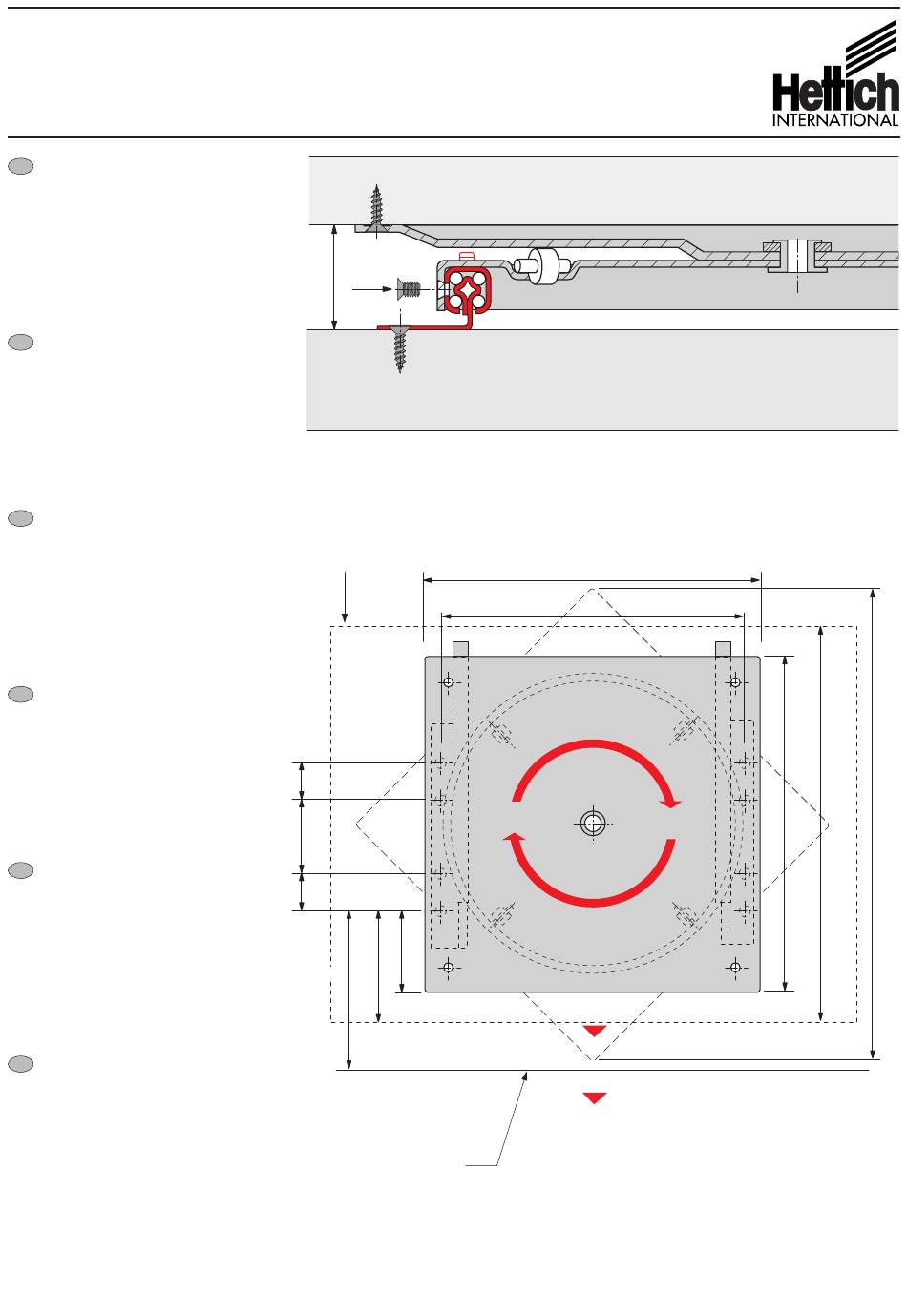

34 M 4
Tragboden
Support panel
Fond portant
Pannello di supporto
Plataforma de carga
Półka nośna
32
64
32
75
100
150
Konstruktionsboden
Base panel
Fond de construction
Pannello del mobile
Plataforma base
Półka konstrukcyjna
Tragboden / Support panel
Fond portant / Pannello di supporto
Plataforma de carga /
Konstruktionsboden / Base panel
Fond de construction / Pannello del mobile
Plataforma base /
300
272,6
Auszugsweg = 150
Travel = 150
Sortie = 150
Estrazione = 150
Recorrido de extracción = 150
Droga wysuwu = 150
Półka nośna
Półka konstrukcyjna
350
300
415
071 073
