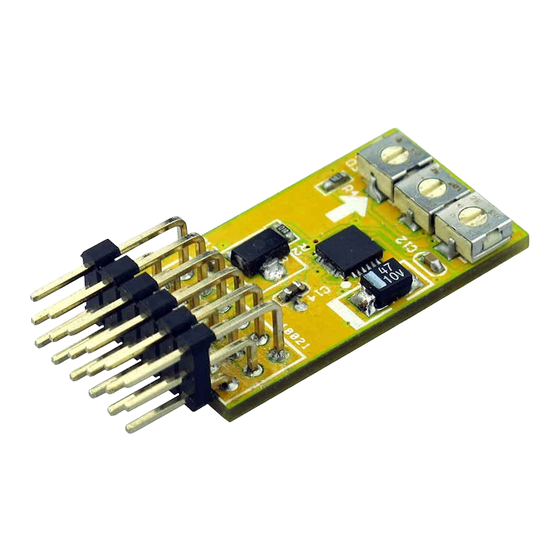

Summary of Contents for YUKI MODEL GYRO HERO

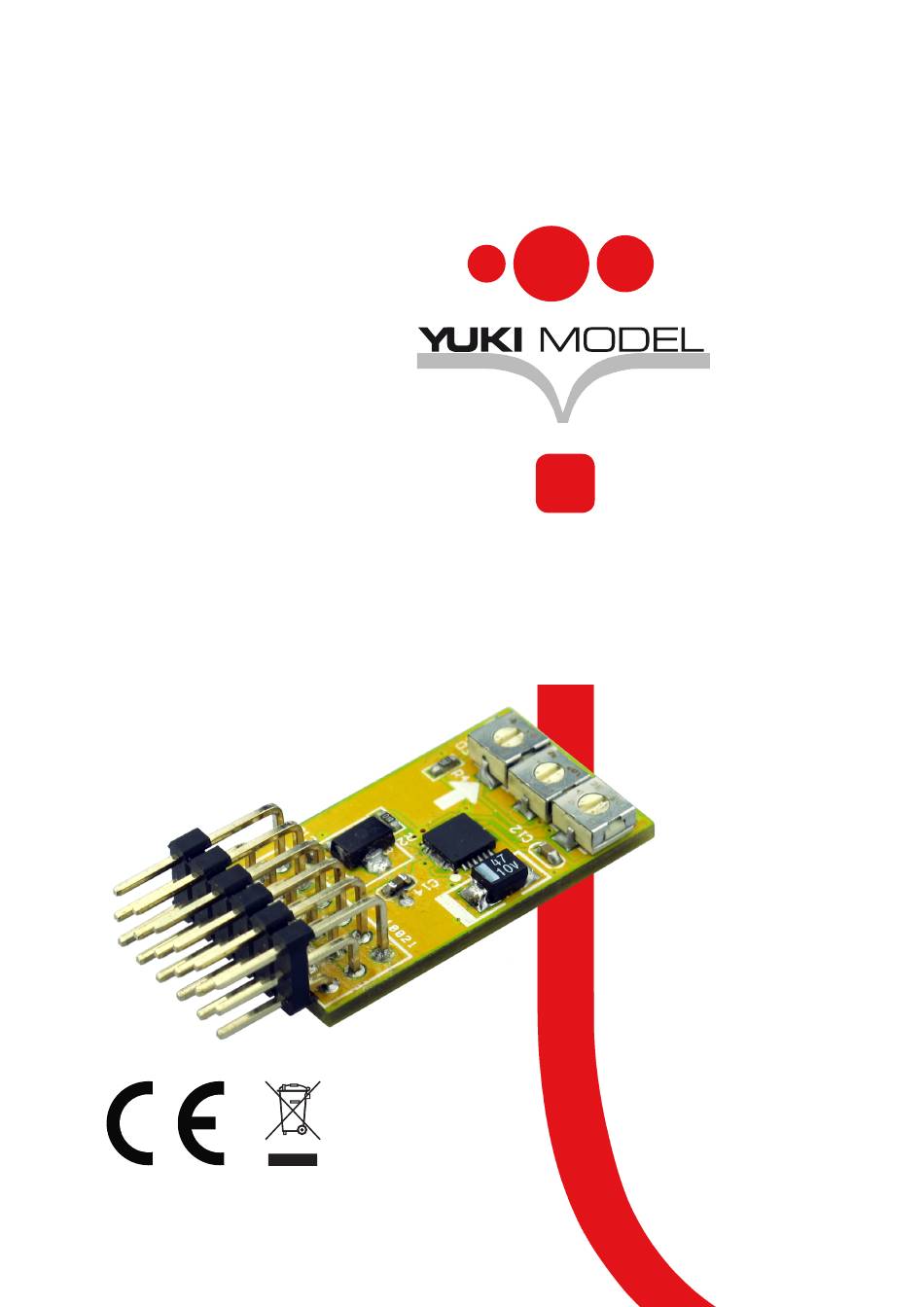

- Page 1 Anleitung GYRO HERO...
- Page 2 Technische Daten Specifications Spannungsbereich 4-6 V DC PWM Output 50 Hz, 1.020-2.020 µs Range ± 1.000 dps Sample Rate 1 kHz Betriebstemperatur -40 °C to +85 °C Abmessungen 18 x 40 mm Gewicht Montage Installation Das Board ist mittels doppelseitigem Klebeband The board should be securely mounted in the in der Rumpfmitte des Flugmodells zu befestigen.
- Page 3 Anschluss & Feinjustierung Wiring + Adjustment Modell-Auswahl Model Type Selection ACHTUNG: Nach einer veränderung des Setups ATTENTION: After changing a setup, the sind die neuen Einstellungen erst bei der nächsten new setting only can take effect when Inbetriebnahme aktiv. powered on next time. Modelltyp / Modus Switch 1 Switch 2 Switch 3 Setup-Modus Normal-Flugmodell...
- Page 4 Korrekte Kompensierung Correct Compensation Please make sure to verify that the GYRO HERO Es ist nach der Erstinstallation sicher zu stellen, dass der GYRO HERO den Ausgleich der compensates in the correct direction after first- Fluglageveränderung in korrekter Weise vornimmt.
- Page 5 3.) Die LED leuchtet auf, die Kalibrierung Die Aktivierung erfolgt per Seitenruder-Vollausschlag nach links oder rechts. ist abgeschlossen. Umkehr-Funktion 1.) Um die Kompensation des GYRO HERO umzukehren, ist der Steuerknüppel nach links oder rechts zu bewegen, während die LED blinkt (Wechsel zwischen standard/reverse). Setup-Modus verlassen 2.) Die LED blinkt bis zum Loslassen des Steuerknüppels.
- Page 6 Sicherheits- und Warnhinweise Safety and Warnings Dieses Gerät ist für Modellsportler ab 14 Jahren This device not a toy, suitable for RC model geeignet und kein Spielzeug pilots aged 14 years or older Vor Inbetriebnahme ist das Modell gemäß dieser Assemble the model according to these Bedienungsanleitung vollständig zu montieren instructions completely before use...
- Page 7 Garantiebedingungen Terms of Guarantee § § Die Garantiezeit beträgt zwei Jahre ab The warranty period is two years from Kaufdatum. Die Garantie gilt auf dem Gebiet der date of purchase. The warranty applies to Europäischen Union und der Schweiz. the territory of the EU and Switzerland. §...
- Page 8 GYRO HERO CN Development & Media • Haselbauer & Piechowski GbR Dorfstraße 39 • 24576 Bimöhlen • Germany Phone: +49 4192 8919083 • Fax: +49 4192 8919085 E-Mail: info@cn-group.de • Web: www.cn-group.de Stand: August 2013...
