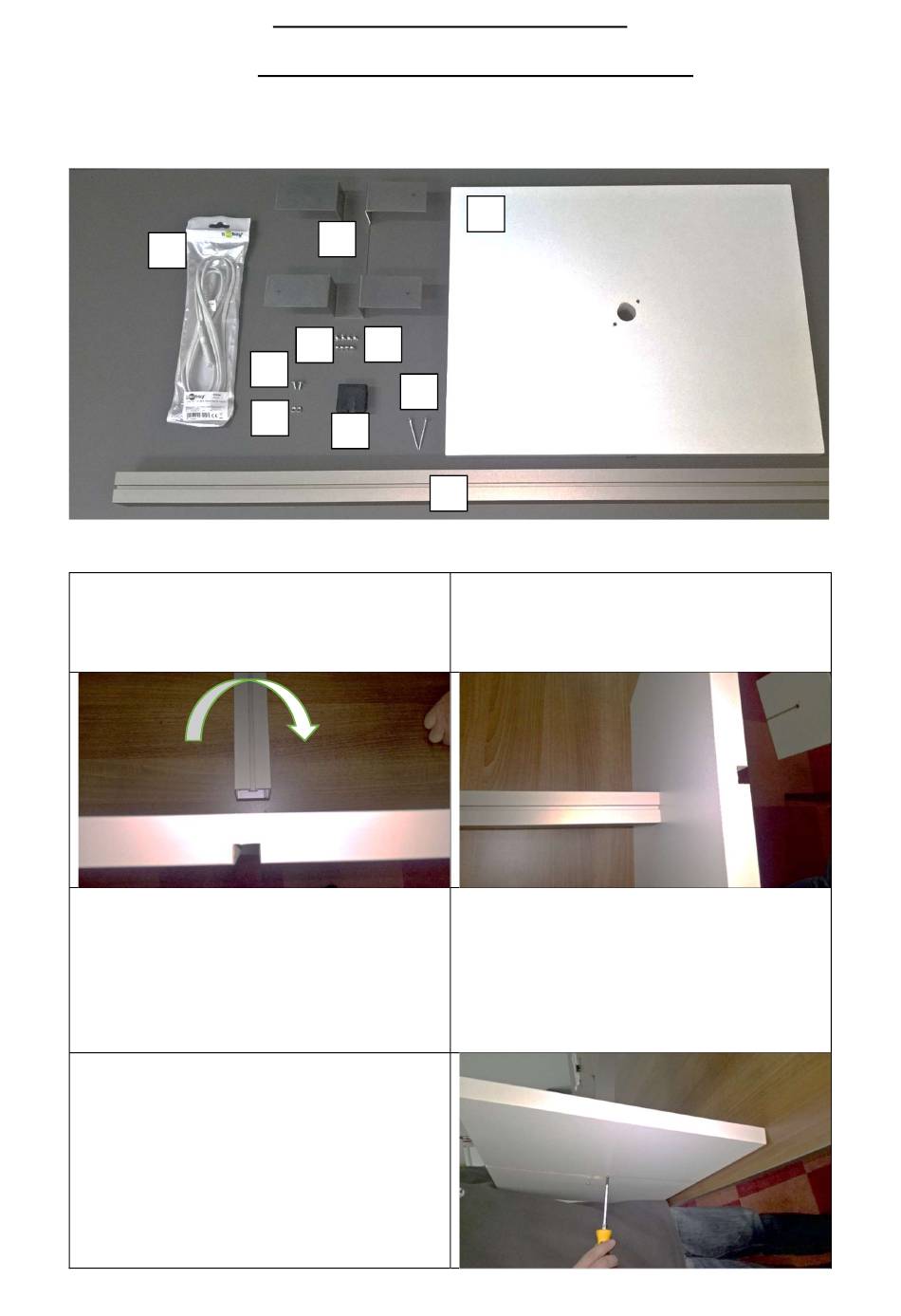

SUNSTONE TZ Assembly Instructions

G
1 Stk. Bodenplatte / base plate (A) 500x400x25 mm
2 Stk. Senkkopfschraube / countersunk screw (B) 4.0x55
1 Stk. Profilrohr / profile tube (C) 40x40x1550 mm
1 Stk. Montagebügel / mounting plate (D)
2 Stk. Flachkopfschraube / flat headed screw (E) M4x10/X20
1. Schritt: Nut des Profilrohrs (C) und Nut der
Bodenplatte (A) müssen in die gleiche Richtung zeigen!
Falls die Verbindung mittels Schrauben in die im
Profilrohr (C) vorgesehenen Bohrungen nicht möglich
ist, Profilrohr (C) um 180° wenden. „siehe Abbildung"
The groove of the profile tube (C) and the groove of the
base plate (A) must point in the same direction! If the
screws can´t be fitted in the bores of the base plate (A),
turn the profile tube (C) by 180 ° angle "see figure"
3. Schritt: Schrauben (B) mittels Schraubendreher*
eindrehen bis plan mit Bodenplatte (A)
Use a screwdriver* to drive the screws (B) flat in the
base plate (A).
Montageanleitung TZ Aufsteller
Assembly Instructions TZ Display Stand
D
I J
E
B
F
H
A
C
2 Stk. Nutsteine / square nut (F) M4
1 Stk. 2 m Verlängerungskabel / 2m extension cable (G)
1 Stk. Abdeckkappe / covercap (H) 40x40 mm
4 Stk. Senkkopfschraube / countersunk screw (I) M4x10 T-20
4 Stk. Hutmutter / cap nut (J) M4
2. Schritt: Bodenplatte (A) mit Profilrohr (C) mittels
mitgelieferten Schrauben (B) verbinden.
Connect base plate (A) to profile tube (C) using the
screws (B) supplied.
