Bose 250811-FRAvo Owner's Manual

Bose 250811-FRAvo Owner's Manual

Environmental speakers
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
T h i s P D F i n c l u d e s b o t h t h e E n g l i s h a n d
t h e F r e n c h v e r s i o n s o f t h i s d o c u me n t .
C e P D F i n c l u t l e s v e r s i o n s a n g l a i s e s
e t f r a n ç a i s e s d e c e d o c u me n t .

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 250811-FRAvo and is the answer not in the manual?

Questions and answers

Related Manuals for Bose 250811-FRAvo

Summary of Contents for Bose 250811-FRAvo

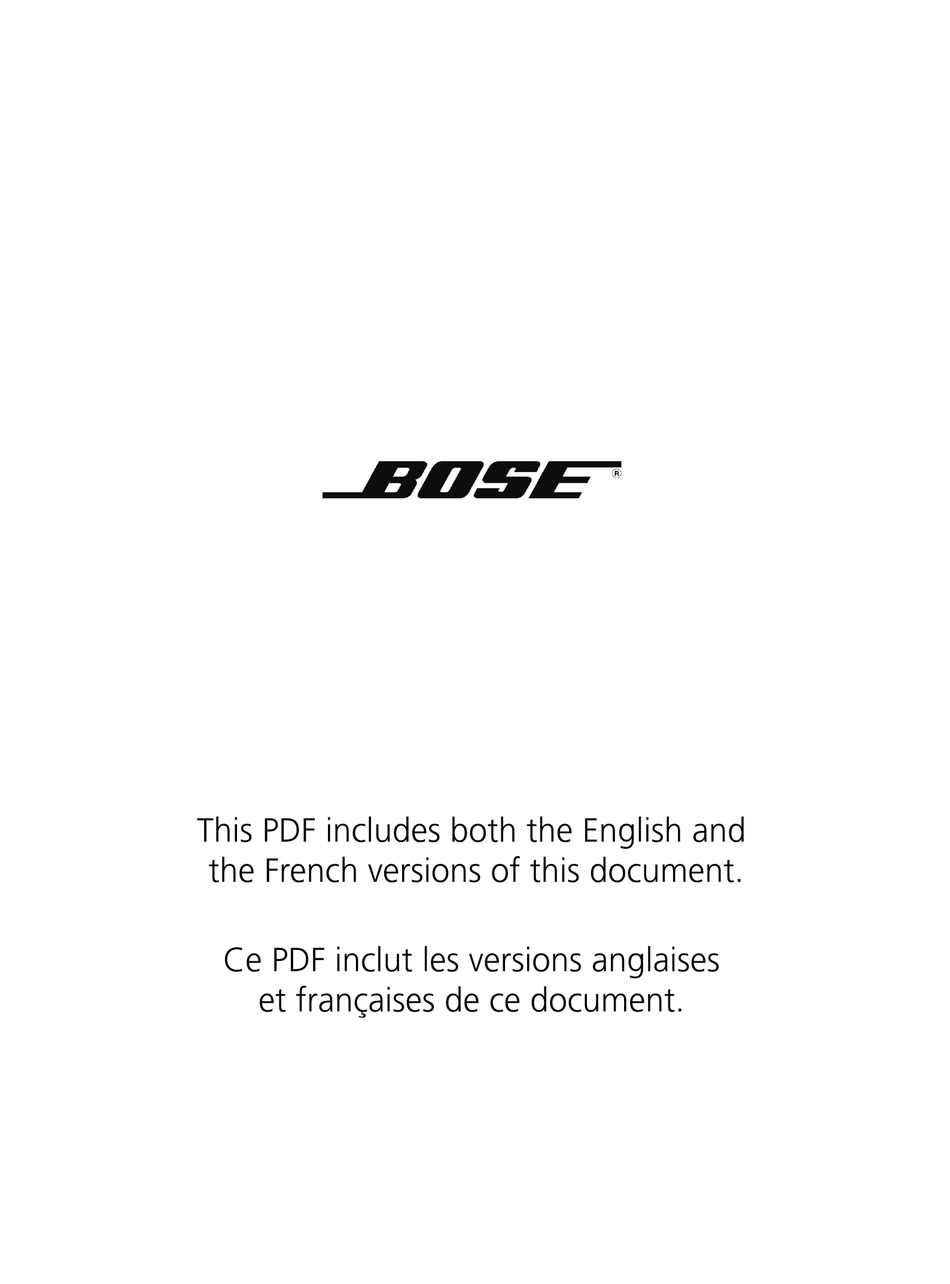

  • Page 1 T h i s P D F i n c l u d e s b o t h t h e E n g l i s h a n d t h e F r e n c h v e r s i o n s o f t h i s d o c u me n t . C e P D F i n c l u t l e s v e r s i o n s a n g l a i s e s e t f r a n ç...
  • Page 2 ® The Bose Environmental Speakers Owner’s Guide...
  • Page 3 EMC Directive 89/336/EEC and Article 10(1) of the Directive, is in compliance with the following norm(s) or document(s): Technical regulations: EN50081-1, EN50082-1 Accredited by: Bose Corporation, The Mountain, Framingham, MA 01701-9168 USA 15 Jan. 2000 Bose Products B.V. The Netherlands environmental speaker.

  • Page 4: Table Of Contents

    Maintaining Your 251 Troubleshooting ... 12 Warranty period ... 12 Customer service ... 12 Cleaning your speakers ... 12 Protecting the speaker wire ... 12 Product Information Technical information ... 13 Bose ® Speakers Speakers Corporation ... inside back cover Contents...

  • Page 5: Setting Up

    Carefully unpack your speakers and save all packing materials for possible future use. Check that your system contains the parts identified in Figure 1. Do not attempt to use your speak- ers if any part of them appears damaged. Instead, notify Bose Corporation or your autho- rized Bose dealer immediately.

  • Page 6: Selecting The Location For Your Speakers

    • Regardless of where you place your speakers, make sure they cannot fall and cause injuries. • Bose from any video screen or monitor. Note: This product is not intended for use in areas where it will be subject to high vibration.

  • Page 7: Installing Your 251

    18-gauge wire found at electrical and hardware stores) works for most applications. If your speakers will be more than 30 feet (9 m) from the receiver or amplifier, see the “Wire recom- mendations” under “Technical Information” on page 13. Or check with your authorized Bose dealer.
  • Page 8 Installing the mounting brackets (cont.) Installing the brackets onto the exterior of a house (cont.) For mounting onto wood, install the supplied screws using a Phillips-head screwdriver (Figure 6A). For concrete use, first install the supplied plastic inserts. Then, using a Phillips-head screwdriver, install the screws (Figure 6B).

  • Page 9: Attaching The Speakers To The Brackets

    Installing the bracket onto a deck railing or table Note: If you are mounting your 251 rotate the Bose logo. Refer to “Rotating the Bose logo” on page 11 for instructions on how to do this. Attaching the speakers to the brackets Once the brackets are installed, carefully follow these steps to attach the speakers to the brackets.

  • Page 10: Making The Connections

    Attaching the speakers to the brackets (cont.) Figures 13A and 13B Temporarily tighten the speakers to the brackets A. Exterior of the house B. Deck railing or table Making the connections Preparing the speaker wire (not provided) Speaker cord consists of two insulated wires. The insulation around one wire is striped, collared, or ribbed.

  • Page 11: Checking The Connections

    Installing Your 251 Speakers Attaching the speakers to the brackets (cont.) Figures 16A & 16B Connecting the speaker wire A. Exterior of a house B. Deck railing or table Connecting the speaker wire to the receiver or amplifier 1. Connect the speakers on the left side of the listening area to the left channel of your receiver or amplifier (Figure 17).

  • Page 12: Attaching The Rubber Feet

    Attaching the rubber feet Rotating the Bose logo Mounting the speakers on a deck railing or table will require you to rotate the Bose logo. Using your fingers, gently lift the logo, taking care not to detach it from the speaker, about inch (.24 cm) and turn it 180º.

  • Page 13: Maintaining Your 251

    - If there is still no sound, the problem is in the speaker. • If trouble persists, contact your authorized Bose contact Bose customer service. See the inside back cover of this owner’s guide for a list of phone numbers.

  • Page 14: Product Information

    Technical Information Protective features • Galvanized powder coated steel grille • Environmentally resistant hardware • Polymer fiber composite drivers • Nickel-plated brass connection terminals ® • Syncom computer quality control Driver complement • Two (2) 2 ⁄ " environmental Twiddler •...

  • Page 15: Bose Corporation

    ©2004 Bose Corporation The Mountain, Framingham, MA 01701-9168 USA 250811-ENGvo AM Rev.04...
  • Page 16 ® The Bose Environmental Speakers Notice d’utilisation...

  • Page 17: Informations Personnelles

    Informations personnelles Les numéros de série se trouvent sur l’étiquette collée au dos des enceintes d’extérieur 251 Numéros de série : Nom du revendeur : Numéro de téléphone du revendeur : Date d’achat : Nous vous recommandons de conserver votre facture et votre carte de garantie avec cette notice.
  • Page 18 Identification des problèmes ... 12 Durée de la garantie ... 12 Service Client ... 12 Nettoyage des enceintes ... 12 Protection des câbles d’enceinte ... 12 Informations sur le produit Informations techniques ... 13 ® Bose Corporation ... avant-dernière page Table des matières...

  • Page 19: Installation

    Installation Avant-propos Nous vous remercions d’avoir acheté les enceintes d’extérieur Bose d’extérieur à hautes performances sont conçues pour produire un son d’une qualité bien supérieure à celui de leurs concurrents. Les enceintes d’extérieur 251 sont construites pour résister aux intempéries, vous avez donc la certitude qu’elles fonctionneront pendant des années.

  • Page 20: Choix D'un Emplacement Pour Les Enceintes

    • Veillez à ce que les enceintes, quels que soient leur emplacement ne puissent tomber et blesser quelqu’un. • Les enceintes Bose 23 cm des écrans vidéo ou d’ordinateur. Remarque : Ce produit n’est pas destiné à être utilisé dans des zones sujettes à de hautes vibrations.

  • Page 21: Installation Des Enceintes 251

    « Informations techniques » de la page 13, ou demandez conseil à votre revendeur ® Bose Si vous devez faire passer le câble à travers un mur ou sous terre, observez les règlements relatif au bâtiment ou demandez conseil à un électricien.
  • Page 22 Installation des supports de montage (suite) Installation des supports sur le mur extérieur d’une maison (suite) Si la surface de montage est en bois, vissez les vis fournies à l’aide d’un tournevis à lame cruciforme (figure 6A). Si la surface de montage est en béton, enfoncez d’abord les chevilles en plastique fournies.

  • Page 23: Fixation Des Enceintes Aux Supports

    Remarque : si vous montez les enceintes 251 table, vous devrez faire pivoter le logo Bose. Consultez la rubrique « Rotation du logo Bose » à la page 11 pour connaître les instructions nécessaires. Fixation des enceintes aux supports Une fois les supports installés, vous pouvez y fixer les enceintes en observant soigneusement...

  • Page 24: Branchement Des Connexions

    Fixation des enceintes aux supports (suite) Figures 13A et 13B Serrez provisoirement les enceintes aux supports A. Extérieur de la maison B. Parapet de terrasse ou table Branchement des connexions Préparation du câble d’enceinte (non fourni) Le câble d’enceinte se compose de deux fils isolés. La gaine d’un des fils est striée, annelée ou à...

  • Page 25: Vérification Des Connexions

    Installation des enceintes 251 Fixation des enceintes aux supports (suite) Figures 16A et 16B Connexion du câble d’enceinte A. Extérieur de maison B. Parapet de terrasse ou table Connexion du câble d’enceinte à l’ampli-tuner ou à l’amplificateur 1. Connectez les enceintes à gauche de la zone d’écoute au canal gauche de l’ampli-tuner ou de l’amplificateur (figure 17).
  • Page 26 Si vous montez les enceintes sur le parapet d’une terrasse ou sur une table, vous devrez faire tourner le logo Bose. Soulevez précautionneusement du bout des doigts le logo à environ 0,24 cm en faisant attention de ne pas l’arracher de l’enceinte, et faites-le pivoter de 180º...

  • Page 27: Entretien Des Enceintes 251

    à Bose. Service Client Si vous avez besoin d’une assistance complémentaire pour certains problèmes, contactez le Service Client de Bose. Vous trouverez les adresses et les numéros de téléphone de ce service à l’avant-dernière page de cette notice. Nettoyage des enceintes Pour dépoussiérer ou nettoyer l’extérieur des enceintes 251, vous pouvez utiliser un chiffon...

  • Page 28: Informations Sur Le Produit

    Informations techniques Caractéristiques de protection • Grille en acier galvanisé peint par poudrage • Matériel résistant aux intempéries • Hauts-parleurs en composite à fibres de polymère • Bornes de connexion en laiton plaqué nickel • Contrôle de qualité assisté par ordinateur Syncom Hauts-parleurs supplémentaires •...

  • Page 29: Bose Corporation

    ©2004 Bose Corporation The Mountain, Framingham, MA 01701-9168 USA 250811-FRAvo AM Rev.04...
