WOHLHAUPTER Alu-Line Basic D 60 Series Operating Instructions Manual

Boring tools for rough and finish machining
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Bedienungsanleitung
Ausdrehwerkzeuge für die
Vor- und Fertigbearbeitung
für Ø 200 – 3255 mm
Operating instruction
Boring tools for rough and finish machining
for Ø 200 – 3255 mm (Ø 7.87" – 128.15")
Mode d'emploi outils d'alésage
pour les travaux d'ébauche et de finition
pour Ø 200 – 3255 mm
www.wohlhaupter.com
DE
GB
F

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Alu-Line Basic D 60 Series and is the answer not in the manual?

Questions and answers

Summary of Contents for WOHLHAUPTER Alu-Line Basic D 60 Series

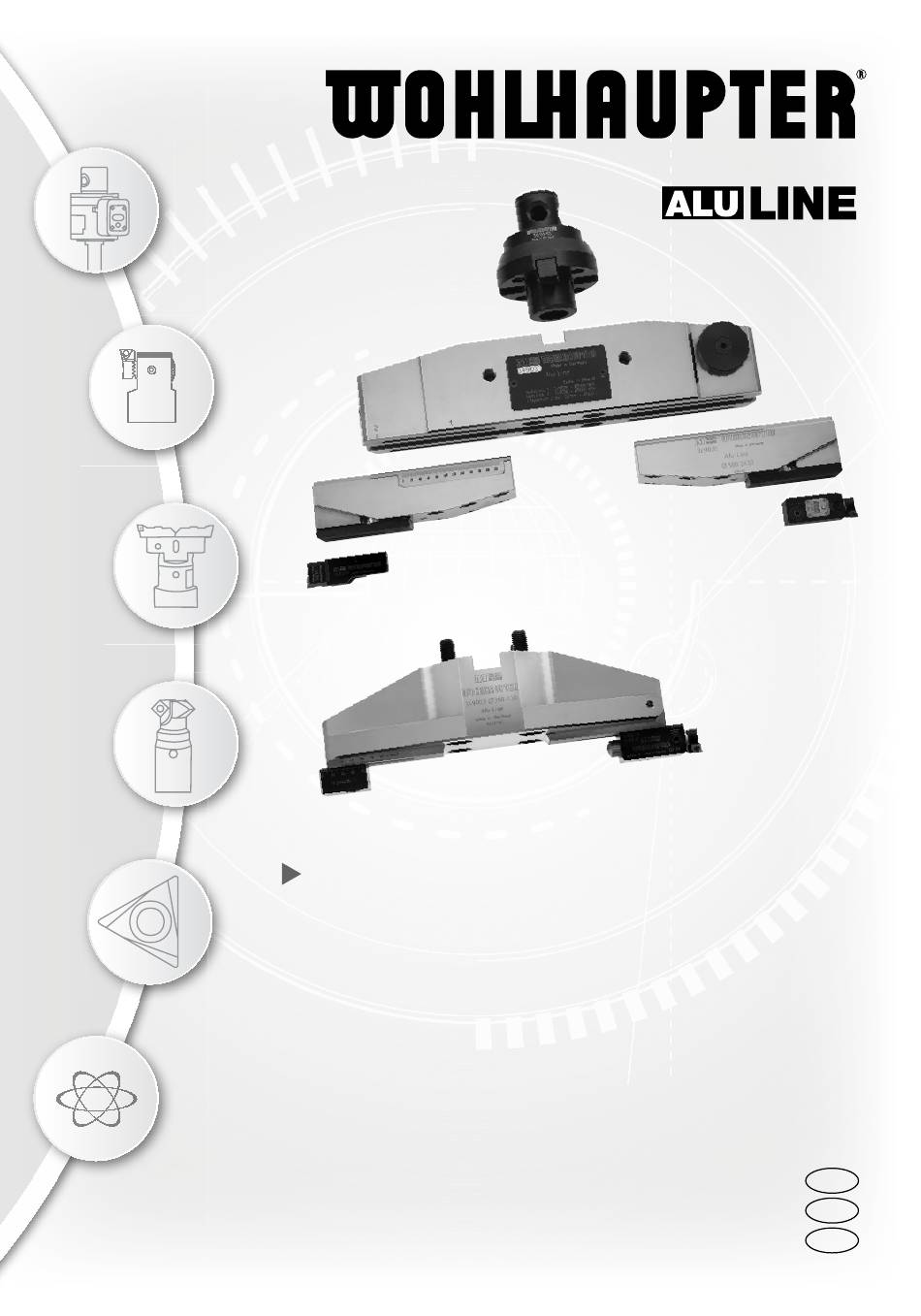

  • Page 1 Ø 200 – 3255 mm Operating instruction Boring tools for rough and finish machining for Ø 200 – 3255 mm (Ø 7.87“ – 128.15“) Mode d’emploi outils d’alésage pour les travaux d’ébauche et de finition pour Ø 200 – 3255 mm www.wohlhaupter.com...

  • Page 2: Table Of Contents

    6.8 Gegengewicht 6.9 Axial-Einstechwerkzeug 6.10 Befestigungsschrauben Wendeschneidplatten 6.11 Bedienschlüssel 7. Technische Daten 7.1 Max. zulässige Drehzahl 7.2 Benötigtes Drehmoment English Français Wohlhaupter-Werkzeuge unterliegen einer ständigen technischen Weiterent wick lung. Aktuelle Informationen erhalten Sie aus unseren Produkt-Katalogen sowie im Internet unter www.wohlhaupter.com.

  • Page 3: Sicherheitshinweise

    3. Bedienung für den Benutzer ent stehen. Garantie- und Gewähr leistun gen können nur bei Verwen- 3.1 Grundschienen, Kerbzahnschienen dung von Original-Wohlhaupter-Ersatz- Zur Aufnahme des Werkzeuges in die und -Zubehörteilen übernommen werden. Ma schine ist eine geeignete (!) Grundauf- Bewahren Sie die Bedienungsanleitung nahme zu wählen.
  • Page 4 Zur Befestigung aller Komponenten dieses Grundschiene sind mehrere Nullstriche Ausdrehwerkzeuges sind nur Original- angebracht. Die Zuordnung der Nullstriche Wohlhaupter-Befestigungsteile zulässig. zu den Kerbzahnschienen mit dem jewei- Anziehdrehmomente siehe Zubehör und ligen Ausdrehbereich ist auf dem Typen- Er satzteile ab Seite 9.

  • Page 5: Plattenhalter

    Deutsch 3.2 Plattenhalter Höheneinstellung (axial): Hierzu ist die Befestigungsschraube ③ Es stehen verschiedene Platten hal- zu lösen und der Plattenhalter mit der ter zur Vor wärtsbearbeitung, zum Nach stell schraube ④ im Bereich + 0,9 bis Fasen, zur Rück wärts bearbeitung –...

  • Page 6: Gegengewicht

    Platten halter befestigt wird. Ð0,4 +0,4 Ð0,4 +0,4 22 ⃝ ⃝ ⑱ Als Zubehör können bei Wohlhaupter ⑰ Kühl schmierstoffrohre angefragt werden. ⑲ Diese werden in das Spritzdüsen-Element ⑳ ein geschraubt und führen den Kühl- schmier stoff direkt an die Schneide.

  • Page 7: Wartung

    Die sichtbaren unbeschichteten Stahlteile sind gelegentlich mit einem leichten Ölfilm zu versehen. 6. Zubehör und Ersatzteile Zubehör ist nicht im Lieferumfang enthalten und ist separat zu bestellen, siehe auch Katalog 90100 Systemwerkzeuge und www.wohlhaupter.com. 6.1 Basic D 60, Ø 200 – 505 mm ④ ⑤...

  • Page 8: Basic D 40, Ø 200 - 520 Mm

    Deutsch 6.2 Basic D 40, Ø 200 – 520 mm Befestigungsteile für Fein dreh- werkzeug 337 und 537digital und Gegengewicht (nicht im Liefer um fang enthalten) ③ Ø 200 – 520 mm Kerbzahn- Zylinderschraube ② Spann- Zylinderschraube ④ Gewindestift ⑤ schiene ①...

  • Page 9: Eco D 60, Ø 465 - 1020 Mm

    Deutsch 6.3 Eco D 60, Ø 465 – 1020 mm ⑩ ⑬ ⑫ ⑭ ⑪ Befestigungsteile für Fein dreh werkzeug 337 und 537digital und Gegengewicht ⑨ (nicht im Liefer um fang enthalten) ⑦ ⑧ Grund- Zylinderschr.⑧ Spann- Zylinderschr.⑩ Scheibe⑪ Kerbzahn- Spann- Zylinderschr.

  • Page 10: Flex D 60, Ø 500 - 3255 Mm

    Deutsch 6.4 Flex D 60, Ø 500 – 3255 mm ⑬ ⑫ ⑪ ⑨ ⑩ ⑧ ⑦ Befestigungsteile für Fein dreh werkzeug 337 und 537 digital und Gegengewicht (nicht im Liefer um fang enthalten) ① ④ ⑥ ⑤ ② ③ Grund- Zylinderschraube ②...

  • Page 11: Plattenhalter

    Deutsch 6.5 Plattenhalter Plattenhalter für die unterschiedlichsten Anwendungen und für die verschiedens- ten Wendeschneidplattenformen siehe Katalog 90100 Systemwerkzeuge und www.wohlhaupter.com sowie auf Anfrage. +0,9 Ð0,5 +0,9 Ð0,5 6.6 Höheneinstellbarer Plattenhalter ⑤ (Schruppeinheit) ④ ③ ② ① Auf- Einstellschraube ② Plattenhalter ③...

  • Page 12: Gegengewicht

    Deutsch 6.8 Gegengewicht ② ③ ① Zylinderschraube ① Spann- Teller- Gegengewicht Schlüssel bolzen ② feder ③ Best.-Nr (Anziehdrehm.) Best.-Nr. Best.-Nr. Best.-Nr. zu Feindrehwerkzeug 337: Basic D 40, D 60 115163 215105 337105 337011 s6/B (25 Nm) Eco D 60 Flex D 60 115172 s6/B (25 Nm) 215105...

  • Page 13: Befestigungsschrauben Wendeschneidplatten

    Deutsch 6.10 Befestigungsschrauben der gebräuchlichsten Wendeschneidplatten Wendeschneid- Senkschraube ①Torx-Schlüssel platten-Form Best.-Nr. (Anziehdrehm.) ① 115535 T 7/H (0,9 Nm) 115676 T 8/H (1,2 Nm) 115676 T 8/H (1,2 Nm) 115673 T 15/H (3,0 Nm) 215149 T 20/H (5,0 Nm) 215149 T 20/H (5,0 Nm) 115673 T 15/H (3,0 Nm) 215149...

  • Page 14: Technische Daten

    Deutsch 7. Technische Daten 7.1 Max. zulässige Drehzahl • Die erforderlichen Montage- und Befestigungs- • Die angegebenen Drehzahlen sind auf einen schrauben sind vor Arbeitsbeginn auf das symmetrischen Werkzeugaufbau ausgelegt. richtige Anziehdrehmoment zu prüfen. Asym metrische Aufbauten reduzieren die Werte •...
  • Page 15 Deutsch Eco D 60, Ø 465 – 1020 mm Ausdrehbereich Grundschiene Kerbzahnschiene Max. zulässige Ø mm Best.-Nr. Gewicht Best.-Nr. Gewicht Drehzahl in min 349014 5,9 kg (Stahl) 465 – 605 349005 11,8 kg 349015 2,2 kg (Alu-Line) 349014 5,9 kg (Stahl) 605 –...

  • Page 16: Benötigtes Drehmoment

    Deutsch 7.2 Benötigtes Drehmoment Bearbeitung 2-schneidig, GGG-50, Vc = 150 m/min., ap = 1,0 mm Ausdreh-Ø (mm) Bearbeitung 2-schneidig, GGG-50, Vc = 150 m/min., ap = 1,0 mm Ausdreh-Ø (mm) Die ermittelten Drehmomente sind theoretische Werte, die stark von den Zer spanungs - bedingungen beeinflußt werden.
  • Page 17 Längere Standzeit durch 4-schneidiges Save money with longer tool life provided by the Wendeschneidplattendesign 4-sided insert design Erhöhte Produktivität der einschneidigen Zerspanung Increased penetration rates due to single e ective auf Maschinen mit geringer Leistung cutting on light duty machines www.wohlhaupter.com | www.alliedmachine.com...
  • Page 18 English Contents Page 1. Safety Information 2. Application 3. Operation 3.1 Base slide, serrated slide 3.2 Insert holder 3.3 Height-adjustable insert holder (Roughing Unit) 3.4 Precision boring tool 337 and 537digital 3.5 Counterweight 3.6 Axial grooving unit 4. Internal Cooling Lubricant Supply 5.

  • Page 19: Safety Information

    Warranty application. provisions can be implemented in the event that original Wohlhaupter spare parts and accessories are used. 3. Operation Keep the operating instructions in a safe place for future use.
  • Page 20 Fastening is with cap screws and state. clamping bolts (the quantity depends on Only original Wohlhaupter clamping ele- the size of the serrated slide). Several zero ments are permissible for fastening all scale lines are applied on the base slide.

  • Page 21: Insert Holder

    English Height adjustment (axial): 3.2 Insert holder To do this, loosen the fixing screw ③ and Various insert holders for forward adjust the insert holder with the adjusting machining, for chamfering, for screw ④ in the range + 0.9 to -0.5 mm. reverse machining and for outside Then tighten the fixing screw again.

  • Page 22: Counterweight

    349033 / 349038 ⃝ ⃝ Ð0,4 +0,4 +0,4 Cooling lubricant pipes are available as accessories from Wohlhaupter on request. ⑱ They are screwed into the spray nozzle ele- ⑰ ment and route the cooling lubricant direct- ⑲ ly to the cutting edge.

  • Page 23: Maintenance

    English 5. Maintenance No maintenance! To ensure the tool has a long service life, it must be cleaned after use. A light film of oil should be applied to the visible, uncoated steel parts from time to time. 6.1 Basic D 60, Ø 200 – 505 mm (Ø 7.87“ – 19.88“) ④...

  • Page 24: Basic D 40, Ø 200 - 520 Mm

    English 6.2 Basic D 40, Ø 200 – 520 mm (Ø 7.87“ – 33.07“) Fixings for precision boring tool 537digital and 337 and counter weight (not included in the equipment supplied) Ø 200 – 520 mm (Ø 7.87“ — 20.47“) Serrated Cap screw ②...

  • Page 25: Eco D 60, Ø 465 - 1020 Mm

    English 6.3 Eco D 60, Ø 465 – 1020 mm (Ø 18.31“ – 40.16“) ⑬ ⑫ Basic Cap screw ⑧ Clamping Cap screw ⑩ Disc ⑪ Serrated Clamping Cap screw ⑭ slide ⑦ Part No. bolt ⑨ Part No. slide ⑫ bolt ⑬...

  • Page 26: Flex D 60, Ø 500 - 3255 Mm

    English English 6.4 Flex D 60, Ø 500 – 3255 mm (Ø 19.69“ – 128.15“) ⑬ ⑫ ⑪ ⑩ ⑧ ⑨ ⑦ Fixings for precision boring tool 537digital and 337 and counter weight (not included in the equipment supplied) ① ⑥...

  • Page 27: Insert Holder

    English 6.5 Insert holder Insert holders for diverse applications and diverse reversible insert types: see catalog 90100 System tools and www.wohlhaupter.com. Information is also available on request. +0,9 Ð0,5 +0,9 Ð0,5 6.6 Height-adjustable insert holder ⑤ (Roughing Unit) ④ ③...

  • Page 28: Counterweight

    English 6.8 Counter weight ② ③ ① Cap screw ① Clamping Disc Counter weight bolt ② spring ③ Part No. (torque) Part No. Part No. Part No. for precision boring tools 337: Basic D 40, D 60 115163 215105 337105 337011 s6/B (25 Nm) Eco D 60...

  • Page 29: Screws For Securing Inserts

    English 6.10 Fastening screws for the most common indexable inserts Insert Countersunk Service key, form screw ① torx Part No. (torque) Nm in.lbs. ① 115535 T 7/H 7.97 115676 T 8/H 10.62 115676 T 8/H 10.62 115673 T 15/H 25.55 215149 T 20/H 44.25...

  • Page 30: Technical Data

    English 7. Technical data 7.1 Max. permissible speeds: • The mounting and fixing screws required must • The speeds stated are designed for a symme- be checked for correct tightness before work is trical tool design. Asymmetrical designs reduce started. values by 50%.
  • Page 31 English Eco D 60, Ø 645 – 1020 mm Boring range Basic slide Serrated slide Max. permissible Ø mm Part No. Weight Part No. Weight speed lbs. lbs. in rpm 349014 13.0 (steel) 465 – 605 349005 11.8 26.0 349015 4.9 (Alu-Line) 349014 13.0 (steel)

  • Page 32: Required Torque

    English Requiered Torque Finish machining, double-edged, GGG-50, Vc = 150 m/min., ap = 1,0 mm Boring range (mm) Rough machining, double-edged, GGG-50, Vc = 150 m/min., ap = 1,0 mm Boring range (mm) The calculated torques are theoretical values that are strongly influenced by machining conditions.
  • Page 33 Multi layer PVD coating Disponible à partir de Ø 0.4 mm PVD-Beschichtung From Ø 0.4 mm available Disponible en 2xD et 3xD Schon ab Ø 0,4 mm erhältlich Available in 2xD and 3xD In 2xD und 3xD erhältlich www.wohlhaupter.com | www.alliedmachine.com...
  • Page 34 6.11 Clés de service 7. Données techniques 7.1 Vitesse de rotation max. admissible 7.2 Couple requis Les outillages Wohlhaupter sont en développement permanent. Les informations les plus récentes sont disponibles à partir de nos catalogues ainsi que sous le site Internet www.wohlhaupter.com.

  • Page 35: Instructions De Sécurité

    3.1 Guides de base, guides crantés d‘avoir utilisé des pièces de rechange et Choisir un module de base approprié pour des accessoires Wohlhaupter d‘origine. fixer l‘outil dans la machine. Nous recom- Conservez soig neusement le mode d’emp- mandons pour cela de contacter le fabri- loi pour pouvoir le consulter si besoin est.
  • Page 36 ; elles doivent être sèches et exemptes de graisse lors du montage. cranté). Le guide de base comporte plus- Seules les pièces de fixation Wohlhaupter ieurs traits de zéro. L‘affectation des traits de zéro aux guides crantés avec la zone d‘origine peuvent être utilisées pour le mon-...

  • Page 37: Porte-Plaquettes

    Français Réglage en hauteur (axial) : 3.2 Porte-plaquettes À cet effet, desserrer la vis de fixation ③ Différents porte-plaquettes sont puis régler le porte-plaquettes dans la dis ponibles pour l‘usinage avec plage de + 0,9 à – 0,5 mm au moyen de la remon tée de matière en avant ou vis de réglage ④.

  • Page 38: Contrepoids

    349033 / 349038 ⑱ 22 ⃝ ⃝ ⑰ Il est possible de se procurer des tuyaux ⑲ de lubrifiant comme accessoires auprès ⑳ de Wohlhaupter. Ceux-ci sont vissés dans l’embout pulvérisateur et transportent le lubrifiant directement vers la lame. ⑯...

  • Page 39: Maintenance

    6. Accessoires et pièces de rechange Aucun accessoire n‘est livré avec l‘outil. Les accessoires doivent être commandés séparément. Consulter également le catalogue 90100 Systèmes d‘outillage et le site www.wohlhaupter.com. 6.1 Basic D 60, Ø 200 – 505 mm ④ ⑤...

  • Page 40: Basic D 40, Ø 200 - 520 Mm

    Français 6.2 Basic D 40, Ø 200 – 520 mm Pièces de fixation pour outils d’alésage réf. 537digital et 337 et contre-poids (non inclus dans la livraison) Ø 200 – 520 mm Corps Vis à tête cylindrique ② Boulon de Vis à...

  • Page 41: Eco D 60, Ø 465 - 1020 Mm

    Français 6.3 Eco D 60, Ø 465 – 1020 mm ⑬ ⑫ Guide de Vis cylindr. ⑧ Boulon de Vis cylindr. ⑩ Rondelle Corps Boulon de Vis cylindr. ⑭ base ⑦ No de cde. serrage No de cde. ⑪ crantés ⑫ serrage No de cde.

  • Page 42: Flex D 60, Ø 500 - 3255 Mm

    Français 6.4 Flex D 60, Ø 500 – 3255 mm ⑬ ⑫ ⑪ ⑩ ⑧ ⑨ ⑦ Pièces de fixation pour outils d’alésage réf. 537digital et 337 et contre-poids (non inclus dans la livraison) ① ⑥ ④ ⑤ ② ③ Guide de Vis à...

  • Page 43: Porte-Plaquette

    Français 6.5 Porte plaquettes Porte-plaquettes pour les applications et pour les formes de plaquettes les plus diverses, voir catalogue 90100 Systèmes d‘outillage et le site www.wohlhaupter. com ainsi que sur demande. +0,9 Ð0,5 +0,9 Ð0,5 6.6 Porte-plaquette en décalage ⑤...

  • Page 44: Contrepoids

    Français 6.8 Contre-poids ② ③ ① Vis à tête cylindrique ① Boulon de Rondelle Contre-poids Clé serrage② conique③ No de cde. (couple de rotation) No de cde. No de cde. No de cde. pour outils d’alésage de très haute précision 337: Basic D 40, D 60 115163 s6/B (25 Nm)

  • Page 45: Vis Pour Fixation Des Plaquettes De Coupe

    Français 6.9 Vis pour fixation des plaquettes de coupe Forme de Vis à tête conique ① Clé (Torx) plaquettes No de cde. (couple de rot.) 115535 T 7/H (0,9 Nm) ① 115676 T 8/H (1,2 Nm) 115676 T 8/H (1,2 Nm) 115673 T 15/H (3,0 Nm) 215149...

  • Page 46: Données Techniques

    Français 7. Données techniques 7.1 Vitesse de rotation max admissible • Les vis et autres éléments de montage sont à • Les valeurs des vitesses de rotation préconisées vérifier soigneusement avant le début de travail. sont valables pour un outil symétrique. Pour une •...
  • Page 47 Français Eco D 60, Ø 465 – 1020 mm Capacité d’alésage Guide de base Corps crantés Vitesse de rotation Ø mm No de cde. Poids Best.-Nr. Poids max adm. rpm 349014 5,9 kg (Stahl) 465 – 605 349005 11,8 kg 349015 2,2 kg (Alu-Line) 349014...

  • Page 48: Couple Requis

    Français 7.2 Couple requis Travaux de finition double tranchants, GGG-50, Vc = 150 m/min., ap = 1,0 mm Capacité d’alésage (mm) Travaux d’ébauche double tranchants, GGG-50, Vc = 150 m/min., ap = 1,0 mm Capacité d’alésage (mm) Le couple déterminé sont des valeurs théoriques fortement influencées par les conditions d’usinage.
  • Page 49 Kosten pro Bohrung, reduced cost per hole, increased un coût par trou réduit, une erhöhte Produktivität und eine productivity and outstanding productivité accrue et une hervorragende Werkzeug- tool life. durée de vie exceptionnelle. standzeit. www.wohlhaupter.com www.alliedmachine.com...
  • Page 50 Ils pré coniseront ed customers throughout the world. Expert advice on the spot or on the telephone con- les solutions éco nomiques que vous attendez. stitute just one part of the extensive Wohlhaupter Mitglied im CERTIFIED www.wohlhaupter.com Wohlhaupter GmbH Maybachstraße 4...
