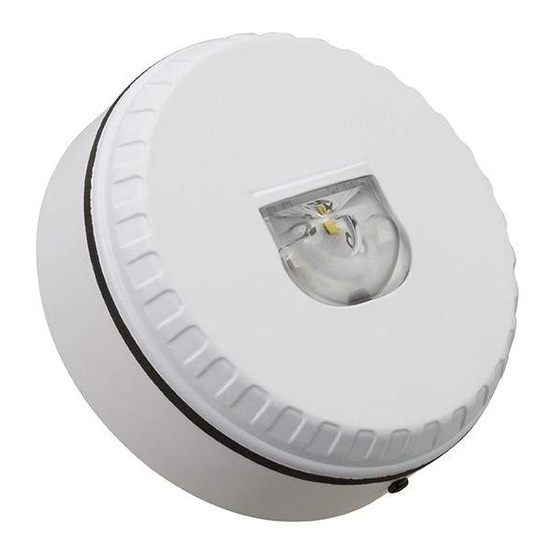

Cooper safety Solista LX Wall Installation Manual

Solista LX Wall
EN54-23 Fire Alarm Devices
Visual Alarm Device for use
in & around buildings
Dispositifs incendie EN54-23
Dispositifs visuels Alarme Feu pour utilisation
à l'intérieur et autour des bâtiments
EN54-23 Feuermeldevorrichtung
Optischer Signalgeber zur Innen-
und Aussenmontage
V
9-60VDC
W
1.5W (max)
2.4m (max)
2.4m
High Power
1 Hz 0.5Hz
W-2.4-7.5
7.5m (135m³)
12V 51mA 27mA 35mA
I
25mA 16mA 16mA
24V
18mA 11mA 11mA
48V
12V 51mA 27mA 35mA
25mA 16mA 16mA
24V
11mA
48V 18mA 11mA
< 120% for 10mS
100mS ON / 900mS OFF
50mS ON / 950mS OFF
0.5mm² - 2.5mm²
˚ C
-25°C ~ 70°C
H FR ABS & Polycarbonate
Be
Li
Na Mg
Type A & B
S IP33C
Cooper Fulleon, Llantarnam Park
Cwmbran, NP44 3AW
www.cooperfulleon.com
1 2 3
93mm
(13)
Low Power
1 Hz 0.5Hz
60mm
W-2.4-2.5
2.5m (15m³)
U & DEEP BASE
Embase U & Haute
19mA
U & Tiefer Sockel
10mA
66mm
9mA
19mA
10mA
9mA
SHALLOW BASE
Embase basse
Flacher Sockel
38mm
Type B
D IP65 U IP65
• Screws are not supplied
• Vis non fournies
• Schrauben sind nicht beigefuegt
IP33C
IP65
IP65
- -
ON
1
0
1 2 3
1Hz 1
PASS
0.5Hz 0
PASS
High Power 1 PASS
P
Low Power 0 PASS
R G
0
White or Red PASS
B
• Drilling diameter must be adjusted to the diameter of the cable.
• Le diamètre de perçage doit être adapté au diamètre des câbles.
• Drilling diameter must be adjusted to the diameter of the cable.
• Cable Glands must be compatible with declared cable size.
• Les presses-étoupes doivent être adaptés à la section des câbles déclarée
• Kabeldurchfuehrungen muessen mit den angegebenen
Kabelabmessungen kompatibel sein
• Please use a gasket on both sides.
• Un joint torique doit être utilisé
de chaque côté.
• An jeder Seite muss ein Dichtungsring
angebracht werden.
W
Wall Mounted: W-2.4-7.5
7.5m (y)
Product Manual M12-002
customerservice@cooperfulleon.com
01633 628566
IP65
IP65
7.5m (y)
25-11214-B
