BionX RC3 Instructions

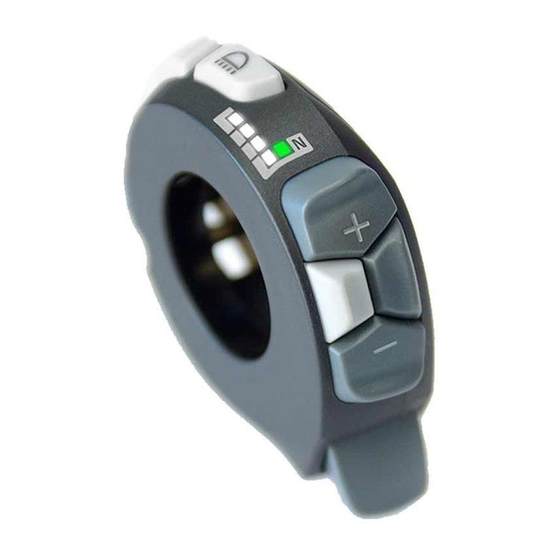

RC3 Controller #01-6070 / #01-6079
A
B
A
B
Vor der Installation oder vor dem Trennen der Verbindung muss das System ausgeschaltet sein. Um
mit dem RC3 Controller kompatibel zu sein, muss das System nach 2008 hergestellt worden sein
und über eine 48V BionX-Batterie verfügen.

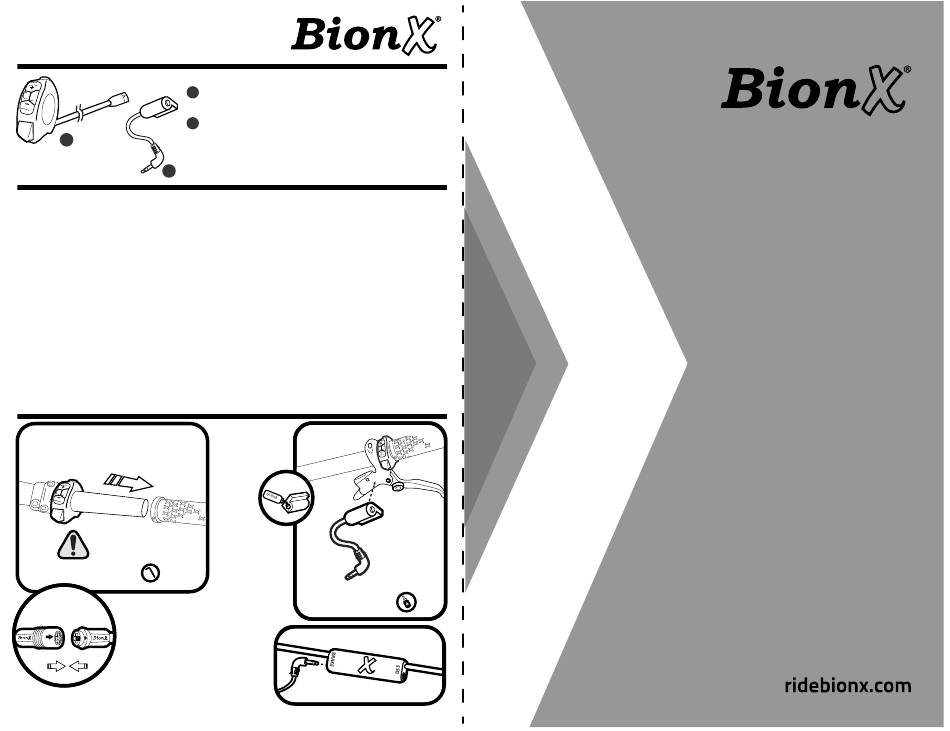

1. Entfernen Sie den Fahrradgriff sowie, falls vorhanden, Brems- und Schalthebel. Schieben Sie den
zRC3 Controller auf die Lenkstange. Stellen Sie sicher, dass das Modul, je nach Positionierung,
weder Brems- noch Schalthebel behindert.
2. Ziehen Sie den RC3 Controller Stellring mit einem 2,5mm Inbusschlüssel handfest an.
3. Montieren Sie den Fahrradgriff sowie, falls vorhanden, Brems- und Schalthebel wieder an die
Lenkstange.
4. Verbinden Sie den RC3 Controller mit dem bestehenden Batterie-Kommunikationsanschluss.
5. Verbinden Sie den RC3 Controller und das BionX-System mit dem BionX Bike-Interface
(ausschließlich verfügbar für autorisierte Fachhändler) und aktualisieren Sie die Firmware. Fahren
Sie das System komplett herunter und entfernen Sie das BionX Interface-Tool.
6. Ist dieser Vorgang abgeschlossen, montieren Sie den Bremsschalter, indem Sie den Bremshe-
belkörper mit Isopropylalkohol reinigen und den Schaumstoff andrücken.
7. Stecken Sie den Bremsschalter in die RC3-Verbindung und schieben Sie den Schalter in das
Schaumstoffträgerelement. Überprüfen Sie die Funktionalität, indem Sie mit dem vorhandenen
Magneten am Bremshebelarm ziehen. Sie werden feststellen, dass der Generatormodus einsetzt,
sobald die LEDs des RC3 zu blinken beginnen.
8. Wenn das System den Generatormodus reibungslos an- und ausschaltet, verkleben Sie den
Bremsschalter mit dem Schaumstoffträgerelement.
RC3 Controller
2.5
Der Gashebel darf Schalt- und
Bremshebel nicht behindern!
mm
Verbinden Sie den Batteriestrang mit dem RC3
Controller – Richten Sie den weißen Pfeil und das
Dreieck immer aufeinander aus!
Enthält:
RC3 Controller mit 190mm Kabel ODER RC3 Controller mit
2100mm Kabel wie angegeben.
Bremsschalter mit 2,5mm Klinkenstecker und Schaumstoff-
trägerelement.
Die detaillierte Bedienungsanleitung entnehmen Sie bitte
dem BionX Benutzerhandbuch auf www.ridebionx.com.
Bremsschalter
& Magnet
Reinigen Sie den Hebel mit
Isopropylalkohol, bevor Sie
den Trägerschaum und den
Magnet anbringen.
Stecken Sie den Bremsschalter in die RC3-Verbindung
CA
RC3 Controller Instructions
Instructions Contrôleur RC3
RC3 Controller
Gebrauchsanleitung
#01-6073 REV A
