Sunlite LANDSCAPE25 Quick Start Manual

Landscape25 - "Ls25-" - Led Landscape Luminaire

Important Safety InStructIonS - Save theSe InStructIonS

uSe only wIth claSS 2 power unIt

• These products are only suitable for connection to a Class 2 power
source and have not been evaluated for use when connected to a power
source that does not comply with Class 2 voltage and energy limited
supplies.
warnIng - rISk of electrIc Shock.
• Install all luminaires 10 ft (3.05 m) or more from a pool, spa, or fountain.
all InStallatIonS of landScape25 Should be
performed by a certIfIed electrIcIan and be In
complIance wIth the natIonal electrIcIanS code aS well
aS local codeS.
the maIn low voltage cable IS Intended for Shallow
burIal - leSS than 6 IncheS (152 mm)
conSIgneS de SÉcurItÉ ImportanteS - conServeZ SoIgneuSement ceS InStructIonS
a utIlISer unIquement avec une Source d'alImentatIon
de claSSe 2
• Ces produits doivent être branchés uniquement à une source
d'alimentation de classe 2 et n'ont pas été testés pour une utilisation lors
d'une connexion à une source d'énergie non conforme à la tension de
classe 2 et à l'approvisionnement en énergie limitées.
avertISSement – rISque d'ÉlectrocutIon
• Installez tous les luminaires de 10 pieds (3,05 m) ou plus d'une piscine,
d'un spa, ou d'une fontaine.
ce produIt doIt Étre InStallÉ Selon le code
d'InStallatIon pertInent, par une perSonne quI connaÍt
bIen le produIt et Son fonctIonnement aInSI que leS
rISqueS InhÉrentS.
le cÂble de baSSe tenSIon prIncIpal eSt conÇu pour un
enfouISSement peu profond - moInS de 6 pouceS (152 mm)
M M I
odel ax nput
LS25

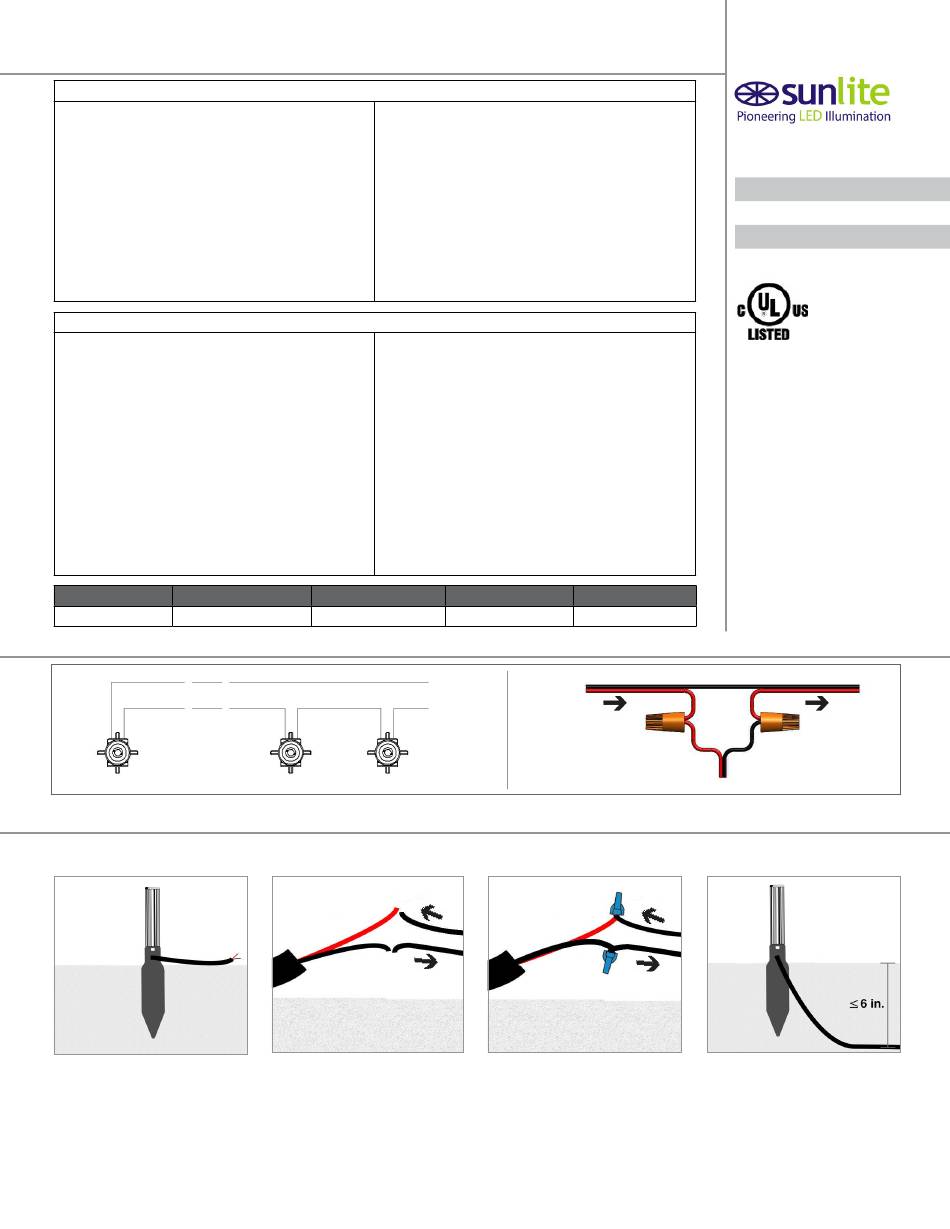

F W :
Ixture IrIng
R(+) B(-)
LS25
Suggested wiring utilizes silicone filled wire nuts in alignment with the direction of current flow from the driver.
f i i
ixturE nStaLLation nStruCtionS
turn power off before any instaLLation, inspection or removaL of fixture/wiring.
standard main Low voLtage cabLe Length is 12 inches (30.48 cm). consuLt factory for additionaL Lengths of cabLe.
1
Determine desired location for fixture
and push into the ground. Make sure to
push the fixture deep enough to cover
majority of the stake.
connectorS uSed to connect a lumInaIre or output
cIrcuIt component to the maIn low voltage cable
Shall be copper or copper alloy, or the equIvalent.
when InStalled the connectIon Shall guard agaInSt
Inadvertent ShortIng of current carryIng partS. wIre
nutS are not to be uSed unleSS provIded wIth corroSIon
protectIon and Intended for outdoor uSe.

SuItable for wet locatIonS

unIt low voltage cable Shall:
• Be protected by routing in close proximity to the luminaire or fitting, or
next to a building structure such as a house or deck;
• Not be buried except for a maximum 6 inches (15.2 cm) in order to
connect to the main low voltage cable; and,
• Have the length cut off so that is connected to a connector within
6 inches (15.2 cm) from a building structure, a luminaire, or fitting.
leS connecteurS Servant À connecter un lumInaIre ou
un compoSant de cIrcuIt de SortIe du cÂble baSSe
tenSIon prIncIpal doIvent Être en cuIvre ou allIage
de cuIvre ou un ÉquIvalent. une foIS le raccordement
effectue le proteger contre leS court-cIrcuItS
accIdentelS deS conducteurS ÉlectrIqueS. leS
ÉlÉmentS de cÂblage ne doIvent paS Être utIlISÉS À
moInS de dISpoSer d'une protectIon contre la
corroSIon et conÇu pour un uSage eXtÉrIeur.
compatIble avec deS envIronnementS mouIlleS.
le cÂble baSSe tenSIon de l'appareIl doIt:
• Être protégé en le faisant passer à proximité du luminaire ou du montage
ou à côté d'une structure de bâtiment comme une maison ou une
terrasse;
• Ne doit pas enterré sauf à 6 pouces au maximum (15,2 cm) afin de
pouvoir le connecter au câble de basse tension principale; Coupez
• Coupez également la périphérie de sorte qu'elle soit reliée à un
connecteur à moins de 6 pouces (15,2 cm) à partir d'une structure de
bâtiment, un luminaire ou un montage.
V (V ) M W
oltage dc ax attage
24 8
t D
o RivER
R(+) B(-) R(+) B(-)
LS25 LS25
:
R (+)
B (-)
2
Match up the correct wires to be
connected from the fixture and the
driver. Make sure to properly set up
wires according to the 700mA current
being used (See Fixture Wiring
Diagram).
l t
aMp ype
LED
+vDC
-gND
R (+)
B (-)
3
For each wiring connection, insert the
fixture wire and driver wire into the wire
nut. Twist the wire nut until wires are
locked and the connection has been
made. Repeat this step for all fixtures
along series.
soLid state Led
LS25
exterior spot Light
dimming capabLe
E464824
C :
ontaCt
4811 Quail Crest Place
Lawrence, KS 66049
www.sunlitest.com
T:785.856.0219
C
ErtifiCation
UL and cUL
Wet Location Listed
IP66 Rated
E :
nErgy
>0.9 Power Factor
700mA / ~ 10VDC
t
ype
-30° C to 40°C
U
pLight
t D t S
o RivER o
R (+) B (-)
F
ixtURE
4
Either hide wires in ground or place
wires out of sight. Angle fixture in
target direction.
:
ERiES
