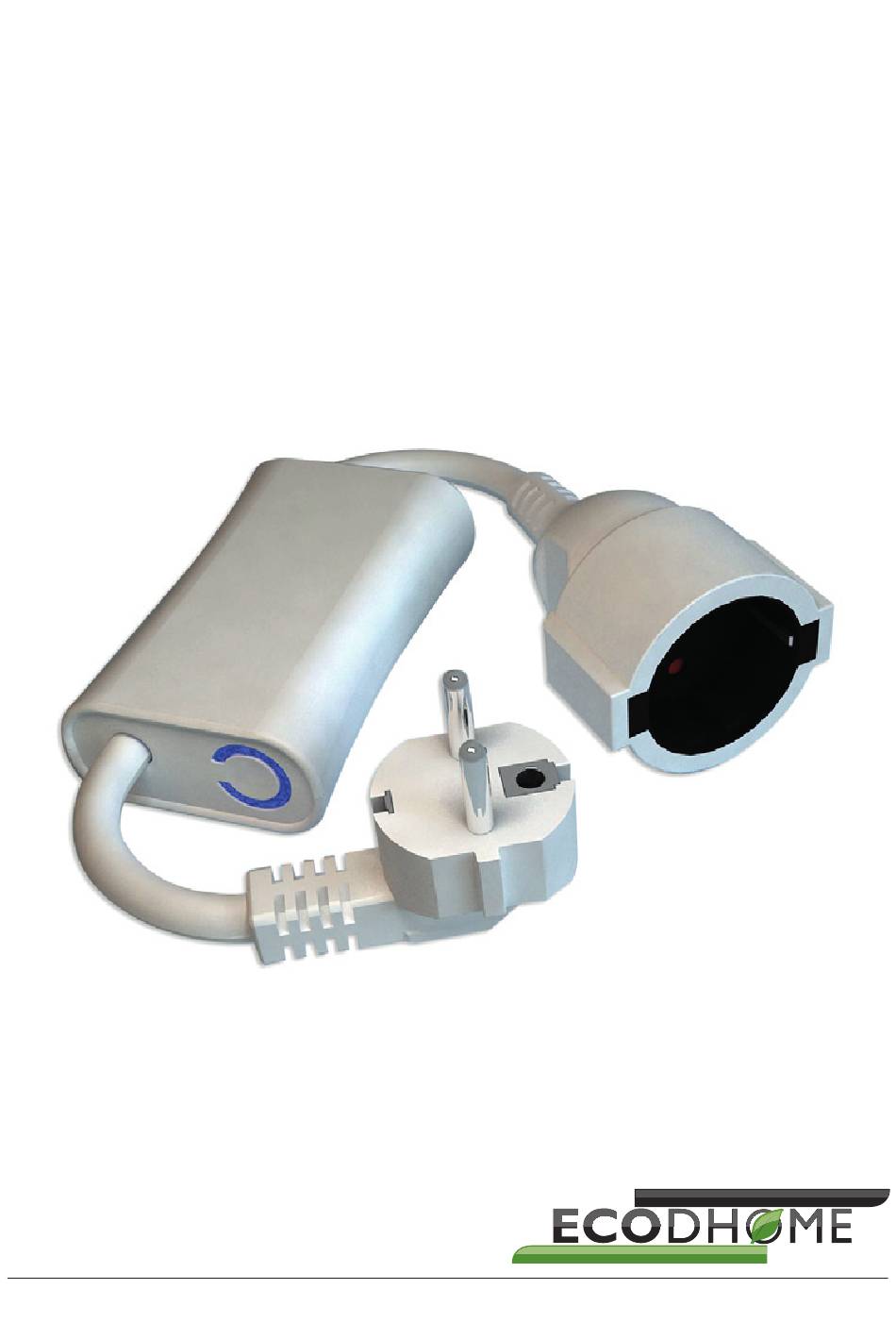

- Page 1 Att uatore e misuratore in linea Manuale di istruzioni www.ecodhome.com...
-
Page 2: Table Of Contents
Sommario 3 – Introduzione 4 – Descrizione e specifiche prodotto 4 – Installazione 5 – Funzionamento 6 – Smaltimento 7 – Garanzia... -
Page 3: Introduzione
Introduzione SmartDHOME vi ringrazia per aver scelto questo at- tuatore e misuratore in linea per l’automazione degli impianti. Il presente modulo è un dispositivo certificato Z-Wave, compatibile con qualsiasi rete abilitata Z-Wave. Tutti i dispositivi Z-Wave alimentati dalla rete elettrica svolgono anche la funzione di ripetizione di segnale per i dispositivi alimentati a batterie, aiutando ad eliminare possibili zone d’ombra del segnale. Questo attuatore permette di controllare (attivare/ disattivare) le utenze a cui è stato collegato e di inviare un report immediato del consumo di energia al gate- way Z-wave a cui è stato associato. Attivare o disattivare le utenze in funzione delle reali esigenze permette di risparmiare energia. -
Page 4: Descrizione E Specifiche Prodotto
Descrizione e specifiche prodotto Il presente dispositivo è stato studiato per un utilizzo interno. Specifiche Protocollo: Z-Wave. Frequenza di trasmissione: 868.42 MHz. Portata del segnale: 30 m in campo aperto. Tensione operativa: 230 Vac. Misure: W e kWh. Corrente misurabile: 2300 W o 10 A. Grado di protezione: IP20. Dimensione: 420 (A) * 60 (L) * 30 (P) mm. Contenuto confezione 1 Attuatore e misuratore in linea. 1 Manuale di istruzioni. Installazione Sulla base del dispositivo è presente il pulsante di accoppiamento che è utilizzato per l’inclusione... -
Page 5: Funzionamento
l’esclusione, o l’associazione. Per l’inclusione/esclusione del dispositivo: po- sizionare il gateway in modalità inclusione/esclu- sione, premere il pulsante di accoppiamento del dispositivo per 3 volte consecutive entro 1.5 sec. A questo punto il dispositivo sarà incluso/escluso. Bottone Nota: se il dispositivo è stato correttamente incluso dal gateway Z-wave a cui era associato, l’indicatore LED di colore blu diventerà fisso. Se il dispositivo è stato correttamente escluso, l’indicatore LED di colore blu lampeggerà. Funzionamento Appena l’attuatore sarà collegato all’utenza da control- lare l’indicatore LED sarà acceso o spento in maniera fissa (a seconda che esso sia acceso o meno) e sarà in grado di rilevare e trasmettere i dati di consumo rilevati... -
Page 6: Smaltimento
o attivare le regole domotiche definite dal gateway Z- wave. I dati energetici (W o kW) saranno disponibili sull’interfaccia utente corrispondente. L’utenza collegata può essere disattivata anche manu- almente semplicemente premendo l’interruttore LED presente sull’attuatore. Smaltimento Non smaltire apparecchi elettrici nei rifiuti urbani indif- ferenziati, utilizzare servizi di raccolta differenziata. Contattare il comune locale per informazioni riguar- danti i sistemi di raccolta disponibili. Se gli apparecchi elettrici vengono smaltiti in discariche o nei posti non appropriati, le sostanze pericolose pos- sono fuoriuscire nelle acque sotterranee ed entrare nella catena alimentare, danneggiando la salute e il benessere. -
Page 7: Garanzia
Garanzia Visita il link: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com P/N 01335-1300-00 Rev. 11/2014... - Page 10 Inline switch and power meter Installati on Manual www.ecodhome.com...
- Page 11 Summary 10 – I ntroduction 11 – Product description and specification 12 – Installation 12 – O peration 13 – Warning 14 – Limited warranty...
-
Page 12: Introduction
Introduction Thanks for choosing the SmartDhome inline switch and power meter for pairing with the home automa- tion gateway.This module is a Z-Wave enabled device and is fully compatible with any Z-Wave enabled network. Every mains powered Z-Wave enabled device acts as a signal repeater and multiple devices result in more possible transmission routes, which helps eliminate “RF dead-spots”. The device is a Z-Wave appliance switch, which can report wattage energy usage or kWh energy usage to a Z-Wave gateway. It can also be controlled by other Z-Wave devices, to turn on/off when appropriate. -
Page 13: Product Description And Specification
Product description and specification For indoor use only. Specification Protocol: Z-Wave. Frequency range: 868.42 MHz. Operating range: 30 m uninterrupted. Power supply: 230 Vca mains. Measurement: Watts or kWh. Maximum power connected: 2300 W or 10 A. Degree of protection: IP20. Dimensions: 420 (H) * 60 (W) * 30 (D) mm. Package contents 1 Inline switch and power meter. 1 Installation manual. -
Page 14: Installation
Installation On the device, there is a button which is used to carry out the inclusion, exclusion or association. To put a Z-Wave wireless gateway into inclusion/ exclusion mode, press the button 3 times faster. Note: if the device was correctly included into the Z- Wave gateway, the Status Indication LED will be solid. If the device was correctly excluded from the Z-wave network, the LED will blink. Operation As soon as the inline switch is connected to the appli- ance you want to control, the LED indicator will be solid on and the device detects and transmits the consump- tion data (W or kW) or it can activate the rules defined... -
Page 15: Warning
by the Z-wave home automation gateway. If this function is supported by the Z-Wave gateway to which it is paired, energy consumption data will be avail- able on the user interface. Warning Do not dispose of electrical appliances along with gen- eral waste, use separate collection facilities. Contact your local council for information regarding the collection systems available. If electrical appliances are disposed of in landfills or dumps, hazardous substances can leak into the ground- water damaging the environment and human health. When replacing old appliances with new ones, the re- tailer is legally obligated to take back your old appli- ance for disposal free of charge. -
Page 16: Limited Warranty
Limited warranty Visit the website page: http://www.ecodhome.com/acquista/garanzia-e-ri- parazioni.html SmartDHOME Srl www.ecodhome.com info@smartdhome.com For United Kingdom and Ireland only, refer to: www.ecodhome.co.uk info@smartdhome.co.uk P/N 01335-1300-00 Rev. 03/2014...
