Amp Hound™
OWNER'S MANUAL • MANUAL DEL USUARIO • GUIDE D'UTILISATION
READ THE ENTIRE MANUAL BEFORE USING THIS PRODUCT.
FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY OR DEATH.
LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO. CUALQUIER
FALLA PODRÍA RESULTAR EN SERIAS LESIONES O PODRÍA SER MORTAL.
LIRE ENTIÈREMENT LE GUIDE AVANTD'UTILISER CE PRODUIT. L'ÉCHEC DE FAIRE
AINSI PEUT S'ENSUIVRE DANS LA BLESSURE SÉRIEUSE OU LA MORT.
Page 1

Advertisement

loading
Need help?

Need help?

Do you have a question about the Amp Hound and is the answer not in the manual?

Questions and answers

Summary of Contents for Cal-Van Tools Amp Hound

  • Page 1 Amp Hound™ OWNER’S MANUAL • MANUAL DEL USUARIO • GUIDE D’UTILISATION READ THE ENTIRE MANUAL BEFORE USING THIS PRODUCT. FAILURE TO DO SO COULD RESULT IN SERIOUS INJURY OR DEATH. LEA EL MANUAL COMPLETO ANTES DE UTILIZAR ESTE PRODUCTO. CUALQUIER FALLA PODRÍA RESULTAR EN SERIAS LESIONES O PODRÍA SER MORTAL.
  • Page 2 Amp Hound™ • Precautions WARNING WEAR SAFETY GOGGLES RISK OF ENTANGLEMENT RISK OF BURN RISK OF EXPLOSION (KEEP SPARKS AWAY FROM BATTERY) WARNING • Wear safety goggles. (User and bystanders) • For use on 6v, 12v and 24v systems only.

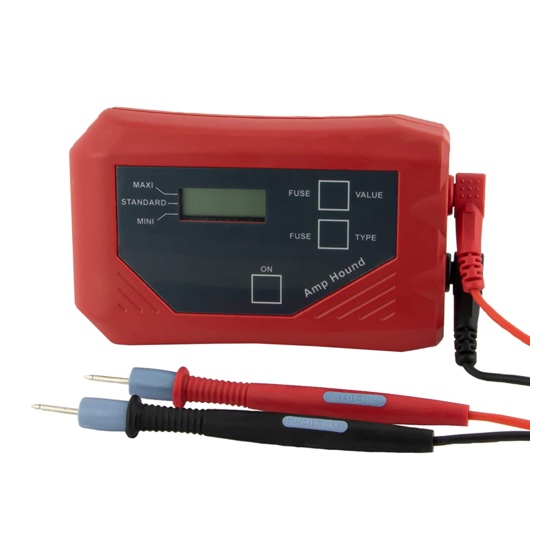

  • Page 3 Amp Hound™ • Introduction The Amp Hound™ is the next level of simplicity and speed in hand-held Auto- motive Current (Amperage) measuring tools. This is a revolutionary new method of Current measurement that now makes it possible to determine the amount of Current in a fused circuit, Without removing the Fuse!! With the Amp Hounds’™...

  • Page 4: Control Panel Functions

    Amp Hound™ • Instructions CONTROL PANEL FUNCTIONS ON BUTTON To turn the unit ON, depress ON button until 3 bars are displayed on the screen. FUSE VALUE Press and release this button to scroll through the fuse amperage options. FUSE TYPE...
  • Page 5 Amp Hound™ • Instructions PARASITIC DRAW TEST This test will locate circuits that are flowing current when the vehicle is turned off. Note: It is normal for some vehicle modules to continue to draw current for 20 minutes after the vehicle is turned off before the module shuts down.
  • Page 6 This helps to ensure that the fuse values that were selected match the actual fuse being tested. A display reading of “OL” means that the circuit amperage is greater than the Amp Hound rated capacity. Page 6...
  • Page 7 Amp Hound™ • Specifications Operating Voltage: 6V, 12V, 24V Amperage Range: 5mA to 50A Minimum Detectable Current: 5ma for 5A fuse, 50ma for 50A fuse Small Scale Resolution: .01A (10mA) Large Scale Resolution: .1A (100mA) Fuse Type / Range*: Mini (ATM) 5A, 7.5A, 10A, 15A, 20A, 25A, 30A...
  • Page 8 Amp Hound™ • Limited Warranty Limited One (1) Year Warranty The “Seller” warrants only to original purchasers who use the Equipment in their business that under normal use, care and service, the Equipment (except as otherwise provided herein) shall be free from defects in material and workmanship for one year from the date of original invoice.
  • Page 9 Amp Hound™ • Precauciones ADVERTENCIA USAR GAFAS DE SEGURIDAD RIESGO DE ATRAPAMIENTO RIESGO DE QUEMADURAS RIESGO DE EXPLOSIÓN (MANTENGA LAS CHISPAS ALEJADAS DE LA BATERÍA) ADVERTENCIA • Usar gafas de seguridad (usuarios y circunstantes). • Para usarse solo en sistemas de 6, 12 y 24 V.
  • Page 10 El usuario solo tiene que colocar un conjunto estándar de puntas de sondeo a lo largo de la parte superior del fusible. La función ACL del Amp Hound™ analiza en- tonces el circuito y proporciona el tono apropiado, basándose en el tipo de circuito que haya encontrado.

  • Page 11: Funciones Del Panel De Control

    Amp Hound™ • Instrucciones FUNCIONES DEL PANEL DE CONTROL BOTÓN DE ENCENDIDO (ON) To turn the unit ON, depress ON button until 3 bars are displayed on the screen. VALOR DEL FUSIBLE (FUSE VALUE) Para activar la unidad, presione el botón de encendido (ON) hasta que se muestren tres barras en la pantalla.
  • Page 12 Amp Hound™ • Instrucciones PRUEBA DE FUGA DE CORRIENTE Esta prueba localizará los circuitos a los que está llegando corriente cuando el vehículo está apagado. Nota: Es normal que algunos módulos del vehículo sigan jalando corriente durante unos 20 minutos después de que se apaga el vehículo, antes de que el módulo se apague.
  • Page 13 Amp Hound™ • Instrucciones MEDICIÓN DEL AMPERAJE Observe el tamaño y valor del amperaje del fusible en el circuito que se va a me- dir.Verifique en las especificaciones del vehículo que este fusible sea del tamaño y el amperaje correctos para el circuito.
  • Page 14 Amp Hound™ • Especificaciones Voltaje de operación: 6, 12 y 24 V Intervalo de amperaje: 5 mA a 50 A Corriente mínima detectable: 5 mA para un fusible de 5 A; 50 mA para fusible de 50 A Resolución a pequeña escala: 0.01 A (10 mA) Resolución a gran escala:...
  • Page 15 Amp Hound™ • Garantía limitada Garantía limitada por un (1) año El “Vendedor” garantiza, únicamente a los compradores originales que utilicen el Equipo en su negocio, que en condiciones normales de uso, cuidado y servicio, el Equipo (salvo que se especifique lo contrario) estará...
