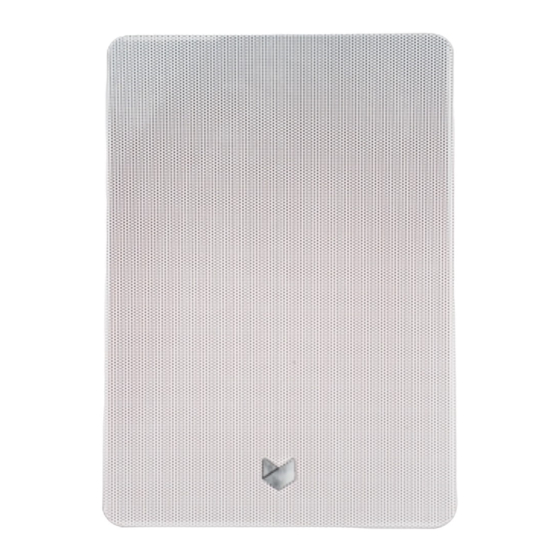

Fox FXWS-410FRLW/FRHW Quick Start Manual

Gehäuselautsprecher mit Wandhalterung
1 Anwendungsmöglichkeiten
Die Lautsprecher können direkt an einen niederohmigen
Verstärkerausgang angeschlossen werden, die Modelle der
H-Serie sind zudem mit einem Übertrager für den Betrieb in
100-V-Anlagen ausgestattet.
Anschlusslösung erfolgt dabei über einen Drehschalter.
Mit ihrem Montagehalter lassen sich die Lautsprecher an der
Wand oder Decke befestigen und sind durch die wetterfesten
Gehäuse auch für geschützte Installationen im Außenbereich
geeignet.
2 Wichtige Hinweise
Die Lautsprecher entsprechen allen relevanten Richtlinien
der EU und tragen daher das CE-Zeichen.
• Setzen Sie die
Temperaturen aus (zulässiger Einsatztemperaturbereich 0 –
40 °C).
• Für die Reinigung
Reinigungsmittel oder Chemikalien verwendet werden.
• Um die Lautsprecher endgültig außer Betrieb zu nehme,
geben Sie diese an Ihren örtlichen Recyclingbetrieb zur
umweltgerechten Entsorgung ab.
3 Inbetriebnahme
ACHTUNG! Bei den Modellen der H-Serie liegt im 100V-
Betrieb berührungsgefährliche Spannung bis zu 100V an den
Lautsprecherleitungen an!
Beachten Sie die Impedanz mit der der Verstärker belastet
werden darf. Eine zu geringe Impedanz kann den Verstärker
beschädigen!
Technische Daten
Modell
Serien
Eingang / Impedanz
Nennbelastbarkeit (W)
Frequenzbereich (Hz)
Kennschalldruck (dBspl)
Lautsprecherbestückung
Anschluss
Breite (mm)
Höhe (mm)
Tiefe (mm)
Gewicht pro Box (kg)
Einsatztemperatur (°C)
FXWS-410/-510/-610 FRLW/FRHW
Die Auswahl
Lautsprecher keinen
dürfen keine aggressiven
FXWS-410FRLW/FRHW
H
100V
10
90-18.000
91
Breitband 10cm
Federklemmen
130
180
100
1,4
0 – 40
1) Trennen Sie die Wandhalterung vom Montagehalter und
befestigen diese mit zwei Schrauben an der gewünschten
Montagestelle (z. B. Wand oder Decke).
2) Den Boxenhalter mit beiden Schrauben an der Box
montieren und an der Wandhalterung anbringen und fest
verschrauben.
der
3) Vor dem endgültigen Festdrehen der Schrauben den
Lautsprecher auf den Beschallungsbereich ausrichten.
4) Schalten Sie den Verstärker VOR der Installation der
Lautsprecher
spannungsfrei zu machen!
5) Je nach Anschluss Technik wählen Sie am Drehschalter
den 100-V-Betrieb oder die Position „8 Ω"
Lautsprecher
Verstärkerausgang betrieben werden soll.
ACHTUNG! In der Position „8 Ω" den Lautsprecher NICHT in
extremen
einer 100-V-Anlage betreiben. Der Lautsprecher und auch
der Verstärker können beschädigt werden!
6) Das Lautsprecherkabel an die Klemmen anschließen.
Dabei auf die gleiche Polung aller Lautsprecher achten (+ =
rote Klemme, - = schwarze Klemme).
Technische Daten können ohne vorherige Ankündigung
geändert werden. Die CE Konformitätserklärung steht für
Sie in unserem Download Bereich auf unserer Website
www.av-fox.com bereit.
AVFOX Germany, S.L.
Avda. 3 Parc Logistic 26
Office Building C3, Floor 2, Office 5
08040 Barcelona/ Spain
FXWS-510FRLW/FRHW
H+L H
8 Ω 100V
10 15
90-18.000
Breitband 13cm
Federklemmen
0 – 40
aus, um die
direkt an einem
FXWS-610FRLW/FRHW
H+L
8 Ω 100V
15
91
160
230
135
1,8
Lautsprecherleitungen
wenn der
niederohmigen
H H+L
8 Ω
30 30
90-18.000
91
Breitband 16cm
Federklemmen
200
280
180
2,5
0 – 40
