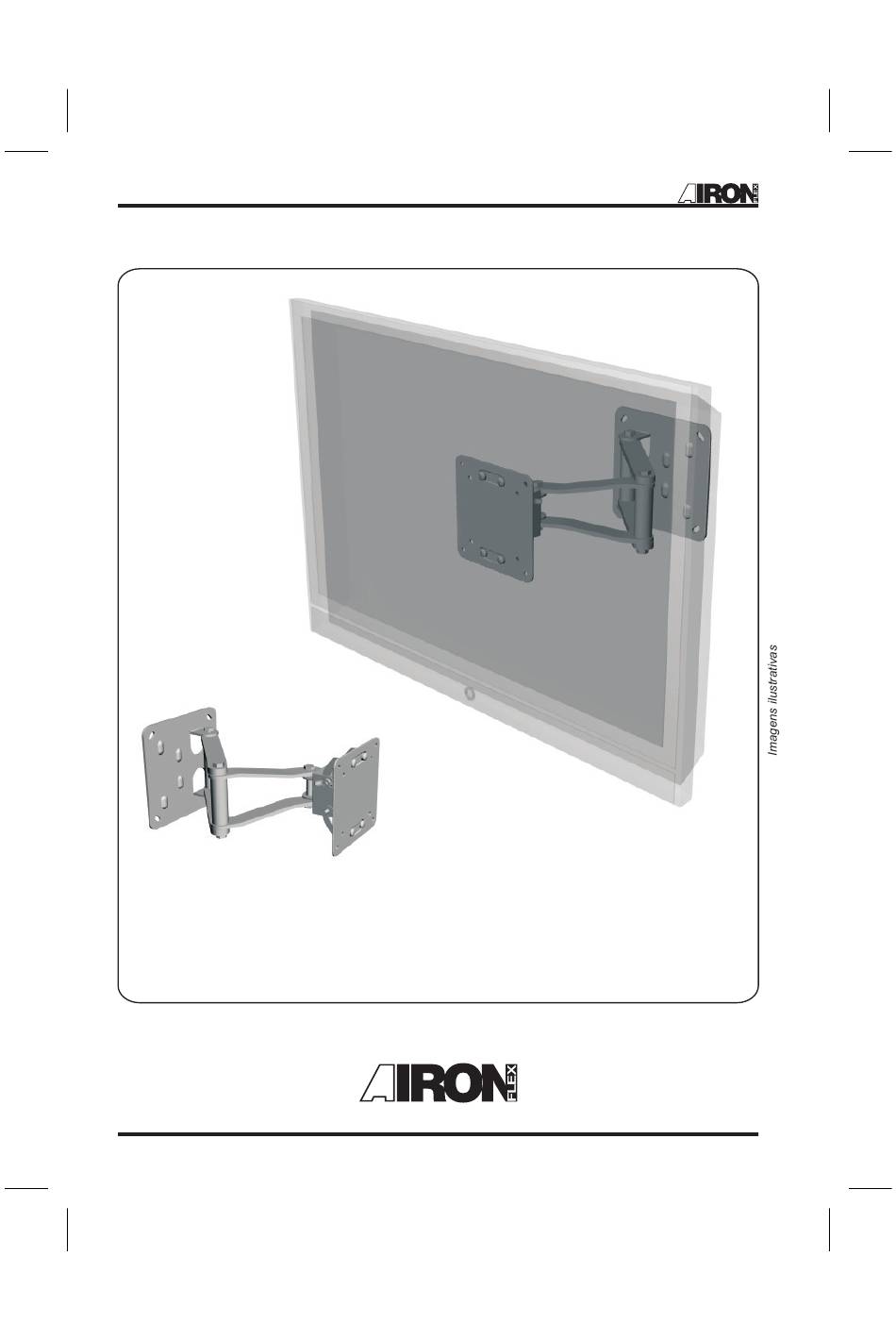

- Page 1 SUPORTES AIRON ARTICULADOS INSTRUÇÕES DE MONTAGEM SUPORTE AIRON WALL S A 300 V11 SUPORTE AIRON WALL S A 300 V12 SUPORTE AIRON WALL S A 300 V22...
-
Page 2: Aviso Importante
Instruções de montagem Aviso Importante A montagem correta é de essencial importância ® e a AIRONFLEX não se responsabiliza pela mesma. Os materiais de fixação enviados junto com o produto são específicos para a montagem em superfícies de madeira maciça, alvenaria com tijolo maciço, concreto ou em... - Page 3 SUPORTES AIRON ARTICULADOS COMPONENTES COMPONENTES QTDE 01 - Suporte Wall Articulado (montado) 02 - Kit básico de parafusos de fix. p/ monitor * indicado 03 - Chave 1/2 x 9/16 04 - Arruelas estampadas 05 - Arruelas Tapa Furo 06 - Parafusos Fenda Ø...
- Page 4 SUPORTES AIRON ARTICULADOS 05 06 Fixe as Buchas na parede, alinhe a Utilizando o kit básico de parafusos arruela (04) e parafuse (5) os quatro selecione os que melhor se encaixam no pontos do suporte. Pressione as arruelas LCD, e fixe-o nos na chapa fixadora do tapa furos (6) contra os parafusos.
- Page 5 * Horizontal : até 90º * Deslocamento da parede : de 90 a 360 mm * Padrão Vesa: Wall S A 300 V11 - 75/100 - Carga Máxima 20 kg Wall S A 300 V12 - 100/200 - Carga Máxima 24 kg Wall S A 300 V22 - 200/200 - Carga Máxima 24 kg...
-
Page 6: Instrucciones De Montaje
SUPORTES AIRON ARTICULADOS INSTRUCCIONES DE MONTAJE SUPORTE AIRON WALL S A 300 V11 SUPORTE AIRON WALL S A 300 V12 SUPORTE AIRON WALL S A 300 V22... - Page 7 Instruções de montagem Aviso Importante El montaje correcto es de esencial importancia y ® la AIRONFLEX no se responsabiliza por lo mismo. Los materiales de fijación enviados junto con el producto son específicos para el montaje en las superficies de madera maciza, albañilería con ladrillo macizo, concreto o en...
- Page 8 SUPORTES AIRON ARTICULADOS COMPONENTES COMPONENTES QTDE 01 - Soporte Wall Articulado (montado) 02 - Conjuntos básico de tornillos de fijación para monitor * indicado 03 - Llave Allen 1/2 x 9/16 04 - Arandelas estampadas 05 - Arandelas Tapa Agujeros 06 - Tornillos Fenda Ø...
- Page 9 SUPORTES AIRON ARTICULADOS 05 06 03- Fijar las clavijas en la pared, alinear la 04- Utilizando el conjunto básico de arandela (5) y atornillar (5) los cuatro tornillos (2) seleccione los que mejor se puntos del Soporte. Presionar las encajen en el LCD, y fíjelo en la placa arandelas Tapa agujeros (6) contra los fijadora del LCD conforme indicado.
- Page 10 GARANTÍA (GARANTÍA POR 12 MESES) FACTURA Especificaciones SOPORTE AIRON ARTICULADO - Soporte para TV o Monitor LCD con brazo articulado para movimentación: * Vertical : 15º hacia arriba y 15º hacia abajo * Horizontal: hasta 90º * Desplazamiento de la pared: de 90 ó 360 mm * Patrón Vesa: S A 300 V11 - 75/100 - Carga máxima: 20kg...
-
Page 11: Assembling Instructions
SUPORTES AIRON ARTICULADOS ASSEMBLING INSTRUCTIONS SUPORTE AIRON WALL S A 300 V11 SUPORTE AIRON WALL S A 300 V12 SUPORTE AIRON WALL S A 300 V22... - Page 12 Assembling Instructions Aviso Importante The correct assembling has an essential ® importance and AIRONFLEX is not responsible for it. The materials for fixation sent together with the product are specific to the assemblage on hardwood, masonry with solid bricks, concrete and hardwood pillars surfaces.
- Page 13 SUPORTES AIRON ARTICULADOS COMPONENTS COMPONENTS QUANTITY 01 - Articulated Wall Rack 02 - Basic Kit of screws for the monitor attachment* indicado 03 - 1/2" x 9/16" key 04 - Engraved washer 05 - Cover cap washer 06 - Screw-driver Ø 5.5 x 65 with screw anchor * The Basic set of screws fits in most of the TV's but, due to the constant design changes with no previous warning, it may not fit in your equipment 01- Adjust the support on the wall...
- Page 14 SUPORTES AIRON ARTICULADOS 05 06 Attach the screw anchor on the wall, 04- Using the Basic set of screws (2) select line the washer (04) and fasten the four those that best fit in your equipment and points of the support. Push the cover cap attach them against the plate as indicated washer (06) against the screws.
-
Page 15: Warranty
WARRANTY (TWELVE-MONTH WARRANTY) MODEL RECEIPT Specifications ARTICULATED AIRON SUPPORT - TV or LCD monitor with articulated arm for movement: * Vertically: 15º up and 15º down * Horizontally: until 90º * Dislocation from the wall: from 90 to 360mm * Vesa models: S A 300 V11 - 75/100 - Maximum load: 44lb S A 300 V12 - 100/200 -...
