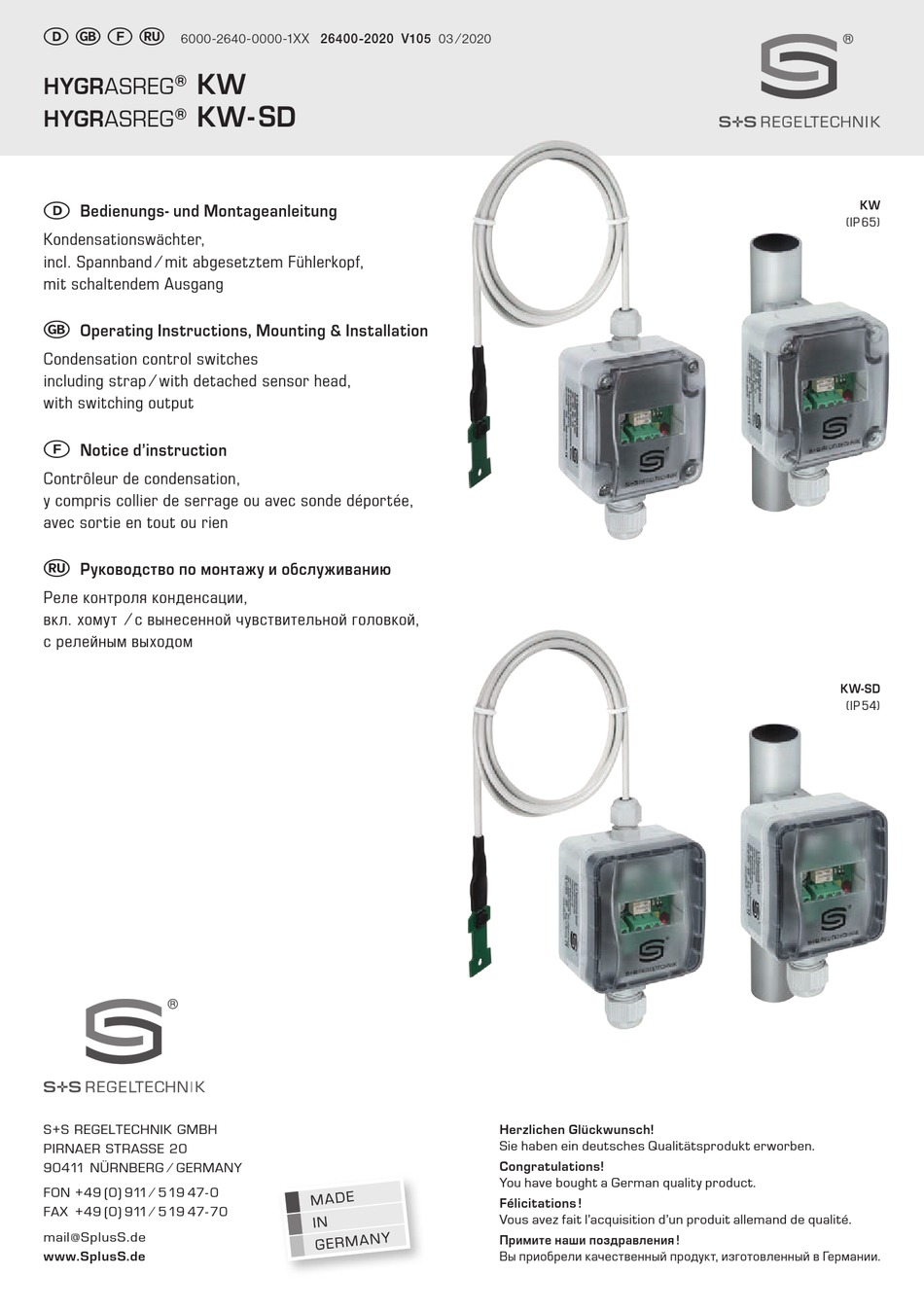

6000-2640-0000-1XX 26400-2020 V105 03 ⁄ 2020
KW
HYGRASREG
®
KW- SD
HYGRASREG
®
D
Bedienungs- und Montageanleitung
Kondensationswächter,
incl. Spannband ⁄ mit abgesetztem Fühlerkopf,
mit schaltendem Ausgang
G
Operating Instructions, Mounting & Installation
Condensation control switches
including strap ⁄ with detached sensor head,
with switching output
F
Notice d'instruction
Contrôleur de condensation,
y compris collier de serrage ou avec sonde déportée,
avec sortie en tout ou rien
r
Руководство по монтажу и обслуживанию
Реле контроля конденсации,
вкл. хомут ⁄ с вынесенной чувствительной головкой,
с релейным выходом
S+S REGELTECHNIK GMBH
PIRNAER STRASSE 20
90411 NÜRNBERG ⁄ GERMANY
FON +49 (0) 911 ⁄ 5 19 47- 0
FAX +49 (0) 911 ⁄ 5 19 47- 70
mail@SplusS.de
www.SplusS.de
Herzlichen Glückwunsch!
Sie haben ein deutsches Qualitätsprodukt erworben.
Congratulations!
You have bought a German quality product.
Félicitations !
Vous avez fait l'acquisition d'un produit allemand de qualité.
Примите наши поздравления !
Вы приобрели качественный продукт, изготовленный в Германии.
KW
(IP 65)
KW-SD
(IP 54)
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for S+S Regeltechnik HYGRASREG KW Series
Summary of Contents for S+S Regeltechnik HYGRASREG KW Series
- Page 1 Руководство по монтажу и обслуживанию Реле контроля конденсации, вкл. хомут ⁄ с вынесенной чувствительной головкой, с релейным выходом KW-SD (IP 54) S+S REGELTECHNIK GMBH Herzlichen Glückwunsch! Sie haben ein deutsches Qualitätsprodukt erworben. PIRNAER STRASSE 20 Congratulations! 90411 NÜRNBERG ⁄ GERMANY You have bought a German quality product.
- Page 2 D G F r HYGRASREG ® KW- SD HYGRASREG ® Maßzeichnung Dimensional drawing Plan coté Габаритный чертеж M12-Steckverbinder (optional auf Anfrage) M12 connector (optional on request) connecteur M12 (en option et sur demande) разъем M12 (опционально по запросу) M16x1.5 prodynamische Querkonvektion Patent-Nr.
-
Page 3: Technische Daten
® HYGRASREG KW ⁄ KW- SD Rev. 2020 - V16 Patentiertes Qualitätsprodukt (prodynamische Querkonvektion Patent-Nr. DE 10 2012 015 726.6) Der Kondensationswächter HYGRASREG ® KW mit Gehäuse aus schlagzähem Kunststoff und Ge häuse deckel mit Schnellverschlussschrauben bzw. der kostengünstige HYGRASREG ®... -
Page 4: Montage Und Inbetriebnahme
Montage und Inbetriebnahme Rev. 2020 - V16 Schaltbild KW - W - xx Anschlussbild KW - W - xx (nicht betaut) r. H. < 93 % Schaltpunkt UB+ Versorgungsspannung 24V AC/DC ca. 93% r.H. frei LED kurze Impulse = Schließer Relais aktiv =>... - Page 5 Wichtige Hinweise – Dieses Gerät darf nur in schadstofffreier, nicht kondensierender Luft, ohne Über- oder Unterdruck am Sensorelement eingesetzt werden. – Bei Aussen- und Kanalfühlern schützt der Sinterfilter des Sensorelementes den Feuchtesensor vor eventuellen Staub belastungen. Dieser Filter sollte bei Verunreinigung ⁄ Verschmutzung regelmäßig gewartet werden. –...
-
Page 6: Technical Data
® HYGRASREG KW ⁄ KW- SD Rev. 2020 - V16 Patented quality product (pro-dynamic cross convection patent no. DE 10 2012 015 726.6) The condensation control switch HYGRASREG ® KW with housing made from impact-resistant plastic with quick-locking screws or the cost-effective HYGRASREG ®... - Page 7 Installation and Commissioning Rev. 2020 - V16 Schematic diagram KW - W - xx Connecting diagram KW - W - xx (no condensation) r.H. < 93 % Switchpoint UB+ supply voltage 24V AC/DC ca. 93% r.H. free Short LED pulses = Normally open contact relay active =>...
- Page 8 General notes – This device must only be used in non-precipitating air without above-atmospheric or below-atmospheric pressure at the sensor element. – On outdoor and duct sensors, the sinter filter of the senor element protects the humidity sensor against potential dust exposure. In case of pollution ⁄...
-
Page 9: Caractéristiques Techniques
® HYGRASREG KW ⁄ KW- SD Rev. 2020 - V16 Produit de qualité breveté (convection transversale prodynamique, n° de brevet DE 10 2012 015 726.6) Le contrôleur de condensation HYGRASREG ® KW avec boîtier en matière plastique résistante aux chocs avec vis à fermeture rapide resp. le HYGRASREG ®... -
Page 10: Montage Et Mise En Service
Montage et mise en service Rev. 2020 - V16 Schéma de raccordement KW - W - xx Schéma de raccordement KW - W - xx (absence d'humidité) h.r. < 93 % Switchpoint UB+ supply voltage 24V AC/DC ca. 93% r.H. free Short LED pulses = Normally open contact... - Page 11 Généralités – Cet appareil ne doit être utilisé que dans un air non pollué, sans risque de condensation, sans risque de surpression ou dépression sur l’élément sensible. – Dans le cas des sondes extérieures et des sondes pour montage en gaine, le filtre fritté de l’élément sensible protège la sonde d’humidité contre la pénétration des particules de poussières.
-
Page 12: Технические Данные
® HYGRASREG KW ⁄ KW- SD Rev. 2020 - V16 Запатентованный высококачественный прибор (высокоэффективная поперечная конвекция: патент № DE 10 2012 015 726.6) Реле контроля конденсации HYGRASREG ® KW с корпусом из ударопрочного пластика с быстрозаворачиваемыми винтами или недорогое реле HYGRASREG ®... -
Page 13: Монтаж И Ввод В Эксплуатацию
Монтаж и ввод в эксплуатацию Rev. 2020 - V16 Схема подключения KW - W - xx Схема соединения KW - W - xx (без конденсата) отн. влажн. < 93 % Switchpoint UB+ supply voltage 24V AC/DC ca. 93% r.H. free Short LED pulses = Normally open contact relay active =>... -
Page 14: Напряжение Питания
Указания к продуктам – Прибор допускается применять только в воздухе без конденсата и вредных веществ, при отсутствии пониженного или повышенного давления вблизи чувствительного элемента. – В случае датчиков для наружной и канальной установки защита чувствительного элемента датчика влажности от возможного скопления пыли обеспечи- вается... - Page 15 Reprint in full or in parts requires permission from S+S Regeltechnik GmbH. La reproduction des textes même partielle est uniquement autorisée après accord de la société S+S Regeltechnik GmbH. Перепечатка, в том числе в сокращенном виде, разрешается лишь с согласия S+S Regeltechnik GmbH.
- Page 16 D G F r HYGRASREG ® KW- SD HYGRASREG ® Montageschema Mounting diagram Schéma de montage Схема монтажа > 10 cm > 10 cm > 10 cm > 10 cm KW - extern Montageschema KW - external Mounting diagram KW - externe Schéma de montage Схема...
