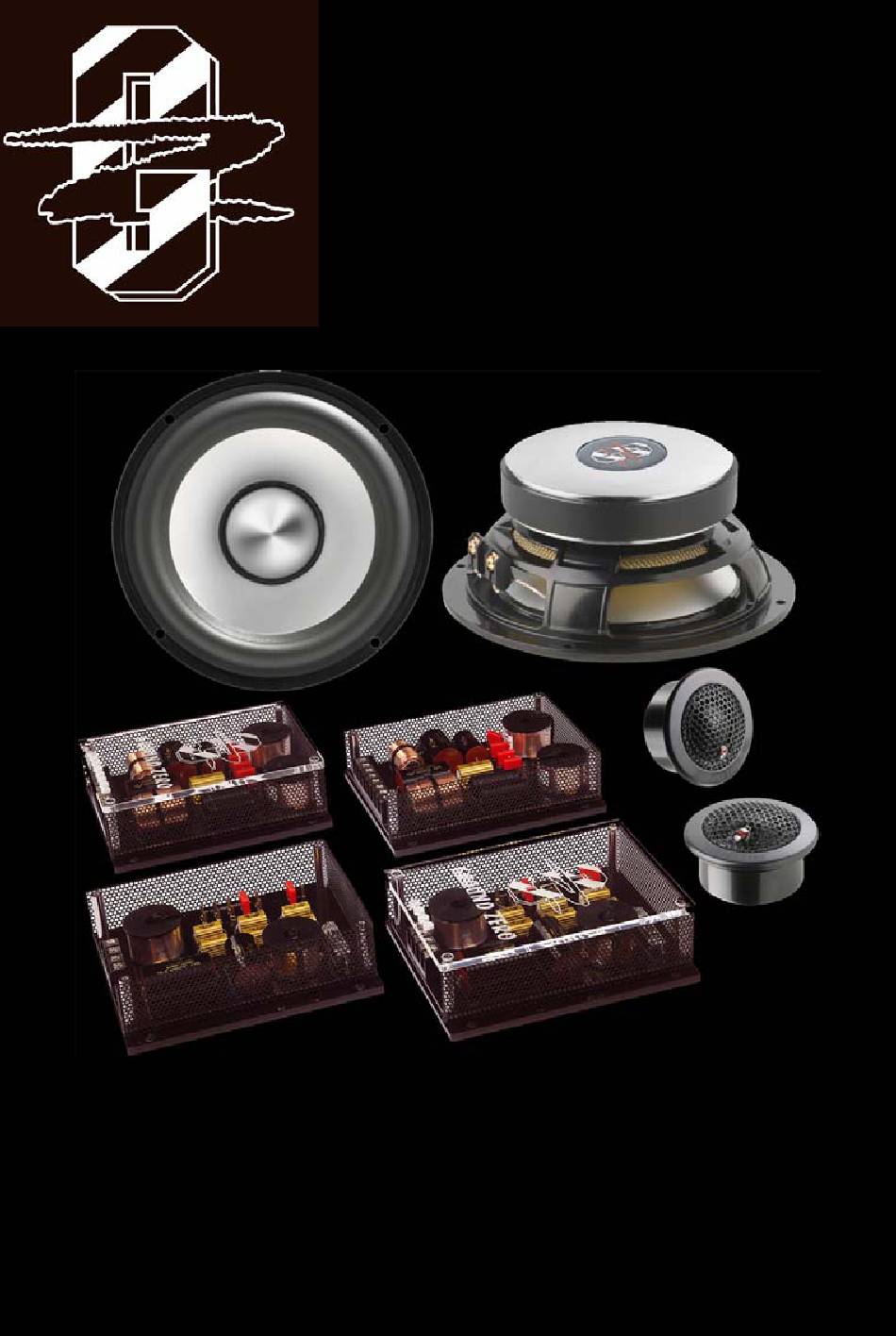

Page 1 Mobile Entertainment PLUTONIUM LAUTSPRECHERSYSTEM GZPC 165SX Ground Zero MADE IN GERMANY...
Page 2 Geschichte Willkommen im „Absolute Power Level“ von Ground Zero! ange wurde im Hause Ground Zero überlegt und diskutiert, wie man es ermöglichen kann, einen Lautsprecher zu bauen, der den Ansprüchen des „Absolute Power Levels“ gerecht wird. Die besten, renommiertesten Lautsprecherentwickler wurden eingeladen, um nach den Vorgaben von Ground Zero dieses System zu entwickeln.
Page 3 POLKERN MIT KUPFERKAPPE • MAGNETSYSTEM MIT KUPFER- KURZSCHLUSSRING • PHASEPLUG AUS ALUMINIUM • BAUTEILE IN DER FREQUENZWEICHE • KICKBASS WOOFER ANSCHLUSS MÖGLICH • BI-WIRING ANSCHLUSS MÖGLICH • VOLLAKTIV BETRIEB MÖGLICH • 5 FACHE HOCHTON PEGELANPASSUNG • MADE IN GERMANY Ground Zero...
Page 4 Einbauanleitung für Midwoofer Bitte prüfen Sie vor dem Einbau der Lautsprecher die Position der Bohrlöcher, die Einbaugröße und die Einbautiefe anhand der mitgelieferten Einbauschablone und die Angaben in der Anleitung. Siehe Bild 1 Ground Zero...
Page 5 Um die beste Klangqualität zu erreichen, wählen Sie bitte die aufgezeigte Installationsmethode aus. Der Hochtöner wird versenkt eingebaut. Siehe Bild 2. Bild 2 Der Hochtöner sollte vor der endgültigen Installation an verschiedenen Einbaupositionen im KFZ probegehört werden, um die beste Einbauposition für den Hochtöner zu finden. Ground Zero...
Page 6 Mitteltöner kleiner als 20 cm ist wenn der Hochtöner im Spiegeldreieck oder A-Säule montiert wird ein leichte Mitteltonanhebung bei 3 kHz linear leichte Mitteltonabsenkung bei 2 KHz linear Übergangsfrequenz des Kickbass 500 Hz Übergangsfrequenz des Kickbass 300 Hz Ground Zero...
Page 7 Aufbau / Einstellungen der Frequenzweichen Jumper auf der Hochtonweiche Hochtonabsenkung ab 5 kHz linear 5 fache Hochtonpegelanpassung auf der Hochtonweiche 0 dB linear -3 dB Absenkung -5 dB Absenkung -7 dB Absenkung -9 dB Absenkung Ground Zero...
Page 8 Anschlussmöglichkeiten für Frequenzweichen Normalbetrieb (Lieferzustand) Jumperstellung Mittelton Hochton Hochtonpegel -5 dB Dual Bassbetrieb (Kickbass) Jumperstellung Mittelton Hochton Hochtonpegel -3 dB Ground Zero...
Page 9 Anschlussmöglichkeiten für Frequenzweichen Bi - Wiringbetrieb Jumperstellung: Mittelton Hochton Hochtonpegel -5 dB Bi - Amping (Kickbass) Doppel Woofer Jumperstellung: Mittelton Hochton Hochtonpegel -3 dB Ground Zero...
Page 10 Anschlussmöglichkeiten für Frequenzweichen Referenz-Frequenzgang von Bass zum Hochton abfallender Frequenzgang Jumperstellung Mittelton Hochton Hochtonpegel -7 dB Referenz-Frequenzgang von Bass zum Hochton abfallender Frequenzgang Dualbassbetrieb Jumperstellung Mittelton Hochton Hochtonpegel -3 dB Ground Zero...
Page 11 Schaltpläne der Frequenzweichen Mitteltonfrequenzweiche Hochtonfrequenzweiche Ground Zero...
Page 12 Technische Daten Ground Zero GZPC 165SX Durchmesser 16,5 cm Euro Nennimpedanz 4 Ohm Wirkungsgrad 93,5 dB Frequenzgang 35 Hz – 26 kHz Power Watt RMS 175 Watt Power Watt Maximum 300 Watt Einbautiefe 64 mm (2.5“) Lochausschnitt 145 mm (5.75“)
Page 13 3,4 Ω Nennimpedanz 4,0 Ω Resonanzfrequenz 810 Hz Frequenzbereich 1 kHz- 26 kHz Übergangsfrequenz 2500 kHz Harmonische Verzerrungen K2 = 0,58% bei 1 kHz und 90 dB SPL K3 = 0,48% bei 1 kHz und 90 dB SPL Ground Zero...
Page 14 4,0 Liter netto mit 50% Dämmmaterial Im Dualbassbetrieb unbedingt eine 1Ω stabile Endstufe verwenden! Die Gewährleistung aller von Ground Zero gelieferten Produkte entspricht der gesetzlichen Regelung. Eine Rücksendung kann nur nach vorheriger Absprache und in der Originalverpackung erfolgen. Bitte unbedingt einen maschinell erstellten Kaufbeleg und eine Fehlerbeschreibung beilegen.
Page 15: Mobile Entertainment

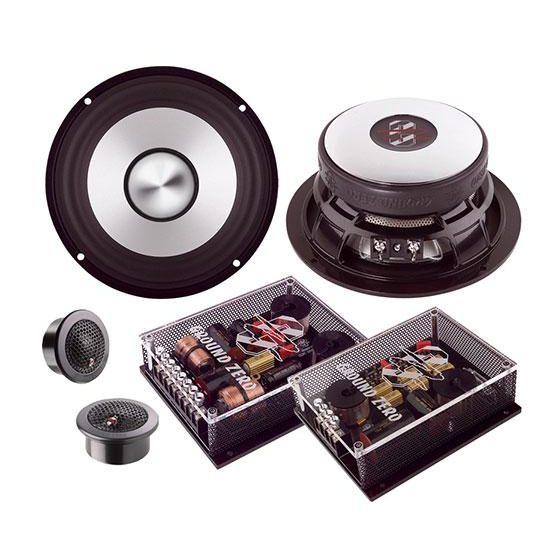

Mobile Entertainment PLUTONIUM SPEAKER SYSTEM GZPC 165SX Ground Zero MADE IN GERMANY...
Page 16 History Welcome to the “Absolute Power Level” by Ground Zero! e discussed for a long time how it could be possible to develope a speaker, which meets the requirements of the Absolute Power Level. The worlds best and renown ad speaker developers were invited to develop this system following the specifications of Ground Zero.
Page 17 MAGNET SYSTEM WITH COPPER SHORTAGE RING • ALUMINUM PHASE PLUG • PARTS USED IN THE CROSSOVER • KICKBASS WOOFER CONNECTION POSSIBLE • BI-WIRING CONNECTION POSSIBLE • FULL ACTIVE HANDLING POSSIBLE • 5 X TWEETER SPL ADJUSTMENT • MADE IN GERMANY Ground Zero...
Page 18 Installation midwoofer Before screwing the holes check the mounting space with supplied template. Make sure you have carefully read and understood the installation instruction. (Picture 1) Ground Zero...
Page 19 For having best sound quality please choose this installation option. The tweeter is installed countersunk. (Picture 2) Picture 2 Before final installation the tweeter should be listened to in different installation positions for finding the finest installation position. Ground Zero...
Page 20 20cm / 8” light increase arround 3 kHz linear light increase arround 2 KHz linear cut off frequency of the kickbass 500 Hz cut off frequency of the kickbass 300 Hz Ground Zero...
Page 21 Configuration Crossover Jumper on tweeter crossover lowering the SPL above 5 kHz linear 5 x tweeter SPL adjustment 0 dB linear -3 dB -5 dB -7 dB -9 dB Ground Zero...
Page 22 Connection possibilities Normal handling (delivery setting) Jumper setting Midwoofer section Tweeter section -5 dB Dual midwoofer / kickbass Jumper setting Midwoofer section Tweeter section Tweeter Level -5 dB Ground Zero...
Page 23 Connection possibility of crossovers Bi-wiring Jumper setting: Midwoofer section Tweeter section Tweeter Level -5 dB Bi- amping Dual woofer / kickbass Jumper setting Midwoofer section Tweeter section Tweeter Level -3 dB Ground Zero...
Page 24 Connection possibility of crossovers Referenz-Frequency Response Jumperstellung Midwoofer section Tweeter section Tweeter Level -7 dB Referenz-Frequency Response Dualbass mode Jumperstellung Midwoofer section Tweeter section Tweeter Level -3 dB Ground Zero...
Page 25 Circuit diagram crossovers Midwoofer section Tweeter section Ground Zero...
Page 26 Technical datas Ground Zero GZPC 165SX Diameter 6,5” 16,5 cm Euro Impedance 4 Ohms Sensitivity 93,5 dB Frequency response 35 Hz – 26 kHz Power handling RMS 175 Watt Power handling Max 300 Watt Mounting depth 64 mm ( 2.5“) Mounting hole 145 mm ( 5,75“)
Page 27 3,4 Ω Nominal impedance 4,0 Ω Free air resonance 810 Hz Frequency response 1 kHz- 26 kHz Harmonic distortion K2 = 0,58% at 1 kHz and 90 dB SPL K3 = 0,48% at 1 kHz and 90 dB SPL Ground Zero...
Page 28 Failure caused by overload, misuse or by using the product for competition purpose are not covered by the warranty. Ground Zero GmbH Keltenring 16; D-85658 Egmating Germany Fax: +49 (0)8095-870685 Tel: +49 (0)8095-870680 www.ground-zero-audio.com...
