Uberhaus 38115198 Operator's Manual

10 x 10’ sun shelter
Hide thumbs
Table of Contents

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Model/Modèle : 38115198
10 x 10' Sun Shelter
Operators' Manual (p. 2)
Abri-soleil 10 x 10 pi
Guide de l'utilisateur (p.11)

Advertisement

Table of Contents
loading
Need help?

Need help?

Do you have a question about the 38115198 and is the answer not in the manual?

Questions and answers

Summary of Contents for Uberhaus 38115198

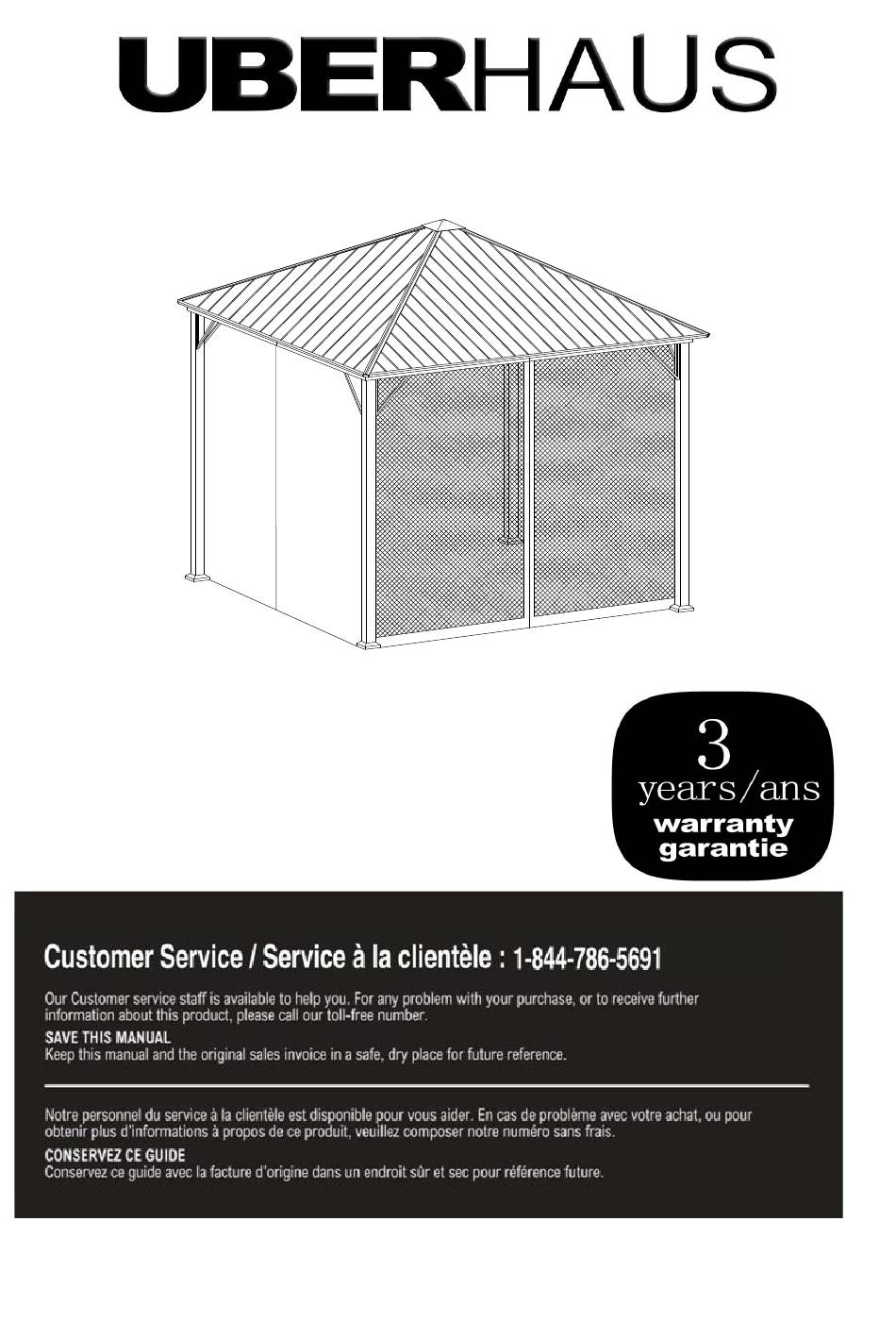

  • Page 1 Model/Modèle : 38115198 10 x 10’ Sun Shelter Operators’ Manual (p. 2) Abri-soleil 10 x 10 pi Guide de l'utilisateur (p.11)
  • Page 2 WARNING! To reduce the risk of serious injury or damage to equipment, read all following safety instructions before assembling and using the sun shelter. Failure to follow these warnings may result in serious injury or death. • Keep all children and pets away from the assembly area. Children and pets should be supervised while sun shelter is being assembled.

  • Page 3: Care And Maintenance

    PREPARATION: Required for Assembly: Before beginning assembly of the product, make sure all parts are present. Compare parts with package contents list and hardware contents list. If any part is missing or damaged, do not attempt to assemble the product. Arrange 4 or more manpower when assembling or moving the product.

  • Page 4: Parts List

    Parts list Description Part Part No Image Post GZ0919NEW01 Base cover GZ0919NEW02 Base GZ0919NEW03 Triangle GZ0919NEW04 support Decorative GZ0919NEW05 railing 1 Decorative GZ0919NEW06 railing 2 Corner GZ0919NEW07 support Slanting bar (Pre-asse GZ0919NEW08 connector mbled to part A) Top bar GZ0919NEW09 connector Mosquito net GZ0919NEW10...

  • Page 5: Hardware Pack

    Roof panel 3 GZ0919NEW24 Roof panel 4 GZ0919NEW25 Roof panel 5 GZ0919NEW26 Cover bar 1 GZ0919NEW27 Cover bar 2 GZ0919NEW28 Cover bar 3 GZ0919NEW29 Mosquito net GZ0919NEW30 Hardware pack 1 Part Description Part No Quantity Image M6X20 Bolt BM06020C M6 Washer UD06C M6X15 Screw SM06015C...
  • Page 6 SUN SHELTER ASSEMBLY INSTRUCTIONS Our clear, easy-to-follow, step-by-step instructions will guide you through the project from start to finish. All that is required is a screwdriver, a hammer and two ladders of at least height feet (2.5 m) high. (not included). For you safety, DO NOT assemble this item alone.
  • Page 7 Fig. 1: Insert decorative railing 1 (E1) into decorative railing 2 (E2) and attach them with bolts (AA) and washers (BB). Fig. 2: Attach top bar connector (H) at the junction of decorative railing 1 (E1) and decorative railing 2 (E2) with bolts (AA) and washers (BB).
  • Page 8 Fig. 7: Attach triangle support (D) to each post (A) and roof bar with bolts (HH) and washers (BB). Hardware pack 2 Part Description Part No Quantity Image M6X20 Bolt BM06020C M6 Washer UD06C M6X55 Bolt BM06055C M6 Nut LM06C M6X15 Screw SM06015C Fig.
  • Page 9 Fig. 12: Attach top short beam 1 / top short beam 2 (L1/L2) to slanted beam (K1) with screws (FF) and washers (BB); attach top middle beam 1/ top middle beam 2 (M1/M2) to slanted beam (K1) & middle beam (K2) with screws (FF) and washers (BB) as shown.
  • Page 10 Fig. 16: Place roof panel 2 (Q2) onto roof panel 1 (Q1). Fig. 17: Attach roof panel 1 (Q1) to slanted beam (K1) with screws (FF) and washers (BB). Fig. 18: Attach roof panels 2/3/4/5 (Q2/Q3/Q4/Q5) to slanted beam (K1) with screws (FF) and washers (BB).。 Fig.
  • Page 11 AVERTISSEMENT! Afin de réduire le risque de blessures graves ou de dommages à l’équipement, lire toutes les instructions ci-dessous avant d’assembler et d’utiliser l’abri-soleil. Négliger de suivre ces avertissements peut provoquer des blessures graves ou la mort. • Gardez les enfants et les animaux de compagnies loin de l’aire d’assemblage. Les enfants et les animaux devraient être surveillés pendant l’assemblage de l’abri-soleil.

  • Page 12: Soin Et Entretien

    PRÉPARATION: Requis pour le montage : Avant de commencer le montage du produit, vérifiez que toutes les pièces sont présentes. Comparez-les pièces avec la à liste du contenu de l’emballage et à la liste du matériel. Si une pièce est manquante ou endommagée, n’essayez pas d’assembler le produit. Formez une équipe de quatre personnes pour monter ou déplacer le produit.

  • Page 13: Liste De Pièces

    Liste de piè ces Descri Pièces Image ption ntité Poteau GZ0919NEW01 Cache-base GZ0919NEW02 Base du poteau GZ0919NEW03 Support GZ0919NEW04 triangulaire Rail décoratif 1 GZ0919NEW05 Rail décoratif 2 GZ0919NEW06 Entretoise GZ0919NEW07 (Préas Raccord de la sembl GZ0919NEW08 barre inclinée é à la pièce Raccord de la GZ0919NEW09...
  • Page 14 Panneau de toit 2 GZ0919NEW23 Panneau de toit3 GZ0919NEW24 Panneau de toit 4 GZ0919NEW25 Panneau de toit 5 GZ0919NEW26 Barre de GZ0919NEW27 recouvrement 1 Barre de GZ0919NEW28 recouvrement 2 Barre de GZ0919NEW29 recouvrement 3 Filet moustiquaire GZ0919NEW30 Sachet de quincaillerie 1 Pièces Description Quantité...
  • Page 15 DIRECTIVES D’ASSEMBLAGE DE L’ABRI-SOLEIL Nos instructions étape par étape, claires et faciles à suivre vous aideront à assembler votre abri facilement, du début à la fin. Vous aurez besoin d’un tournevis, un marteau et deux échelles d'au moins 8 pi (2,5 m) de hauteur (non fournis).
  • Page 16 Fig. 1 : Insérez le rail décoratif 1 (E1) dans le rail décoratif 2 (E2) et fixez-les ensemble avec des boulons (AA) et des rondelles (BB). Fig. 2 : Fixez le raccord de la barre du toit (H) au point de jonction entre les rails décoratifs 1 et 2 (E1 et E2) avec des boulons (AA) et des rondelles (BB).
  • Page 17 Fig. 7 : Connectez le support triangulaire (D) au poteau (A) et à la barre du toit avec des boulons (HH) et des rondelles (BB). Sachet de quincaillerie 2 Pièces Description Quantité Image Boulon M6X20 BM06020C Rondelle M6 UD06C Boulon M6X55 BM06055C Écrou M6 LM06C...
  • Page 18 Fig. 12 : Fixez les poutres courtes du toit 1/2 (L1/L2) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB); puis, fixez les poutres centrales du toit 1/2 (M1/M2) à la poutre inclinée (K1) et la poutre centrale (K2) avec des vis (FF) et des rondelles (BB) tel qu'illustré.
  • Page 19 Fig. 16 : Placez le panneau de toit 2 (Q2) sur le panneau de toit 1 (Q1). Fig. 17 : Fixez le panneau de toit 1 (Q1) à la poutre inclinée (K1) avec des vis (FF) et des rondelles (BB). Fig.

  • Page 20: Warranty

    GARANTIE (Garantie 1 an sur le tissu, 3 ans sur la structure) Merci d’avoir acheté ce produit UBERHAUS. Ces produits ont été conç us pour répondre à des normes de qualité très strictes et sont garantis pour usage domestique contre tout défaut de fabrication. Cette garantie n’a aucune incidence sur vos droits légaux.
