ESCALADE Prince T8830 Manual

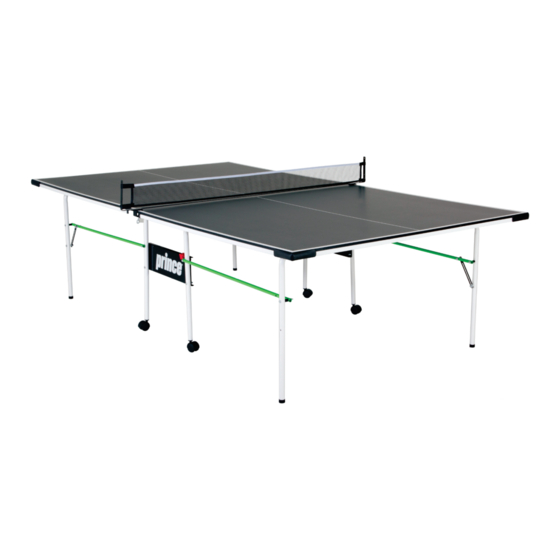

“sport” table tennis table
Hide thumbs

Advertisement

Available languages

Available languages

Quick Links

Download this manual
Please Do Not Return This
Product to the Store!
Contact Escalade® Sports customer service department at:
Phone: 1-866-873-3528 Toll-Free!
Fax: 1-866-873-3533 Toll-Free!
E-mail: customerservice@escaladesports.com
Escalade® Sports products may be manufactured and/or licensed under the following patents.
6120397, 5816957, 5769744, 5119741, 4911085, 4717157, D460140, D420563, 8414431
Additional patents may be pending. One or more of the listed patents and/or pending patents may cover specific product.
" S P O R T "
T A B L E T E N N I S T A B L E
MODEL NO.
T8830
2L-4238-01
2015 Escalade Sports

Advertisement

loading
Need help?

Need help?

Do you have a question about the Prince T8830 and is the answer not in the manual?

Questions and answers

Subscribe to Our Youtube Channel

Related Manuals for ESCALADE Prince T8830

Summary of Contents for ESCALADE Prince T8830

  • Page 1 Fax: 1-866-873-3533 Toll-Free! E-mail: customerservice@escaladesports.com 2L-4238-01 Escalade® Sports products may be manufactured and/or licensed under the following patents. 6120397, 5816957, 5769744, 5119741, 4911085, 4717157, D460140, D420563, 8414431 2015 Escalade Sports Additional patents may be pending. One or more of the listed patents and/or pending patents may cover specific product.
  • Page 2 ON-LINE TROUBLE SHOOTING TECHNICAL ASSISTANCE PO Box 889 ON-LINE PARTS REQUESTS FREQUENTLY ASKED QUESTIONS ADDITIONAL ESCALADE ® SPORTS PRODUCT INFORMATION Evansville, IN 47706 Prince (tm) is a trademark of Prince Sports, LLC. 2L-4238-01 © 2015 Prince Sports, LLC. 2015 Escalade Sports www.princetennis.com...

  • Page 3: Assembly Tips

    Sorting your hardware ahead of time will speed up assembly time. Sort all your NOTE: hardware now so it will be ready before you start assembly. S.M.S. (Qty. 8) (Qty. 6) (Qty. 2) (Qty. 4) 1/4-20 x 2 3/4 Hex Head Bolt (Qty.

  • Page 4: Assembly Tip

    Table top can be set on two saw horses. Although this will make assembly easier it is not necessary to complete assembly. Always use Note: Indentations are shipping container to protect the painted surface of the table top. (U-Leg) small so look closely. CAUTION: Make sure that the table top is secure on the CAUTION:...
  • Page 5 IMPORTANT: NOTICE Be sure that slot in the three U-clips #3 all face the same direction as IF USING AN ELECTRIC SCREWDRIVER PLEASE SET AT LOW TORQUE AND USE CAUTION shown. (Toward the end of the BECAUSE YOU COULD OVER-TIGHTEN THE HARDWARE AND STRIP SCREW IN WOOD table with no stripe.) DOING IRREPARABLE DAMAGE TO THE TABLE.
  • Page 6 HARDWARE NEEDED HARDWARE NEEDED NOTICE IF USING AN ELECTRIC SCREWDRIVER PLEASE SET AT LOW TORQUE AND USE CAUTION BECAUSE YOU COULD OVER-TIGHTEN THE HARDWARE AND STRIP SCREW IN WOOD DOING IRREPARABLE DAMAGE TO THE TABLE. DO NOT OVER TIGHTEN SCREWS! #8 X 5/8”...
  • Page 7 HARDWARE NEEDED HARDWARE NEEDED Note: Rotate U-leg #2 until #8-32 X 1 1/4 you see the screw hole in Phillips Head Screw the slot of U-clip #3. Slide U-leg #2 side to side and (Qty. 4) front to back if necessary. Note: Wear safety glasses for Step 9.
  • Page 8 HARDWARE NEEDED HARDWARE NEEDED Plastic Washer 3/4” Spacer 1/4-20 x 1 ¾” Hex Head Bolt (Qty. 2) (Qty. 2) 1/4” Locknut (Qty. 1) (Qty. 3) 5/16” Spacer 1/4-20 x 2 ¾” Hex Head Bolt (Qty. 2) 1/4-20 x 1 1/2 Bolt (Qty.
  • Page 9 NOTE: DO NOT HIT CASTER SOCKET #12 DIRECTLY WITH A HAMMER! SET A PIECE OF WOOD ON CASTER SOCKET AND HIT PIECE OF WOOD TO DRIVE CASTER SOCKET INTO U-SUPPORT #7. 14. Tap caster sockets #12 into U-support #7 until flange on sockets touches the edge of the tube.
  • Page 10 HARDWARE NEEDED CAUTION: AT LEAST TWO ADULTS ARE NEEDED TO Plastic Washer 1/4-20 x 2” Hex Head Bolt MOVE TABLE HALF! (Qty. 2) (Qty. 2) 16. Attach other end of linkages #4 to OUTSIDE of U-support #7 with Logo on bolts #14 and plastic washers #24.
  • Page 11 HARDWARE NEEDED CAUTION: AT LEAST TWO ADULTS ARE NEEDED TO Plastic Washer MOVE TABLE HALF! (Qty. 2) 1/4-20 x 2” Hex Head Bolt (Qty. 2) ¼” Locknut (Qty. 2) 19. Repeat steps from 1-15 on second half then continue on Step 20. 20.
  • Page 12 Figure 7 Figure 3 Figure 3 HARDWARE NEEDED 1/4” Locknut (Qty. 2) 1/4-20 x 1 1/2 Bolt (Qty. 2) 21. Make sure the legs on the first table top half (the half with the name panel #5) are open. With one person on each side of the table, lift and set table half on its legs.
  • Page 13 Hardware Needed #10-24 Lock Nut (Qty. 2) Figure 8 Figure 3 Figure 3 #10 Flat Washer (Qty. 2) #10-24 X 3/4 Round Head Screw (Qty. 2) INSTALL SAFETY LATCHES #8 AS SHOWN ABOVE FOR PROPER USE OF CAUTION: CAUTION: TABLE! DO NOT SKIP THIS STEP! DO NOT OPERATE TABLE UNTIL SAFETY LATCHES ARE INSTALLED AND ASSEMBLY IS COMPLETE! 24.
  • Page 14 OPENING AND CLOSING INSTRUCTIONS READ OPERATING INSTRUCTIONS CAREFULLY BEFORE OPERATING TABLE! DO NOT ALLOW CHILDREN TO OPEN TABLE! DO NOT CLIMB, STAND OR JUMP ON TABLE! SERIOUS OR FATAL INJURY MAY RESULT! THIS IS NOT A TOY! TABLE IS CAUTION: TO BE OPENED OR CLOSED BY ADULTS ONLY! FAILURE TO COMPLY WITH OPENING AND CLOSING INSTRUCTIONS COULD RESULT IN PERSONAL INJURY OR PROPERTY DAMAGE.

  • Page 15: 90-Day Limited Warranty

    WARRANTY COVERAGE: ESCALADE SPORTS warrants to the original Consumer Purchaser that any Product of its manufacture is free from defects in material and workmanship when used for the intended purpose under normal use and conditions. THIS WARRANTY IS VOID IF THE...
  • Page 16 REPLACEMENT PARTS LIST FOR MODEL NUMBER T8830 Key# Part # Description Qty. 4A-5467-00 TABLE TOP BLACK 8S-6610-03 U-LEG 2S-6879-10 1” U-CLIP 8S-6605-04 LINKAGE 2S-6780-03 NAME PANEL 2S-6428-01 SAFETY STRAP 8S-6755-03 U-SUPPORT 2S-6264-03 SAFETY LATCH WB-1094-00 1/4-20 X 1 1/2 HEX HEAD BOLT 1B-4049-01 #10-24 X ¾...
