Bedienungsanleitung
REG-Multi-Thermostataktor
8-Kanal
Bezeichnung
REG-Multi-Thermostataktor 8-Kanal, 8 Schliesskontakte 6 A
potentialfrei, Versorgungsspannung 12 VDC
KURZ ANLEITUNG
• Thermostataktor gemäss Schema anschliessen
• Drehschalter HEX auf 0 stellen
• LRN 2 Sekunden drücken
• Durch weiteres Drücken auf LRN den Kanal wählen. Die
Kanalnummer erscheint auf der 7-Segment-Anzeige
SEG.
• LRN-Taste des Raumfühlers in der Nähe des
Thermostataktors betätigen. CLR leuchtet während einer
Sekunde, danach ist der Sender eingelernt
• Zum Beenden CLR drücken
FUNKTIONE N
• Temperaturregelung in Einzelräumen durch 2-Punkt-
Regler mit einstellbarer Hysterese
• Geeignet für Omnio Raumfühler RTF
• Sollwertvorgabe auch über EEP möglich
• Vordefinierte Betriebsarten, z.B. Nachtabsenkung
• Automatische Frostschutzfunktion bei 8 °C
• Umschaltung auf zweiten Sollwert mit Omnio Wand-
sender oder Key-Card Schalter
• Fenster- und Schiebetürüberwachung
• Repeaterfunktion
• EnOcean Equipment Profile (EEP) D2-34-02
• ARCO fähig (AWAG Remote Commissioning)
AL LGEM EIN
Die Omnio Aktoren (Empfänger) werden über Funksignale der Omnio Sender an-
gesteuert. Jeder Sender kann eine unbegrenzte Anzahl von Aktoren ansteuern. Die
Funksender werden manuell durch ein einfaches Verfahren auf den Aktor ein- und
ausgelernt. Jedem Sender können am Aktor eine Funktion und verschiedenste Pa-
rameter zugeordnet werden.
Mit ARCO-Technologie lassen sich alle Omnio Aktoren vollständig und ohne ma-
nuellen Zugriff zum Gerät per Funk konfigurieren. Die leistungsstarke Software E-
Tool bildet dabei das Herzstück, um Projekte beliebiger Grösse bequem am
Schreibtisch zu planen, konfigurieren und dokumentieren.
PRODUKTBESCHREIBUNG
Der Omnio REG-Multi-Thermostataktor 8-Kanal REGH12/08 ist ein Gerät zum Re-
geln von Stellventilen in Bodenheizungen oder ähnlichen elektrischen Verbrau-
chern durch eine 2-Punkt-Regelung mit Hysterese. Seine acht potentialfreien Aus-
gänge können von je einem Omnio Raumfühler RTF und bis zu 8 Omnio Fenster-
kontakten oder -griffen in UND-Verknüpfung angesteuert werden. Der Raumfühler
sendet Temperatur und Sollwert per Funk an den Thermostataktor. Die gewünschte
Raumtemperatur lässt sich am Raumfühler über die Bedientasten einstellen, sie
kann aber auch von einem übergeordneten System vorgegeben werden. Über Om-
nio Funksender sind verschiedene Betriebsmodi wie z.B. eine Nachtabsenkung an-
wählbar. Fällt die Temperatur unter 8 °C oder ist der Raumfühler defekt, wird auto-
matisch die Frostschutzfunktion aktiviert. Bidirektionale Kommunikation, EEP D2-
34-02, ARCO fähig (AWAG Remote Commissioning). Zusätzlich kann bei Reich-
weitenproblemen die eingebaute Repeaterfunktion aktiviert werden. Geeignet als
Reiheneinbaugerät für die Verteilermontage, Breite 4TE.
ANZEIGE - UND BEDIENE LEM ENTE
Klemmen
• 1
Speisung (+) 12 VDC
• 2
Speisung (-) GND
• 3-5
Abschirmung
• 6
RS485 GND
• 7
RS485 Signal B
• 8
RS485 Signal A
• 9-11
Kanal 1 und 2
• 12-14
Kanal 3 und 4
• 15-17
Kanal 5 und 6
• 18-20
Kanal 7 und 8
• S
Stellventile
Bedienelemente
• CLR
Taste und LED Clear
• LRN
Taste und LED Learn
• HEX
Drehschalter 0..15
• SEG
7-Segment Anzeige
• RT
RS485 Abschlusswiderstand 120 Ω
AWAG Elektrotechnik AG Sandbüelstrasse 2 CH-8604 Volketswil
Tel. +41 44 908 19 19 Fax +41 44 908 19 99 info@awag.ch www.awag.ch
REGH12/08M
thermostat actuator, 8-channels
Typ / Type Art.-No./Item N°
REGH12/08M 4206 000
GENER AL
The Omnio actuators (receivers) are controlled by radio signals coming from the
Omnio transmitters. Each transmitter is able to control an unlimited number of ac-
tuators. The radio transmitter can be manually programmed and deprogrammed to
an actuator following a simple procedure. Via actuator each transmitter can be given
a certain function and different parameters.
With ARCO technology, all Omnio actuators can be configured completely by radio
without manual access to the device. The powerful software E-Tool constitutes the
key component for convenient planning, configuring and documenting projects of
any size right at your desk.
PRODUCT DESCRIPTI O N

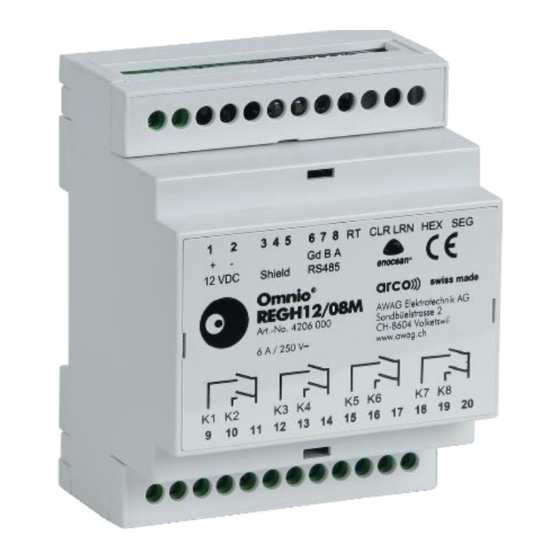

The Omnio DIN rail mounted multi thermostat actuator 8-channels REGH12/08 is a
device to regulate control valves in floor heatings or similar electric loads through a
two-point controller with hysteresis. Each of its eight potential free outputs is able
to be controlled by an Omnio room sensor RTF and up to eight Omnio window
contacts or -handles in AND-operation. The room sensor transmits temperature and
setpoint to the thermostat actuator by radio. The desired room temperature can be
set on the room sensor using the control buttons, but it can also be specified by a
higher-level system. Various operating modes such as night setback can be se-
lected via Omnio radio transmitters. If the temperature falls below 8 °C or if the room
sensor is defective, the frost protection function is automatically activated. Bidirec-
tional communication, EEP D2-34-02. ARCO ready (AWAG Remote Commission-
ing). In addition, this actuator can be used as repeater in case of range issues.
Suitable for DIN rail mounting, width 4 TE.
Manual
DIN rail mounted multi
Designation
DIN rail mounted multi thermostat actuator 8-channels,
8 closing contacts 6 A potential free, supply voltage 12 VDC
BRIEF INSTRUCTION
• Attach thermostat actuator according to schematic
• Turn the rotary switch HEX to 0
• Press LRN 2 seconds
• Repress LRN to increment the channel number. The
channel appears on the 7-segment display SEG.
• Press LRN-button of indoor sensor while keeping it close
to the actuator. CLR lights up for a second, after that the
transmitter is programmed
• To finish press CLR
FUNCTIONS
• Temperature control in individual rooms by 2-point
controller with adjustable hysteresis
• Suitable for Omnio RTF room sensors
• Setpoint via EEP possible
• Predefined modes, e.g. night mode
• Automatic frost protection at 8 °C
• Setpoint switchover with Omnio transmitter or key-card
switch
• Window and sliding door surveillance
Repeater function
• EnOcean Equipment Profile (EEP) D2-34-02
• ARCO ready (AWAG Remote Commissioning)
DISPL AY AND OPER ATIN G ELEM ENTS
Terminals
• 1
power supply (+) 12 VDC
• 2
power supply (-) GND
• 3-5
shield
• 6
RS485 GND
• 7
RS485 signal B
• 8
RS485 signal A
• 9-11
channel 1 and 2
• 12-14
channel 3 and 4
• 15-17
channel 5 and 6
• 18-20
channel 7 and 8
• S
control valves
Operating elements
• CLR
button and LED clear
• LRN
button and LED learn
• HEX
rotary switch 0..15
• SEG
7-segment display
• RT
RS485 terminal resistor 120 Ω
EnOcean-Technologie (868 MHz)
4206000.docx / 1876125
SW: REGSH_V181219 / 28.02.2019 Seite 1 / 8
