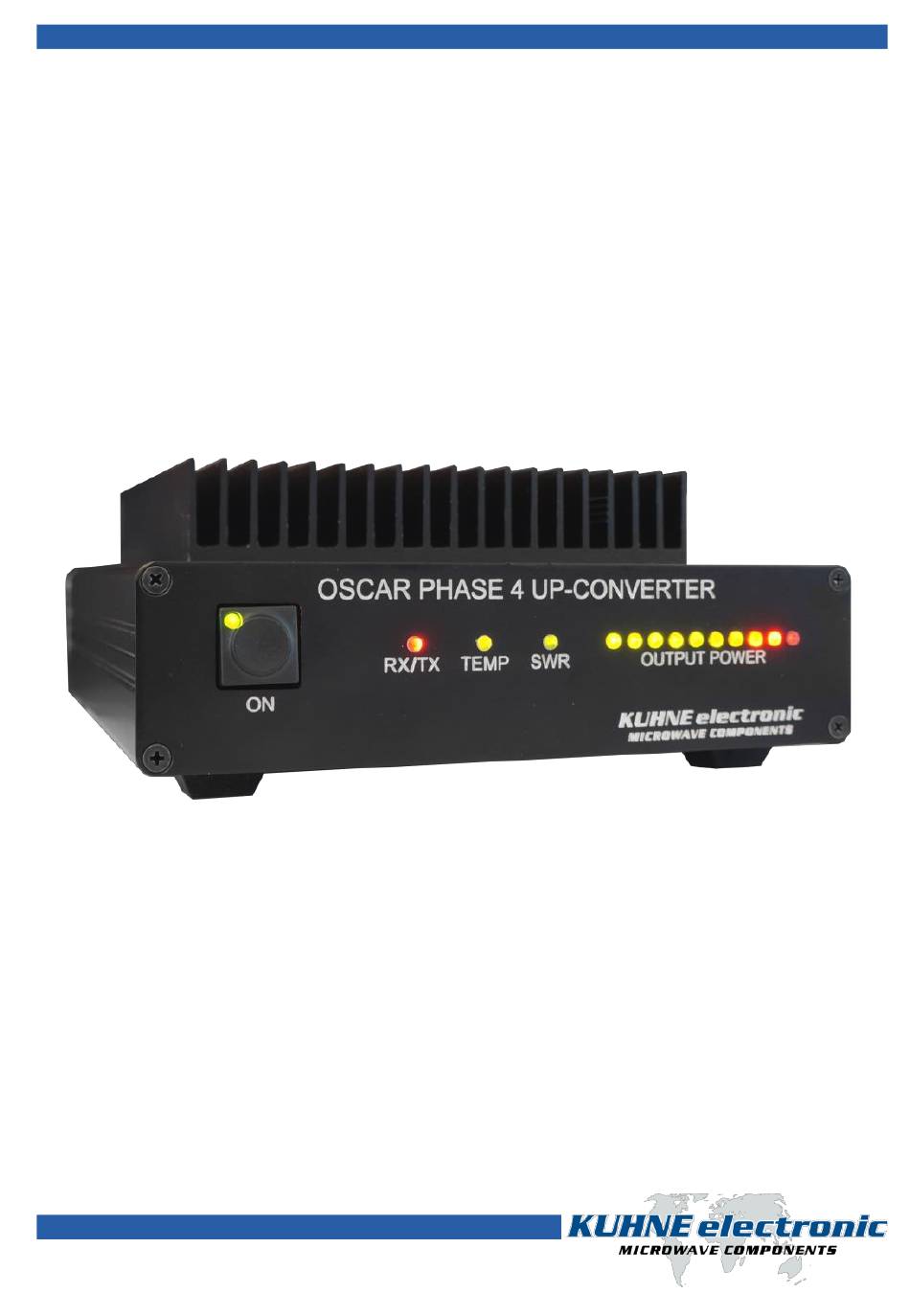

MKU UP 2424 B – Oscar Phase 4 Up-Converter
09.05.2019 - v1.0
MKU UP 2424 B
OSCAR PHASE 4 UP CONVERTER
Handbuch
Manual
shop.kuhne-electronic.de
Kuhne electronic GmbH
Scheibenacker 3
95180 Berg – Germany
Seite / page 1
Telefon: +49 (0) 9293 / 800640
E-Mail: info@kuhne-electronic.de
Solutions for the wireless world
Advertisement
Related Manuals for Kuhne electronic MKU UP 2424 B
Summary of Contents for Kuhne electronic MKU UP 2424 B
- Page 1 MKU UP 2424 B – Oscar Phase 4 Up-Converter 09.05.2019 - v1.0 MKU UP 2424 B OSCAR PHASE 4 UP CONVERTER Handbuch Manual shop.kuhne-electronic.de Seite / page 1 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de...
- Page 2 MKU UP 2424 B – Oscar Phase 4 Up-Converter Technische Daten / Specification HF Frequenzbereiche 2400 … 2402 MHz ZF Frequenzberei che 144 … 146 MHz / 432 … 434 MHz ZF Eingangsleistung 0,5 … 5 W, ei nstellbar TX-Ausgangsleistung mi n.
-
Page 3: Blockschaltbild / Block Diagram
MKU UP 2424 B – Oscar Phase 4 Up-Converter Blockschaltbild / Block Diagram +13.8 V DC PTT IN Power Supply SERIAL INTERFACE Microcontroller STATUS LEDS FWD Power 3.3V REV Power DRIVER RF OUT DRIVER DRIVER MIXER MIXER LO DRIVER shop.kuhne-electronic.de... - Page 4 MKU UP 2424 B – Oscar Phase 4 Up-Converter Bedien- und Anzeigeelemente / Control and Indicators OSCAR PHASE 4 UP-CONVERTER OSCAR PHASE 4 UP-CONVERTER RX/TX RX/TX TEMP TEMP OUTPUT POWER OUTPUT POWER Ein- / Aus-Taster On / Off button RX/TX-LED...
- Page 5 MKU UP 2424 B – Oscar Phase 4 Up-Converter Anschlüsse / Connectors DC/CONTRO L DC/CONTRO L GAIN GAIN DATA DATA Eingangsbuchse für externes 10 MHz-Referenzsignal Input connector for external 10 MHz reference signal DC/CONTROL 9-poliger Sub-D Stecker für Versorgungsspannung und PTT...
- Page 6 MKU UP 2424 B – Oscar Phase 4 Up-Converter Pinbeschreibung / PIN Description DC / CONTROL Sub-D Stecker für Versorgungsspannung und PTT / Sub-D Plug for Supply Voltage and PTT Dieser 9-polige Sub-D Stecker dient der Verbindung der Versorgungsspannung und PTT-Leitung mit dem Modul.
- Page 7 MKU UP 2424 B – Oscar Phase 4 Up-Converter Gain Einstellung / Adjustment DC/CONTRO L DC/CONTRO L GAIN GAIN DATA DATA GAIN Zum Einstellen der Verstärkung sollte bei Anliegen eines CW-Eingangssignals und Abschluss des HF- Ausgangs das Potentiometer solange im Uhrzeigersinn aufgedreht werden, bis die HF-Ausgangsleistung nicht mehr ansteigt.
- Page 8 MKU UP 2424 B – Oscar Phase 4 Up-Converter Serielle Schnittstelle / Serial Interface An der Sub-D Buchse „DATA“ ist eine serielle Schnittstelle zur Fernst euerung des Sendekonverters (z. B. mittels PC und Terminal programm) mit den folgenden Rahmenbedingungen implementiert: •...
- Page 9 MKU UP 2424 B – Oscar Phase 4 Up-Converter Abmessungen / Dimensions 206mm 160mm shop.kuhne-electronic.de Seite / page 9 Kuhne electronic GmbH Scheibenacker 3 Telefon: +49 (0) 9293 / 800640 95180 Berg – Germany E-Mail: info@kuhne-electronic.de Solutions for the wireless world...
-
Page 10: Notizen / Notes
MKU UP 2424 B – Oscar Phase 4 Up-Converter Notizen / Notes 165mm 165mm 130mm 130mm OSCAR PHASE 4 UP-CONVERTER OSCAR PHASE 4 UP-CONVERTER RX/TX RX/TX TEMP TEMP OUTPUT POWER OUTPUT POWER 145,1mm 145,1mm 112,1mm 112,1mm 80,1mm 80,1mm 40,6mm 40,6mm... - Page 11 MKU UP 2424 B – Oscar Phase 4 Up-Converter Anwendungsbeispiele / Application Examples DC/CONTROL DC/CONTROL GAIN GAIN DATA DATA 13.8V DC 2m-Transceiver (e.g. Yaesu FT-290R) PTT via 12V on IF cable (Sei te / page 11) shop.kuhne-electronic.de Seite / page 11...
- Page 12 MKU UP 2424 B – Oscar Phase 4 Up-Converter Sende - Empfangsumschaltung / RX-TX Switching Um DB6NT - Mikrowellentransverter v om Empfang (RX) auf Senden (TX) umzuschalten, sind zwei Möglichkeiten vorgesehen: Zum Ei nen besit zen die Transverter einen PTT - Anschluss, der bei Sendebetrieb über einen Kontakt nach Masse zu schalten ist.
