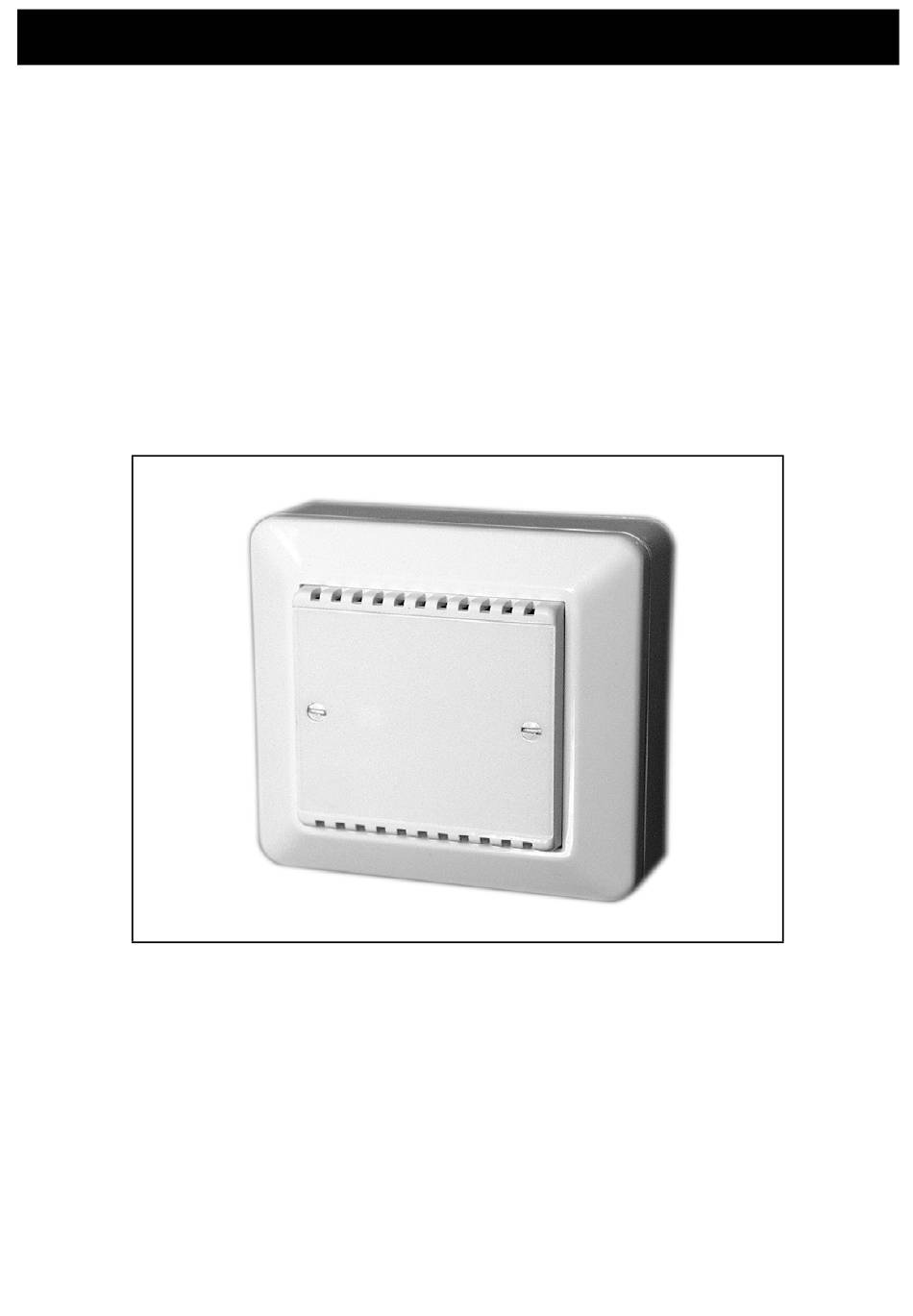

- Page 1 Doepke Dupline Temperatursensor DTS 2 DTS 2 Temperature Sensor Bedienungsanleitung Operating Instructions 3931221/02/05/B...
- Page 2 Doepke Inhaltsverzeichnis 1. Allgemeines ................... 3 2. Kodierung ....................3 3. Inbetriebnahme..................3 4. Garantie....................3 5. Technische Daten.................. 4 6. Anschlussschema.................. 5 7. Maße ..................... 5 Table of Contents 8. General Information................6 9. Coding ....................6 10. Putting into Service................6 11.
- Page 3 Doepke Bedienungsanleitung Dupline Temperatursensor DTS 2 1. Allgemeines Der Temperatursensor DTS 2 ist eine Komponente des Dupline Installationssystems und ermöglicht die Umsetzung von analogen Temperaturwerten (-30°C bis +60°C) für die Übertragung über den Dupline-Bus. Der DTS 2 überträgt den Temperaturwert auf einem frei kodierbaren Dupline-Kanal und benötigt keine externe Spannungsversorgung, da er aus den Dupline-Signalleitern ver-...
- Page 4 Doepke werden, leistet unser Werk kostenlosen Ersatz. 5. Technische Daten Min. Typ. Max. Dupline Stromaufnahme 800 µA Eingangskanäle 1 Temperaturwerteingang, AnaLink-Übertragung Ausgangskanäle Keine Temperatursensor Art PT1000 Messbereich -30°C +60°C Auflösung 8 Bit (ca. 0,35°C/Bit) Betriebsspannung Nennbetriebsspannung nicht erforderlich (aus Dupline-Signalleiter) Anschlüsse...
- Page 5 Doepke 6. Anschlussschema Buchse für Kanalprogrammierung Dupline + Dupline - 7. Maße 84,0 84.0 55,8 84.0 84,0 55.8 46,0 46.0 18,0 18.0 19,0 19.0 55,8 55.8 Mounting Depth Surface Mounting Frame 84,0 84.0 3931221/02/05/B...
- Page 6 Doepke Operating Instructions Dupline DTS 2 Temperature Sensor 8. General Information The DTS 2 temperature sensor is a component of the Dupline installation system and al- lows the conversion of analog temperature values (-30°C up to +60°C) for transmission on the Dupline bus.
- Page 7 Doepke antee period, the company will provide a replacement free of charge. 12. Technical Data Min. Typ. Max. Dupline Current input 800 µA Input channels 1 Temperature value, AnaLink method Output channels None Temperature sensor Type PT1000 Measuring range -30°C +60°C...
- Page 8 Doepke 13. Connection Diagram Connector for address coding Dupline + Dupline - 14. Dimensions 84,0 55,8 84,0 84.0 84.0 55.8 46,0 46.0 18,0 18.0 19,0 19.0 55,8 55.8 Mounting Depth Surface Mounting Frame 84,0 84.0 3931221/02/05/B...
