深圳市神牛摄影器材有限公司
GODOX Photo Equipment Co., Ltd.
地址/Add: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋
Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao'an District, Shenzhen, China
电话/Tel: +86-755-29609320(8062)
传真/Fax: +86-755-25723423
邮箱/E-mail:
godox@godox.com
http://www.godox.com
705-LE1B20-00
Made In China

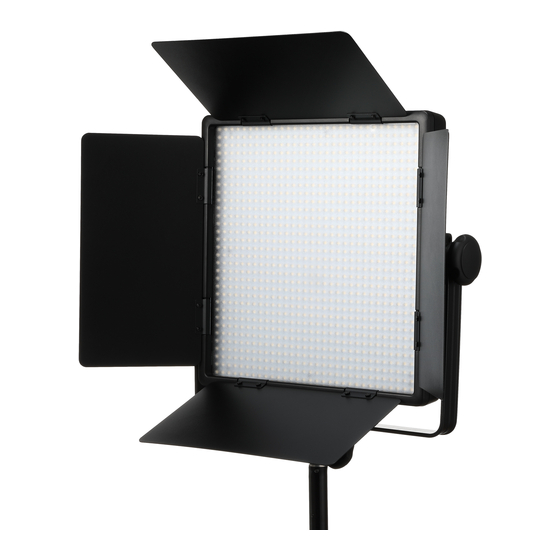

LED Video Light
型号:
说明手册
Instruction Manual
Advertisement
Table of Contents
Subscribe to Our Youtube Channel
Related Manuals for Godox LED1000D II
Summary of Contents for Godox LED1000D II

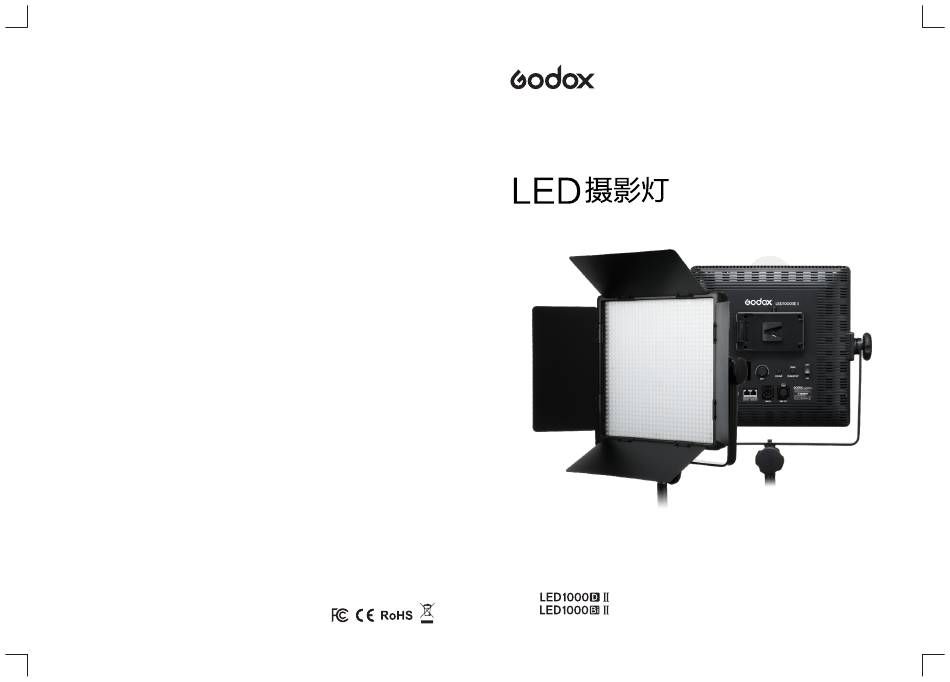

- Page 1 LED Video Light 深圳市神牛摄影器材有限公司 GODOX Photo Equipment Co., Ltd. 地址/Add: 深圳市宝安区福海街道塘尾社区耀川工业区厂房2栋 Building 2, Yaochuan Industrial Zone, Tangwei Community, Fuhai Street, Bao’an District, Shenzhen, China 型号: 说明手册 电话/Tel: +86-755-29609320(8062) 传真/Fax: +86-755-25723423 邮箱/E-mail: godox@godox.com http://www.godox.com Instruction Manual 705-LE1B20-00 Made In China...
- Page 2 一、前言 感谢您购买神牛产品！ LED1000Ⅱ系列摄影灯灯珠数量多，光线均匀柔和，配置DMX接口，非常适 用于舞台灯光、直播访谈、影棚拍摄、采访布光、静物拍摄以及视频拍摄等。 此灯具有两种型号： LED1000DⅡ白光版(5600K)、LED1000BiⅡ双色温版 (3300K~5600K) ，配备专用遥控器，可无线分组调光，无线调节亮度与色 温，功能丰富，操作便捷。 产品具有以下特点： 1024颗优质灯珠亮度高，照幅广 标配遥控器，无线调节各组亮度或色温 433MHz无线6组16频道分组控制 锂电池或DC供电，拍摄更省心 大液晶屏，参数自动保存 类型 型号 白光版(色温5600K) LED1000D II 双色温版(色温3300K~5600K) LED1000Bi II 警 告 请保持干燥:请勿用湿手接触产品,亦不可将产品浸入水中或暴露于雨中。 请勿私自拆卸产品,如产品出现故障须由本公司或授权的维修人员进行 检查维修。 请勿让儿童接触本产品。 本产品不能防水,在雨天及潮湿环境下请注意防水。 请勿放置在超过50度的高温环境中。 请勿在化学品、可燃性气体或其他特殊物质附近使用闪光灯, 这些物质在 特殊情况下可能对闪光灯发出的瞬间强光敏感,有可能导致火灾或电磁干 扰。在这些场合下,请注意相关警告标识。 使用电池的注意事项： ● 切勿将电池投入火中或加热升温。 ● 当电量用尽时，电池容易漏液。所以为了避免产品受损，请在长期不使...
- Page 3 三、部件 遥控器： 01.LCD屏(白底黑字) 05.下调按钮 02.电源按钮 06.上调按钮 03.CH/GR按钮 07.电池槽 04.SET按钮 08.电池盖 无线符号 四、电源管理 1. 供电方式 LED1000II摄影灯有2种供电方式 LCD液晶显示屏 电量符号 组别(6个) 频道(16个) 亮度 色温 ● 锂电池供电 ● 直流电源供电 主机 请选择SONY 锂电池BP-L系列电 请选择13~16.8V电源适配器 09. 锂电池插槽 17. 电源适配器 01. 1024粒灯珠 池(需自行购买)，放置于锂电池插 (标配)，与DC电源插座(08)连接。 02. 色温片 10. 电源指示灯 18.
- Page 4 4、无线远程控制 2、安装锂电 ● 关闭电源开关(04)。 本产品具备无线遥控功能，使用433MHz无线技术，无视角限制，距离远， 可同时分别控制6个LED灯。16组通道频率，抗干扰强。使用前请把LED ● 将锂电池带插孔端对准摄影灯锂电池 插槽正负极触点，并推进卡紧。 主机和遥控器的频道与组别调至一致。 主机频道/组别调整 ● 打开电源开关(04)即可。 ● 在常态时，按CH/GR按钮，此时组别闪烁，旋转调节旋钮可选择 ● 使用完毕，请关闭电源开关(04)。 组别(A~F)； ● 在常态时，按CH/GR按钮2次，此时频道闪烁，旋转调节旋钮可选择 频道(1~16)； 五、固定摄影灯 ● 转动摄影灯的旋钮C(14)至最高点， 将灯架固定在支架安装孔(16)上。 ● 扭紧旋钮C(16)。 遥控器频道/组别调整 ● 在常态时，按CH/GR按钮，此时组别闪烁，按 "-" "+" 按钮可选择 六、操作说明 组别(A~F)；...
- Page 5 5、滤色片更换(见图) 八、标配物品 ● 用手轻轻捏住色温片(02)向上拉出。 序号 包含物品 LED1000D LED1000Bi ● 将新色温片直接插入，向下推移，色温片 (5600K) (3300K~5600K) 更换完毕。 LED摄影灯 1个 1个 遥控器 1个 1个 电源适配器 1个 1个 电源线 1条 1条 柔光片 1个 1个 黄色滤色片 无 1个 蓝色滤色片 无 1个 七、DMX模式 1、选择DMX模式(见图) ● 在初始状态下，按着RUN/STOP按 ...
- Page 6 九、产品参数 白光版LED1000D II 双色温版LED1000Bi II LED灯 锂电池供电 14.8V锂电池（BP-L接口）(需另购) DC电源供电 13~16.8V 频道 16个 组别 6组（A，B，C，D，E，F） 功率 最大70W 色温 5600K±300K 3300K~5600K ±300K 4800 (1米/4200K) 100%光照度 5400(1米) (LUX) (≈) 2200 (1米/3300K) 2600 (1米/5600K) CRI(≈) TLCI(≈) 调光范围 0%~100% 灯珠数量 1024个 5600K 512个 3300K 512个...
- Page 7 This LED1000 II video light is excellent for product shooting, photojournalistic and video recording, etc. It provides a wide spectrum, beautifully soft and even illumination for photography. Two models are available: LED1000D II Daylight Version (5600K), and LED1000Bi II Bicolor Version (3300K~5600K).
-
Page 8: Power Management
Parts Remote Control: 01. LCD Panel (Black in 05. "-" Button White) 06. "+" Button 02. Power Switch 07. Battery Compartment 03. CH/GR Button 08. Battery Compartment 04. SET Button Cover Wireless Signal Power Management 1. Power Supply Two power supply modes are available: LCD Panel Battery Level Indicator... -
Page 9: Using The Video Light
2. Installing Lithium Battery Model Color Temperature Light Brightness Range Turn the Power Switch (04) off. ● 5600K 0%~100% LED1000D II ● Target the socket of the lithium battery 3300K/5600K 0%~100% LED1000Bi II towards the "+" "-" contacts of the Battery 3400K~5500K 25%~100% Compartment (09). -
Page 10: Dmx Mode
1 PC Tips of Using Remote Control: Remote Control 1 PC 1 PC (1)When using the Daylight Version LED1000D II, please set the color Power Adapter 1 PC 1 PC temperature of the remote control as 5600K constantly; Power Cord... -
Page 11: Technical Data
Technical Data LED1000II Daylight Version Bicolor Version Video Light LED1000D II LED1000Bi II Lithium Battery 14.8V Lithium Battery(SONY BP-L model lithium battery) (sold separately) DC Power Supply 13~16.8V Channel Group 6 groups(A,B,C,D,E,F) Power Max. 70W Color Temperature 5600K±300K 3300K~5600K ±300K...
