IKUSI mini FLASHD Quick Start Manual

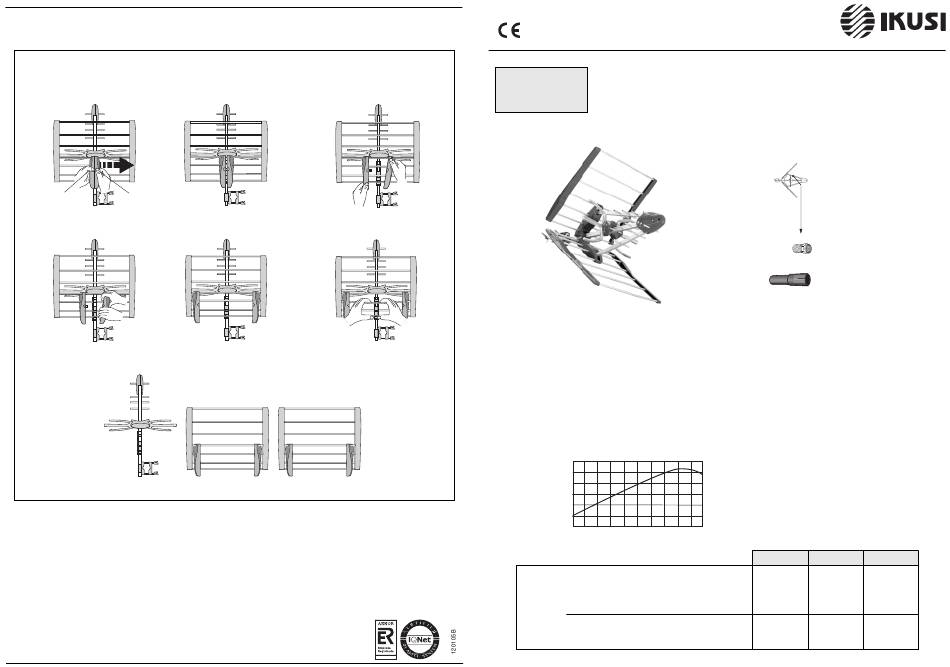

APÉNDICE - Desmontaje del reflector para pasar la antena por trampillas pequeñas de acceso al tejado
APPENDIX - Detaching the reflector for passing the antenna through small roof hatches
APPENDICE - Démontage du réflecteur pour passer l'antenne à travers des trappes petites d'accès au toit
§
presionar tirar
press pull
appuyer tirer
§
IKUSI - Ángel Iglesias, S.A.
Paseo Miramón, 170 - 20009 San Sebastián - SPAIN Tel.: +34 943 44 88 00 Fax: +34 943 44 88 11 www.ikusi.com
mini FLASHD
(Ref. 1785)
Características Técnicas / Technical Data / Données Techniques
— Canales / Channels / Canaux : 21-69 (470-862 MHz)
— Ganancia / Gain / Gain : ver gráfica / see graph / voir graphique
— Relación D/A / Front-to-Back ratio / Rapport AV/AR : ≥ ≥ ≥ ≥ ≥ 20 dB
— Carga del viento / Windload / Charge au vent : 70 N (130 km/h) , 90 N (150 km/h)
G (dB)
Angle d'ouverture / Beamwidth / Ángulo de abertura
ER-0149/1996

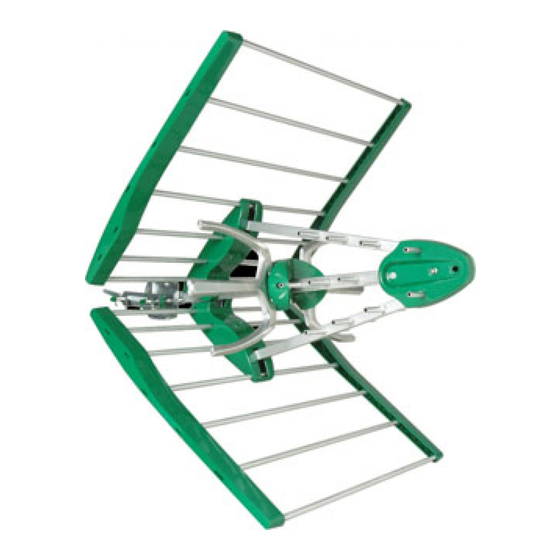

ANTENA DE RECEPCIÓN TV UHF TRIPLE-BOOM
TRIPLE-BOOM UHF TV RECEIVING ANTENNA
ANTENNE DE RÉCEPTION TV UHF TRIPLE-BOOM
15
14
— Ganancia vs. Canal
13
— Gain vs. Channel
12
— Gain vs. Canal
11
10
Ch
21 25 30 35 40 45 50 55 60 65 69
Mode DIÈDRE 90°
90°DIHEDRAL Mode
Modo DIEDRO 90°
Mode DIÈDRE 120°
120°DIHEDRAL Mode
Modo DIEDRO 120°
Accesorios suministrados
Accessories supplied
Accessoires fournis
Conector F roscable
Screw-on F plug
Connecteur F à visser
Capuchón protector
Protection cap
Capuchon protecteur
470 MHz 670 MHz 860 MHz
60° (H) 50° (H) 33° (H)
68° (V) 60° (V) 36° (V)
60° (H) 50° (H) 33° (H)
60° (V) 50° (V) 39° (V)
