IDENTIFICAÇÃO DAS PEÇAS / IDENTIFICACIÓN DE LOS COMPONENTES / PARTS IDENTIFICATION
07
14
13
12
08
05
20
22
22
01
N.° ID Descrição / Descripción / Description
01 Divisória esquerda / Partición izquierda / Left Partition
Divisória direita / Partición derecha / Right Partition
02
03 Prateleira central / Repisa central / Middle Shelf
04 Base / Base / Base
05 Lateral esquerda / Panel lateral izquierdo / Left Side Panel
06 Lateral direita / Panel lateral derecho / Right Side Panel
07 Coluna traseira / Columna trasera / Rear Column
Tampo / Tablero central / Middle Board
08
09 Moldura frontal / Marco frontal / Front Frame
Barra traseira inferior / Barra trasera inferior / Lower Rear Bar
10
11 Fundo inferior / Panel trasero inferior / Lower Back Panel
Painel inferior / Panel inferior / Lower Panel
12
13 Painel central / Panel central / Middle Panel
Painel superior / Panel superior / Upper Panel
14
15 Barra traseira superior / Barra trasera superior / Upper Rear Bar
16 Prateleira superior / Repisa superior / Upper Shelf
17 Lateral esquerda do nicho / Panel lateral izquierdo del nicho / Left Side Panel of the niche
18 Lateral direita do nicho / Panel lateral derecho del nicho / Right Side Panel of the niche
19 Prateleira do nicho / Repisa del nicho / Niche Shelf
20 Porta esquerda / Puerta izquierda / Left Door
Porta direita / Puerta derecha / Right Door
21
22 Pé metálico H150mm / Pié metálico H150mm / Metallic Feet H150mm
Prateleira de vidro / Repisa de vidrio / Glass Shelf
23
24 Luminária LED (
pilhas não inclusas
A Móveis Bechara se reserva o direito de modificar desenhos e especificações de seus produtos sem aviso prévio.
Móveis Bechara se reserva el derecho a modificar los diseños y las especificaciones de sus productos sin previo aviso.
Móveis Bechara reserves the right to modify designs and specifications of its products without notification.
03
04
02
22
) / Luminaria LED (

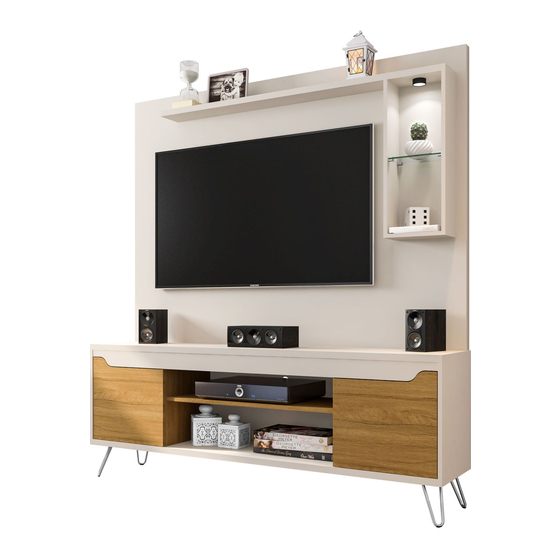

Estante/Home theater stand 1735 x 1600 x 380mm
Manual do Produto e Instruções para Montagem
Guía del Producto y Instrucciones de Montaje
Product Guide and Assembly Instructions
VISTA TRASEIRA / VISTA TRASERA / REAR VIEW
16
15
15
24
23
17
18
19
07
07
08
09
06
06
21
04
22
) / LED Luminaire (
pilas no incluidas
© Desenvolvimento e Projeto de Produto - Móveis Bechara. Proj. 721, Ed. 001 - Fev./2019 .
GABBANA
Dimensões (mm)
Dimensiones (mm)
Dimensions (mm)
384 x 360 x 15
384 x 360 x 15
805 x 358 x 15
1600 x 378 x 25
384 x 290 x 15
384 x 290 x 15
1560 x 86 x 15
1600 x 294 x 25
1565 x 70 x 15
1565 x 86 x 15
1585 x 404 x 3
1598 x 384 x 15
1598 x 384 x 15
1598 x 384 x 15
1565 x 80 x 15
1300 x 152 x 25
600 x 150 x 15
600 x 150 x 15
210 x 149 x 15
384 x 340 x 15
384 x 340 x 15
200 x 150 x 6
)
batteries not included
14
13
07
12
10
11
Quantidade
Cantidad
Quantity
1
1
1
1
1
1
2
1
1
1
1
1
1
1
1
1
1
1
1
1
1
- 4
1
- 1
1
