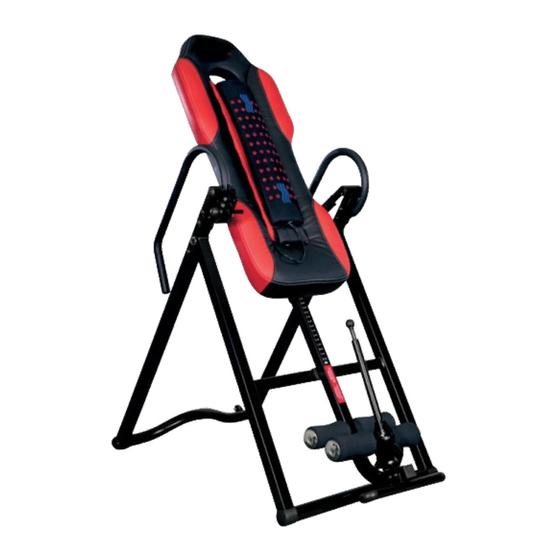

Inversionsbank Ease Delux
10031831 10031832

Advertisement

Chapters

Table of Contents
loading
Need help?

Need help?

Do you have a question about the Ease Delux and is the answer not in the manual?

Questions and answers

Related Manuals for KLAROFIT Ease Delux

Summary of Contents for KLAROFIT Ease Delux

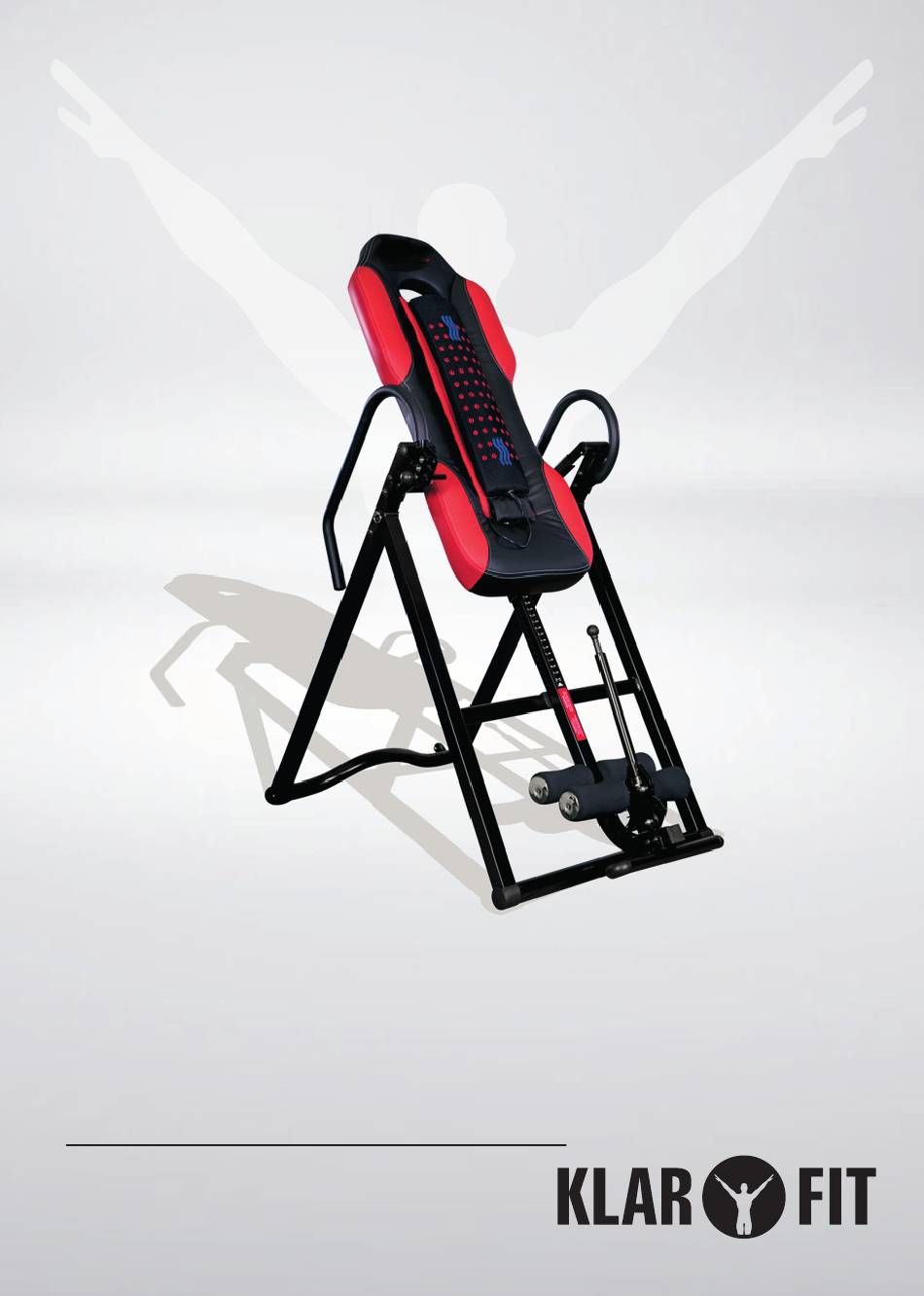

  • Page 1 Inversionsbank Ease Delux 10031831 10031832...

  • Page 2: Table Of Contents

    Sehr geehrter Kunde, wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie die folgenden Anschluss- und Anwendungshinweise sorgfältig durch und befolgen Sie diese, um möglichen technischen Schäden vorzubeugen. Für Schäden, die durch Missachtung der Sicherheitshinweise und unsachgemäßen Gebrauch entstehen, übernehmen wir keine Haftung. Artikel Artikelnummer Farbe...

  • Page 3: Sicherheitshinweise

    Sicherheitshinweise • Die maximale Gewichtsbelastung ist 136 kg. • Lesen Sie alle Hinweise, um die Gefahr einer ernsthaften Verletzung zu verringern. • Verwenden Sie die Inversionbank nur mit der Genehmigung durch Ihren Arzt. • Verwenden Sie die Inversionsbank in den folgenden gesundheitslichen Umständen nicht (dies ist keine erschöpfliche Liste): ◦...

  • Page 4: Übersicht

    Übersicht Explosionsansicht...
  • Page 5 Bezeichnung Anzahl Beheizbare Rückenmassageauflage Rückenpolster Viereckiges Endstück Schraube M6 x 16 Stützrohr für die Rückenlehne Schraube M8 x 20 Mutter M8 x 60 Unterlegscheibe 16 x 8 x1,2 Knauf für die Höhenverstellung Untere Rahmenmuffe Griff (rechts) Griff (links) Handlauf (rechts) Handlauf (links) Sechskantschraube M8 x 16 Endstopfen...
  • Page 6 Bezeichnung Anzahl Rohr zur tKörperlängeneinstellung Schnellversteller zur Einstellung der Fußstütze Mutter M6 Unterlegscheibe 1 2x 6 x 1.0 Kugelbolzen Schraube M8 x 20 Schraube M6 x 40 Schraube M6 x 45 Kunststoffkappe Schaumstoffwalze Fußstützrohr Steuergerät Handsteuerung Unterlegscheibe 38 x 8 x 1,5 Stift zur Begrenzung des Winkels Schraubenschlüssel 10/13 Ovales Endstück - Fußstütze...

  • Page 7: Montage

    Montage Schritt 1 Rahmen auseinander klappen Nehmen Sie den Rahmen vorsichtig aus dem Karton heraus. Klappen Sie ihn auseinander. Setzen Sie den Stift zur Begrenzung des Winkels (47) in die rechte Seite des Rahmens ein. Beachten Sie bei den weiteren Montageschritten die vordere, hintere, rechte und linke Seite.
  • Page 8 Schritt 2 Den Handlauf zusammenschrauben Bringen Sie den rechten Handlauf (13) auf der rechten Seite des Grundgestells an. Verwen- den Sie 2 Schrauben (21), 2 Unterlegscheiben (8) und 2 Muttern (7). Verwenden Sie die Schrauben (20) und Unterlegscheiben (8), um die Winkelstellungshalterung am Grundge- stell zu verstärken.
  • Page 9 Schritt 3: Montage der Rückenlehne am Grundgestell Bringen Sie den zusammengesetzten Teil der Rückenlehne an das Grundgestell an. Verwen- den Sie die Schrauben (6), die Unterlegschreiben (8) und die Kontermuttern (7). Die drehbaren Seitenhalterungen müssen nach unten zeigen Grundgestell drehbaren Halterungen heben Schrauben,...
  • Page 10 Schritt 4: Rohr zur Einstellung der Körperlänge und Schaumstoffwalzen A - Die Fußstütze (49) auf das Rohr zur Einstellung der Körperlänge (33) schrauben. Dabei die Sechskantschrauben (21), Unterlegscheiben (8) und Kontermuttern (7) verwenden. B - Das Fußstützrohr (42) in das Rohr zur Einstellung der Körperlänge (33) einführen und mit den Schraubbolzen (49), Unterlegscheiben (36) und Muttern...
  • Page 11 Schritt 5 – Abschließende Montage Stecken Sie das fertig montierte Rohr zur Einstellung der Körperlänge (33) und die Fuß- stütze in das Rohr für die Rückenauflage und befestigen Sie die Rohre mit dem Knauf zur Einstellung der Körperlänge. Verwenden Sie den Knauf für die Höhenverstellung (9), um das Rohr zur Einstellung der Körperlänge (33) zu sichern, wenn die gewünschte Einstellung der Körperlänge vorgenom- men wurde.
  • Page 12 Loch oben Tasche für Steuerein- Loch unten heit nach unten Schritt 6: Aufsetzen des Wärme-Massage-Polsters Bringen Sie die Wärme-Massage-Auflage (1) auf dem Rückenpolster (2) an. Ziehen Sie dazu 2 Gurte durch das obere Loch und 2 Gurte durch das untere Loch. Hinweise: Das Bedienelement (45) kann griffbereit in der Kletttasche auf dem Rückenpols- ter aufbewahrt werden.

  • Page 13: Benutzung Des Steuergerätes

    Benutzung des Steuergerätes Automatischer Modus Den Einschaltknopf drücken, um die Wärme-Massage-Auflage zu aktivieren. Nun läuft der automatische Modus an, der über 10 Minuten geht. Danach schaltet das Gerät sich automatisch ab. In diesem Modus sind Massagestufe 1 und Intensitätsstufe 1 aktiv. Um das Lendenpolster wieder zu deaktivieren, halten Sie den Einschaltknopf 2 Sekunden lang gedrückt.

  • Page 14: Einstellungen

    Einstellungen Schnellversteller für die Einstellungs des Kippwinkels Machen Sie sich mit dem Schnellversteller auf der rechten Seite vertraut. Die Position des Sicherungsstifts bestimmt den Inversionswinkel, mit dem Sie sich wohl fühlen. Die 3 Einstellungen sind: 20° Leichter Inversionswinkel 40° Moderater Inversionswinkel 60°...
  • Page 15 Fußgelenke einhaken Vorsicht: Verletzungsgefahr Tragen Sie immer Trainingsschuhe mit fest zugebundenen Schnürsenkeln, um die Füße gut einhaken zu können und die Füße während der Übung zu schützen. Schritt 1: Ziehen Sie die vorderen Walzen aus, indem Sie die Fußverlängerung nach unten drücken und nach vorne loslassen.
  • Page 16 Die richtige Höhe und Balance finden Legen Sie den Kopf flach auf das Rückenpolster. Heben Sie langsam einen Arm Richtung Decke. Wenn die Bank sich langsam nach hinten neigt, ist die Einstellung der Körperlänge richtig. Wenn die Bank sich nicht nach hinten neigt, stellen Sie die Höheneinstellung immer ein Loch weiter, bis die Bank sich nach hinten neigt.

  • Page 17: Entsorgung

    Entsorgung Befindet sich die linke Abbildung (durchgestrichene Mülltonne auf Rädern) auf dem Produkt, gilt die Europäische Richtlinie 2012/19/EU. Diese Produkte dürfen nicht mit dem normalen Hausmüll entsorgt werden. Informieren Sie sich über die örtlichen Regelungen zur getrennten Sammlung elektrischer und elektronischer Gerätschaften. Richten Sie sich nach den örtlichen Regelungen und entsorgen Sie Altgeräte nicht über den Hausmüll.
  • Page 18 Dear Customer, Congratulations on purchasing this equipment. Please read this manual carefully and take care of the following hints on installation and use to avoid technical damages. Any failure caused by ignoring the items and cautions mentioned in the operation and installation in- structions are not covered by our warranty and any liability.

  • Page 19: Safety Instructions

    Safety Instructions • 300 Lb weight capacity. • To reduce the risk of serious injury, read all important precautions instructions and warnings in this manual before using the inversion system. • Do not use this inversion table without a physician’s approval, or if you have any of the following conditions (this list is for reference only, it is not an exhaustive listing).

  • Page 20: Parts Listing

    Parts Listing Explosion view...
  • Page 21 Desciption Quantity Backrest Heat&Massage/heat Pad Backrest Pad Square End Cap Bolt-M6x16mm Backrest Support Tube Bolt-M8x20mm Nut M8 Flat Washer Ø16xØ8x1.2 Knob Lower Bed Frame Bushing Handlebar Grip-Right Handlebar Grip-Left Handlebar-Right Handlebar-Left Hexagonal Bolt-M8x16mm Plastic Round End-cap Plastic Spacer Connecting Bracket Incline Adjustment Bolt Bolt-M8x50mm Bolt-M8x55mm...
  • Page 22 Desciption Quantity Body Height Adjustment Tube Leg Tube Adjustment Pull Pin Nut M6 Flat Washer Ø12xØ6x1.0 Ball Pin for Part Ø8*35mm Bolt-M8x20mm Bolt-M6x40mm Bolt-M6x45mm Plastic cap Foam Leg Rollers Adjustable Leg Hold Tube Hand Controller Power Adaptor WasherØ38xØ8x1.5 Ball Pin-Ø8*66mm Wrench-10/13 Oval End Caps-Foot Rest Foot Rest Plate...

  • Page 23: Assembly

    Assembly Step 1 Unfold Frame Carefully remove base frame from carton, and unfold. Insert safety pin(47) into right side of frame note front, rear, right and left sides for further assembly.
  • Page 24 Step 2 Handlebar Assembly Attach the right handlebar (13) to the right side base frame using 2 bolts (21), 2 washers (8), and 2 nuts (7). Use bolt (20) and flat washer (8) to reinforce the incline adjustment bracket to the base frame. Attached the left handlebar(14) to the left side base frame using 2 bolts ( 21) 2 washers (8) and 2 nuts (7).
  • Page 25 Step 3: Backrest Assembly to Base Frame Attach the completed backrest pad assembly to the base frame unit using bolts (6), flat washers (8) and lock nuts (7) as shown. Note: rotational side brackets must face down toward floor Lift entire bed assembly up into rotational brack- And secure with bolts, nuts, and washers...
  • Page 26 Step 4: Body Height Adjustment Tube and Rollers A- Install foot rest plate (49) onto height adjustment tube (33) using hexagonal bolts (21), flat washers (8) and lock nuts (7). B- Insert rear foam roller tube (43) through height adjustment tube (33) and secure with bolt (40), washer (36) and nut (35).
  • Page 27 Step 5 – Final assembly steps Slide Completed Height Adjustment Tube and Foot Rest Assembly into Backrest Support Tube and lock into place using Height Adjustment Knob. Use Knob Bolt (9) to additional secure Height Adjustment Tube in place when desired Height Adjustment is obtained.
  • Page 28 Upper Hole Note: Controller Lower Hole Pocket towards bot- Step 6: Connecting Massage/Heat Pad to Backrest Pad Attach the Heat/Massage Pad (1) to Backrest Pad(2) using 2 straps though upper hole and 2 lower straps through lower hole. NOTE: Controller(45) can be stored in Velcro Pocket of Backrest Pad ( at Bottom) for easy access Note: Please pay attention to the power cord not be squeezed by the inversion table when using it.

  • Page 29: Controller Instruction

    Controller Instruction Automatic mode Press it to activate the power to the lumber pad. This is an automatic mode last- ing 10 minutes. After 10 minutes, the unit will automatically shut off. It features message mode-1 and intensity level-1. In order to deactivate lumbar pad, please press and hold the power head button for at least 2 seconds.

  • Page 30: Making Adjustments

    Making Adjustments INVERSION SELECTOR PIN Familiarize yourself with the Inversion Selector Pin located on the Right Side of the Inversion Table. The positioning of the pin will determine the degree of Inversion that you are comfortable with. The 3 selections are: 20- Slight Inversion 40-Moderate Inversion 60- Enhanced Inversion...
  • Page 31 Securing feet and ankles Caution: Danger of personal injury Always wear athletic shoes with laces tight to help secure your feet in the inversion system, and for foot protection while exercising. Step 1: Expand the front rollers by pushing down on the leg tube bar and release forward.
  • Page 32 Finding the Proper Height and Weight Adjustment With head flat on back pad, slowly raise one arm up toward the ceiling. If the bed starts to invert backward, the height adjustment should be correct. If the bed does not start to invert, adjust the centre slider arm upward one position at a time, until the bed starts to invert backward.

  • Page 33: Disposal Considerations

    Disposal Considerations According to the European waste regulation 2012/19/EU this symbol on the product or on its packaging indicates that this product may not be treated as household waste. Instead it should be taken to the appropriate collection point for the recycling of electrical and electronic equipment. By ensuring this product is disposed of correctly, you will help prevent potential negative consequences for the environment and human health, which could otherwise be caused by inappropriate waste handling of this product.
