CASTLE GARDEN XKH 160 HD Instructions For Use Manual

Hide thumbs
Table of Contents

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Download this manual
XKH 160 HD, XKH4 165 HD
INSTRUCTIONS FOR USE
EN..... 7
MODE D'EMPLOI
FR....17
ISTRUZIONI PER L'USO
IT.....27
INSTRUCCIONES DE USO
ES ....37
»HC"P"K÷»fl œOÀ‹«Œ¬¿"EÀfl
RU...47
8211-0075-90

Advertisement

Table of Contents
loading

Summary of Contents for CASTLE GARDEN XKH 160 HD

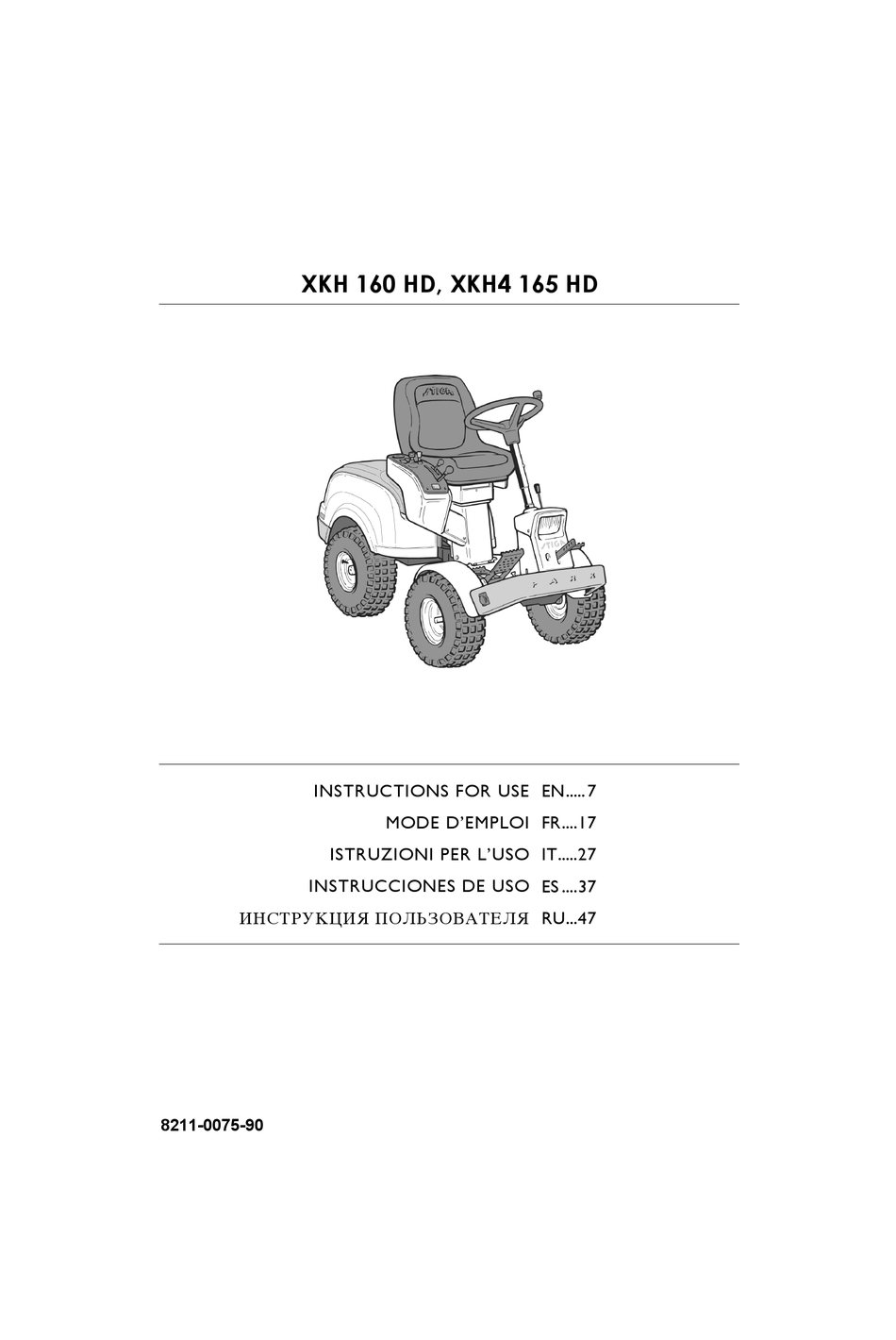

  • Page 1 XKH 160 HD, XKH4 165 HD INSTRUCTIONS FOR USE EN..7 MODE D’EMPLOI FR..17 ISTRUZIONI PER L’USO IT..27 INSTRUCCIONES DE USO ES ..37 »HC“P”K÷»fl œOÀ‹«Œ¬¿“EÀfl RU...47 8211-0075-90...
