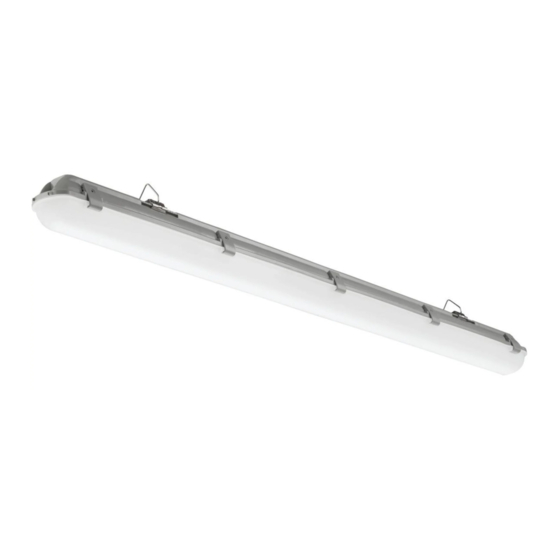

XVML
*Model number noted on carton label
Accessory Items/
Accessoires/ Artículos Accesorios
J-box Bracket Kit
(XVMLJSB)
Protect yourself. Before installing,
read these instructions carefully and
save them for future reference.
Date Installed:________________
TOOLS REQUIRED
FOR INSTALLATION
•Safety glasses
•Ruler/Tape measure
•Flat blade screwdriver
•Phillips screwdriver
•Adjustable wrench
INSTALLATION INSTRUCTIONS
Angled Wall-mount
Bracket Kit
(XVML LATCH STSL)
(XVMLANGBKT45)
Pour votre propre protection. Avant de procéder à
l'installation, veuillez lire attentivement ces directives
et les conserver pour référence ultérieure.
Date de l'installation
OUTILS REQUIS POUR L'INSTALLA-
• Lunettes de sécurité
•Drill
•
Régle ou ruban à mesurer
•3/32" Drill Bit
•
Tournevis à tête Phillips
•1/2" Drill Bit
•
Clef anglaise
•7/8" Drill Bit
•
Tournevis à lame plate
•Pliers
•
Perceuse
•
Mèches pour perceuse (3/32" , 1/2", 7/8")
•
Pinces
Stainless Steel
Latch Kit
:________________
TION
Protéjase. Antes de instalar, lea estas
instrucciones cuidadosamente
y guárdelas para futura referencia.
Fecha Instalada:________________
HERRAMIENTAS NECESSARIAS PARA
LA INSTALACIÓN
•
Gafas de seguridad
•
Regla / Cinta métrica
•
Destornillador plano
•
Destornillador de Phillips
•
Llave ajustable
•
Taladro
•
Brocas (3/32", 1/2", 7/8")
•
Pinzas
U219952T Rev B 11/17
