Vessel GT-CD60-34 Instruction Manual

Air corner drill
Hide thumbs

Advertisement

Quick Links

Download this manual
For Safe Use
0

Advertisement

loading
Need help?

Need help?

Do you have a question about the GT-CD60-34 and is the answer not in the manual?

Questions and answers

Summary of Contents for Vessel GT-CD60-34

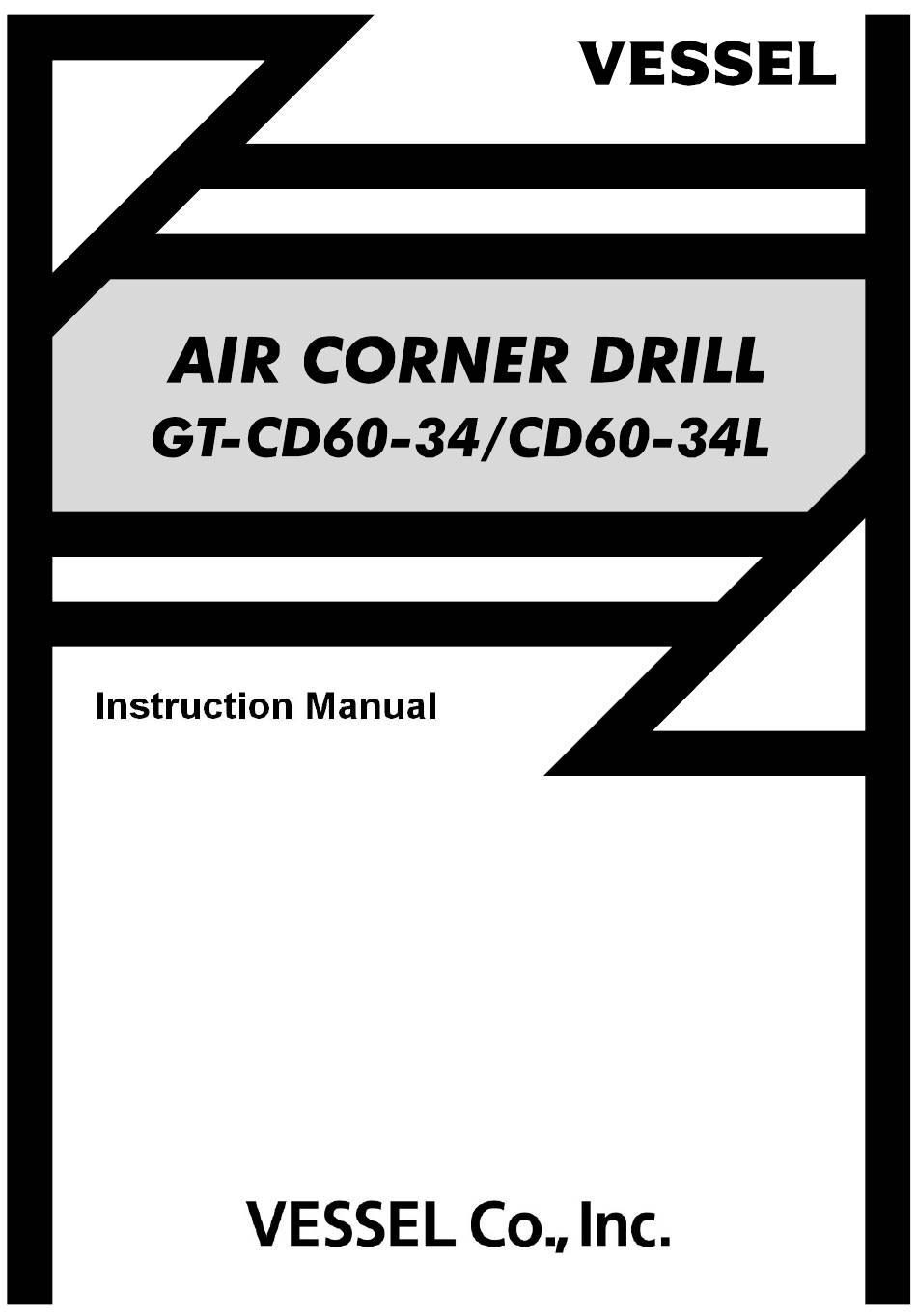

  • Page 1 For Safe Use...

  • Page 2: For Safe Use

    For Safe Use Thank you very much for having purchased the "VESSEL Air Corner Drill GT-CD60-34 / CD60-34L.” Please read this manual carefully and understand its contents for the safe and correct use of the air tool. Warning: Read these instructions carefully before operating, maintaining or servicing this tool.
  • Page 3 For Safe Use The air impact wrench is a tool driven by normal compressed air. There will be a risk of explosion if other high-pressure gases like oxygen, acetylene, and propane are used for the tool. ●Choose the appropriate air hose. Use oil- and abrasion-resistant air hoses for the required air pressure and of the recommended inner diameter.
  • Page 4 For Safe Use ●Keep a good posture while working. Keep a good posture and hold the tool firmly in case of an unexpected situation. ●Avoid accidental start-up. Make sure the trigger is released before connecting the air hose to the unit. Be careful not to press the trigger when carrying the air tool.
  • Page 5 For Safe Use situation. ●Shut off the air supply and detach the air hose from the tool; when the tool is not in use ・ when the tool is kept in storage ・ when maintenance is performed ・ when the tool tip (bits / sockets) is replaced ・...
  • Page 6 For Safe Use ●Do not drop the tool from a high place. Equipment like a safety strap should be used to prevent the tool from falling when working at high places. ●Store the tool in a safe place. If the tool is not to be used for a period of time, conduct maintenance and keep it in a safe, dry place.
  • Page 7 For Safe Use ・Be sure to read and understand this manual thoroughly before handling this product. ・Keep the instruction manual in hand and refer to it whenever needed. ・Store the instruction manual in a safe place. If the manual is lost or damaged, contact us or your local distributor for a new copy.
  • Page 8 How to Use PIPING MODEL Filter Oiler Air Tool Air Compressor Regulator Drain Tap SPECIFICATIONS GT-CD60-34 / CD60-34L 82.8 〔dB〕 Sound Level 93.8 〔dB〕 Vibrations Level 5.51 〔m/s²〕 Uncertainty K 〔m/s²〕 VESSEL CO.,INC. FUKAEKITA2-17-25,HIGASINARIKU,OSAKA, JAPAN PRODUCT: Air Corner Drill MODEL:...

  • Page 9: How To Use

    It also happens when the hose is too long. ●Install the plug ・GT-CD60-34 Use a spanner of No.17 to hold Air Inlet Bushing and fasten the plug.
  • Page 10 How to Use ●Air coupling When using the air coupling included in the package, purchase a compatible connector. When connecting a hose directly to this product, purchase a hose connection coupling. In both cases, check the size of the connected hoses. ●Initial start up.
  • Page 11 How to Use ●Start up GT-CD60-34 1. Connect air consent. 2. Supply air from air compressor. 3. Is start rotate when throttle button is pressed. 4. To lock the throttle button to be pressed, press the throttle button and turn right.

  • Page 12: Maintenance/Repairs

    Maintenance/Repairs ・ We recommend periodic inspections for safe, worry-free use. If inspections are neglected, it may affect the performance, lifespan and safety of the product. ・ Inspection (maintenance) should be conducted only by those who carefully read and fully understood the instruction manual for this product. ・...

  • Page 13: Troubleshooting

    Troubleshooting Troubleshooting Trouble Cause Action Air is not provided. Turn on the air. The hose is twisted. Straighten the hose. Adjust the air Air pressure is low. pressure. Parts are rusted due to a lack 1. No rotation Lubricate the unit. of lubrication.
  • Page 14 Troubleshooting The rotor blade does not Request parts come out at rotating. replacement Run out of lubrication and oil. Lubricate the unit. 7.Water comes out. The drain is clogged. Clean the drain. Request repairs immediately when the tool is in a defective and abnormal condition, etc., since it could lead to a product malfunction and accident.
  • Page 15 Free Load 3400 Working Air Pressure Air Consumption 0.42 ㎥/min Air Compressor 0.75 or bigger Air Hose Inner Dia. 6.35 Air Coupling Accessories VESSEL Air Coupling （BPB-2） ● Lock Handle ● Double Ring Wrench ● Description / Dimensions GT-CD60-34 GT-CD60-34L...
  • Page 16 Exploded diagram drawing & Parts list...
  • Page 17 Exploded diagram drawing & Parts list ● GT-CD60-34 / CD60-34L Number Index EDP No. Description Size Required Per Unit 846201 Setting Nut 846202 Setting Nut Bearing ※678 846203 Drive Gear 2 846204 Corner Head, Bearing ※685（Installed No.6） 〈4〉 846205 Washer, Bearing （Installed No.6）...
  • Page 18 Exploded diagram drawing & Parts list 846238 O-ring, Plug Cap ※S10 846239 Plug Cap 846240 Locating pin, Exhaust Cover ※SP2.5×8（Installed No.31,50） 〈40〉 846244 Ring Alignment ● GT-CD60-34 Number Index EDP No. Description Size Required Per Unit 846231 Motor Case, Complete 846232 Throttle Button...
  • Page 22 Manufactured by: 17-25, Fukae-Kita 2-chome, Higashinari-ku, Osaka 537-0001 Japan Tel : +81 6 6976 7778 Fax : +81 6 6972 9441 E-mail : export@vessel.co.jp URL : http://www.vessel.co.jp/english/...
  • Page 23 ご使用の前に...
  • Page 24 安全にお使いいただくために まえがき このたびは「エアーコーナードリル GT-CD60-34/CD60-34L」をお買い上げいただき まして、まことにありがとうございます。 エアツールを安全に使用していただくために、ご使用の前に必ず本書をよくお読みにな り、内容を十分にご理解の上、正しくご使用ください。 警告：下記項目内容を十分理解の上、本書をお読みください。 ■安全上の注意事項は、次の見出しを掲げております。いずれも安全に関する重 要な内容を記載していますので、必ずお守りください。 警告 誤った取り扱いをした時に、使用者が死亡または重傷を負う可能性が想 定される場合。 注意 誤った取り扱いをした時に、使用者が障害を負う可能性が想定される内 容、および物的損害のみの発生が想定される場合。 ※「注意」に記載した事項でも、状況によっては重大な結果に結びつく可 能性があります。 ■本書はご使用される方が、いつでも利用できる場所に大切に保管し、繰り返しお 読みください。 ■本書および製品に貼付されている警告表示ラベルを紛失または汚損された場合 は、弊社もしくはご購入の販売店を通じ、速やかにお取り寄せの上、正しく保管ま たは貼付してください。 ■当製品を譲渡もしくは貸し出される場合は、本書を必ず添付してください。 お買い上げの製品または本書の内容についてご質問がございましたら、弊社もしく は、お買い上げの販売店までお問い合わせください。 警告 ご使用前に必ず本書をよくお読みになり、内容を十分にご理解の上、正し くご使用ください。 警告 ■エアツールの作動環境は ●適正な空気圧力で使用してください。 指定空気圧力以上での使用は製品の破損・事故の原因となりますの で、圧力計、減圧弁等を設置して、必ず適正な空気圧力（手元動 圧）で使用してください。 ●エアコンプレッサ以外の動力源を使用しないでください。 エアツールはエアコンプレッサによる圧縮空気を動力源とする工具です。...
  • Page 25 安全にお使いいただくために 圧縮空気以外の高圧ガス（酸素・アセチレンガス・プロパンガス等）を使 用すると爆発の危険があります。 ●適正なエアホースを使用してください。 エアホースは耐油性で外面が耐摩耗性を有し、規定内径以上の作業 空気圧力に適合したものを使用してください。また、老朽化したものや 極端に長いものは使用しないでください。 ●エアホース取り付け具は確実に取り付けてください。 取り付け不備によりエアホースがはずれた場合、エアの噴射によりエアホ ースが飛び回り非常に危険ですので、エアホース取り付け具はエアホース およびエアツールに確実に取り付けてください。 警告 ■作業環境は ●作業場は十分に明るくし、いつもきれいに保ってください。 暗い作業場や散らかった作業場は事故の恐れがあります。照明等に留 意し、整理整頓を心がけてください。 ●爆発の危険性のあるところでは使用しないでください。 エアツールは引火や爆発の恐れがある場所では、危険ですので絶対に 使用しないでください。 警告 ■作業時の服装は ●きちんとした服装で作業してください。 ダブダブの服やネックレス等の装身具は着用せず、作業に適した服装で 作業してください。また、長い髪の毛がエアツールにかからないように、帽 子等で覆ってください。 ●作業保護具を使用してください。 不意の破損等からの人体保護のため、作業に応じヘルメット、保護めが ね、耳栓、防塵マスク、防振手袋、安全靴等の作業保護具を使用して ください。 警告 ■エアツールを使用する場合は ●ぶつけたり、投げつけたりしないでください。 部品が損傷し､故障や事故の原因となりますので、絶対にぶつけたり、 投げつけたり、落としたりしないでください。 ●可動部に手や布きれ等を近づけないでください。 使用中は非常に危険ですので、可動部に手や布きれ等を絶対に近づ けないでください。 ●無理な姿勢での作業は危険です。 エアツールを確実に保持し、突発的な動きにも対応できるようにして、安...
  • Page 26 安全にお使いいただくために 定した作業姿勢で作業をおこなってください。 ●不意な始動を避けてください。 エアホースを接続する場合は、スロットルボタン、スロットルレバーが停止 位置になっているかを確認してください。またエアツールを持ち運びする場 合はスロットルボタン、スロットルレバーに手をかけず、エアツールからエアホ ースを外して行ってください。 エアツールを作動させたままの放置や、移動は行わないでください。 ●電気に対し接触させないでください。 エアツールは電気との接触に対し絶縁されていませんので、電気に対し 接触させないように注意して使用してください。 ●異常を感じた場合は直ちに使用を中止してください。 使用中に異常を感じた場合は直ちに使用を中止して、点検・修理を依 頼してください。 ●加工物はしっかりと固定してください。 加工物はバイスやクランプでしっかりと固定してください。加工物を手で持 つより安全であり、工具を両手で操作することが出来ます。 加工物が不安定な状態で作業を行うと、ドリルや本体の早期摩耗や破 損の原因となります。 ●無理な先端工具の使用は避けてください。 必要以上に先端工具を押しつけたり、無理な角度で作業すると先端工 具が破損する危険性があります。 作業中に先端工具が絡まって作動停止したときは、無理に外さずエアの 供給を止めてから外してください。 ●適切な先端工具をご使用ください。 ●作動停止後もしばらくの間エアツールは動いています。 作動停止後、完全に停止するまで先端工具にふれたり、放置したりし ないでください。 ●先端工具を取り付けたままみだりに無負荷で空転させないでください。 先端工具を取り付けたままみだりに無負荷で空転させると、先端工具が 外れる可能性があり大変危険です。 警告 ■その他 ●指定された用途以外に使用しないでください。 指定用途以外への使用は事故の原因になりますので、絶対におこなわ ないでください。...
  • Page 27 安全にお使いいただくために ●改造は絶対にしないでください。 改造をおこなっての使用は事故の原因になりますので、絶対におこなわ ないでください。 ●部品を取り外さないでください。 取り付けてある部品を取り外しての使用は、事故の原因になりますの で、絶対におこなわないでください。 ●危険が予想される場合はエアの供給を止め、エアホースをエアツールから はずしてください。 使用しない、または保守点検をおこなう場合や、先端工具の交換をおこ なう場合、その他危険が予想される場合は、必ずエアの供給を止め、エ アホースをエアツールから外してください。 注意 ■エアツール使用時の基本的な注意事項について ●作業は十分注意しておこなってください。 軽率な行動や非常識な行動および疲れている場合の使用等はけがや 事故の原因となりますので、油断しないで、十分注意して作業をおこな ってください。 ●関係者以外は近づけないでください。 作業場所には作業関係者以外は近づけないでください。特に子供は危 険です。 ●無理な使用はおこなわないでください。 過負荷での無理な使用は、エアツールや先端工具の破損や故障の原 因となりますので、能力以内で使用するようにしてください。 ●排気の方向には十分に注意してください。 事故や疾病の原因になりますので、排気が直接目や耳にあたらないよう に、排気方向に注意して使用してください。 ●反動に注意してください。 穴あけ作業中にドリルが穴の底に達する時や、貫通時、穴あけ作業中 に作動停止した時等に急な反動が発生することがありますので、注意し てください。 ●穴あけが終了した時、作業対象物の加工箇所が鋭利になることがある ので、注意してください。 ●エアツールの取り扱いは丁寧に行ってください。 乱暴な取り扱いは事故や故障の原因となりますので、エアツールを投げ たり落としたりして、衝撃を与えないようにしてください。...
  • Page 28 安全にお使いいただくために ●エアホースの取り扱いは丁寧に行ってください。 エアホースをエアツールの支えや、上げ下げに使用しないでください。エア ホースの破損は事故の原因となります。 ●高所作業はエアツールの落下に注意してください。 エアツールの落下による事故を防止するため、高所での作業時は安全 ワイヤの使用等の落下防止策を講じてください。 ●保管にも十分な配慮を行ってください。 使用しない場合は、十分に手入れをおこない、子供の手の届かない、 乾燥した場所に保管してください。 ●騒音に関する法条例に注意してください 騒音に関しては、法令および各都道府県等の条例で定める規制があり ます。周囲に迷惑をかけないよう規制値以下で使用されることが必要で す。必要に応じ、遮音壁等を設けてください。 ●適当に休憩をおこなってください。 長時間の連続作業は疾病等の原因となりますので、適当に休憩を行っ てください。また痛み等、身体に異常を感じた場合は、直ちに使用を中 止し、医師の診断を受け、その指示に従ってください。 注意 ■保守・点検・修理について ●使用前には必ず点検を行ってください。 使用前には部品等の緩みや部品の損傷等がないか必ず点検してくださ い。性能の低下や故障の原因となるばかりでなく、危険をともなう恐れが あります。 ●保守・点検を必ず実施してください。 安全に効率良く作業していただくために、保守・点検を怠らないでくださ い。 ●修理は弊社または弊社認定（指定）のサービス工場にご依頼ください。 修理は弊社または弊社認定（指定）のサービス工場に、お買い求めの 販売店または代理店等を通じ、ご依頼ください。お客様の勝手な処置 により、事故や不具合が生じた場合は責任を負いかねますので、あらか じめご了承ください...
  • Page 29 ご使用の前に ・開梱後、付属品が正しく入っているかご確認ください。 ・取扱説明書を必ず読んで、十分理解するまで製品の操作・先端工具の交換など はおこなわないでください。 ・取扱説明書は、いつも手元においてご使用ください。分からないことができた時は、 取扱説明書で必ず確かめてください。 ・取扱説明書は、紛失しないよう大切に保管してください。紛失した時は、新しいもの を改めて注文してください。 用途 ・当製品は、「金属等の穴あけ作業をエアコンプレッサによる圧縮空気を動力源として おこなう」ことを目的に設計開発されたエア工具です。 以下のような異なる用途での使用はおやめください。 *仕様に示された能力以上または以下での使用。 *当製品を改造、溶接などをおこなっての使用。 *圧縮空気以外（酸素、アセチレンガス、プロパンガスなど）の動力源の使用。 *水中や引火雰囲気内での使用。 *その他予想外の異なる用途での使用。 安全性に関連する記号 振動発生の 保護眼鏡を 耳栓を 製品ご使用前に 恐れがあります 着用してください 着用してください 説明書を熟読してください...
  • Page 30 使用方法 配管例 仕様 GT-CD60-34 / CD60-34L 82.8 〔dB〕 騒音値 93.8 〔dB〕 振動値 ahv 5.51 〔m/s²〕 ※振動値 ahv=周波数補正振動加速度実行値の 3 軸合成値 〒537-0001 株式会社ベツセル: 大阪市東成区深江北 2 丁目 17 番 25 号 製品名: エアーコーナードリル GT-CD60-34 / CD60-34L 機種名: 2006/42/EC(98/37/EC) ISO 20643 振動測定規格: ISO 28927-5 (m/s²)
  • Page 31 使用方法 ・以下のような使用は禁止します。 *先端工具が正しく取り付けられていない。 *先端工具を正しく使用しない。 *作業姿勢が不安定である、正しく保持できない、操作できない。 *滑りやすい、安定しない環境である。 *先端工具に想定された以外の用途に使用する。 *改造改変、部品の不足した状態で使用する。 *仕様に示されたエア圧力以上で使用する。 *当製品の使用負荷を超えた条件で使用する。 *など。 ・不使用時、不在時は、エアの供給を止め配管から取り外してください。 作業前の準備 ●使用空気圧力の確認 使用空気圧力は必ず 0.6MPa 以下でご使用ください。0.6MPa 以上でご使用になりますと 本体内部の部品が破損致します。 ●ドレンの除去 水分や配管内の錆などの不純物が当製品に入りますと、故障の原因となります。コンプレッ サーに溜まったドレンは使用前後に必ず除去してください。また、乾燥した正常なエアを当製 品に供給するため、必ずエアーフィルターを取り付け水分と不純物を取り除いてください。 ●ホースの選定 エア供給用のエアホースのサイズは仕様をご参照ください。エアホース内径が小さいと圧力降 下により十分な能力が発揮できません。またホースが長すぎても同様に圧 力降下が発生しますので、ご注意ください。 ●プラグの取り付け ・GT-CD60-34 インレットブッシュをスパナ（17）で固定し、プラグを締め付 けてください ・GT-CD60-34L インレットブッシュをスパナ（19）で固定し、プラグを締め付 けてください ●エア継ぎ手 付属のエア継ぎ手を使用する場合は、互換性のあるエア継ぎ手をご購入の上、接続してく ださい。当製品に直接ホースを取り付ける場合は、別途市販のホース接続継ぎ手をご購入 ください。どちらも、接続するホースのサイズをお確かめください。...
  • Page 32 使用方法 ●購入後最初の始動 購入後最初に本機をエアホースに取り付ける時や、ホースをとりかえた時は配管内、ホース 内のゴミを十分吹き去ってから本機を取り付けてください。又、本機内のオイルが排気と共に 吹き出しますので、数秒間先端工具を付けずに空転を行ってください。 ●使用前 使用前にエアツールや先端工具に異常がないか確認してください。 回転数の確認は先端工具を装着せずに行ってください。 ●給油 給油を怠ると錆や摩耗の発生により、故障の原因になるばかりでなく、事故の恐れがありま すので、エアーモーター部に 1 日 2～3 回油圧作動油(VG10)を数滴吸気口より補給して 下さい。ルブリケーターを配管に取り付け自動滴下で供給すると便利です。 ●目的以外の使用 本体の破損の原因になりますので、ぶつけたり、叩いたりしないでください。又、有機溶剤に つけたりすると変形しますのでご注意ください。 ●寒冷地での使用 冬季には、内部に溜まった水分が凍結する場合があります。使用後には必ず注油し水分を 除去してから保管してください。 使い方 ● 先端工具の取り付け 先端工具の取り付け、取り外しは必ず本体を エアホースから外し、エアを確実に遮断してか ら行ってください。 1. 固定ハンドルをコーナーヘッドの固定ハン ドル差し込み穴に差して、工具取付部 を固定します。 2. 先端工具をコーナーヘッド先端の工具取 付部に取り付けます。 3. 付属のメガネレンチ等を使用して、しっか りと締め付けてください。...
  • Page 33 使用方法 ● 始動と停止 GT-CD60-34 1. エア継ぎ手を接続します。 2. コンプレッサーよりエアを供給します。 3. スロットルボタンを押すと始動します。 4. スロットルボタンを押しながら右に回すとス ロットルボタンを作動状態のまま固定が可 能です。 5. スロットルボタンを離す（戻す）と停止しま す。スロットルボタンを固定している場合は 左に回した後離す（戻す）と停止します。 GT-CD60-34L 1. エア継ぎ手を接続します。 2. コンプレッサーよりエアを供給します。 3. スロットルレバーを押すと始動します。 4. スロットルレバーを離す（戻す）と停止しま す。 取り扱いについて *穴をあけた部分に手を触れないでください。けがの原因となり大変危険です。 *先端工具を付けて、無負荷での作動は、みだりにおこなわないでください。 *作業を中断・終了する時又、先端工具及び部品交換は必エアツールをエアホースから外 し、エアを確実に遮断してください。 *排気を人や火気に向けないでください。排気には油が含まれており危険です。 *作業中、摩擦で先端工具や切削物が熱くなっていますのですぐに触らないでください。 *異常発生時は、すぐにエアを遮断し、作業を中止してください。...
  • Page 34 保守点検／修理 ・安全に安心してお使いいただくため、定期点検をお勧めします。点検を怠りますと、製品の 性能や寿命・安全性に影響します。 ・点検（保守）は、本製品の取扱説明書をよく読み熟知した方以外はおこなわないでくださ い。 ・修理は、ご購入の販売店にご依頼ください。ご自身ではおこなわないでください。 製品の点検範囲 点検をおこなう際は、必ずホース継ぎ手をはずし、エアが供給されていない状態でおこなって ください。 使用頻度により部品の耐久性は異なります。 ●ドリル等の先端工具 ドリル等の磨耗…能率が悪くなり、折れる原因となりますので再研磨を行うか、新品と交 換してください。 変形、亀裂…破損・飛散の恐れがあります。使用を中止し新品と交換してください。 ●ホース継ぎ手 ネジの緩み…ホース外れにより危険ですので、締めなおしてください。 磨耗…継ぎ手の接続が緩み、外れる場合がありますので新品と交換してください。 ●スロットルボタン / スロットルレバー 戻り具合…正しく戻るかどうか確認してください。戻らない状態で使用すると接続し た瞬間に作動を始めるので大変危険です。修理を依頼してください。 ●各部の緩み 緩み…エア漏れや作動不良の原因となります。修理を依頼してください。 ●表面の傷 亀裂…破損・飛散の恐れがありますので、使用を中止し修理を依頼してください。...
  • Page 35 異常時の処置 エアーツール・トラブルシューティング 症状 原因 処置 エアがきていない エアの開栓 ホースがねじれている ホースをのばす エア圧が低い エア圧力調整 1．回らない 注油不足による部品の錆 注油／分解調整 ごみの混入 分解調整 モーター部・ギヤ部の故障（磨耗・破損等） 部品交換 エア流量が不足している エア流量確認 エア圧が低い エア圧力調整 2．回転にムラがある 注油不足による部品の錆 注油／分解調整 ギヤ部、ベアリングの破損 部品交換／分解調整 スロットルバルブの変形 部品交換 3．回転が止まらない スロットル部に異物混入 分解調整 4．先端工具が固定できない 先端工具取付ネジ部の破損 部品交換 スロットル部の異常（Ｏリング、スロットルスプリングの 5．エア漏れがする 部品交換 磨耗・破損・錆）など 各部の緩み 分解調整...
  • Page 36 分解図／部品図 仕様 単位 GT-CD60-34 GT-CD60-34L 穴あけ能力 重量 全長 回転数 3400 使用空気圧力 空気消費量 ㎥/min 0.42 使用コンプレッサー 0.75 以上 使用エアホース（内径） 6.35 ホース継手 ● ベツセルコンセント（BPB-2） 1 個 付属品 ● 固定ハンドル 1 本 ● メガネレンチ 1 本 各部名称／外観図 GT-CD60-34 GT-CD60-34L...
  • Page 37 分解図／部品図...
  • Page 38 分解図／部品図 ●GT-CD60-34 / CD60-34L 共通部品 1 台数量 部品番号 部品名称 サイズ セットナット セットナットベアリング ※678 ドライブギア 2 ※685(部品番号 6 に内蔵) 〈4〉 コーナーヘッドベアリング (部品番号 6 に内蔵) 〈5〉 ベアリングワッシャー コーナーヘッド CP リング ドライブギア 1 針状コロ軸受け固定ピン ※SP2×12 針状コロ軸受け ※HK0910 アジャストワッシャー 調整用 ドライブギア 1 ベアリング ※697 ベアリングホルダー...
  • Page 39 分解図／部品図 プラグ栓 O リング ※S10 プラグ栓 ※SP2.5×8(部品番号 31,50 に内蔵) 〈40〉 排気カバー位置決めピン アライメントリング 〈 〉印につきましては内蔵部品ですので、ご注文の際はご注意願います。 ●GT-CD60-34 部品 1 台数量 部品番号 部品名称 サイズ モーターケース CP スロットルボタン スロットルボタン固定ピン ※SP1.5×8 (部品番号 31 に内蔵) 〈34〉 スロットルブッシュ スロットルバルブ 排気カバー インレットブッシュ O リング ※S10 インレットブッシュ 〈 〉印につきましては内蔵部品ですので、ご注文の際はご注意願います。...
  • Page 40 アフターサービスについて… １.本機の性能、品質または取り扱いなどについてのお問い合わせの事項は、販売店（又は当社）へご連絡 ください。 2.修理に必要な部品は分解図に記載された部品番号、部品名を確認の上で要求してください。 3.修理等は下図の経路でご送付ください。直接当社へ送付されるとかえって遅れますので避けてください。 ユーザー → 販売店 → 当社 注 ※印部品は一般市販されております。市販品ご使用の時は品質のよいものをお選びください。 本書の内容は予告なく変更することがあります。...
