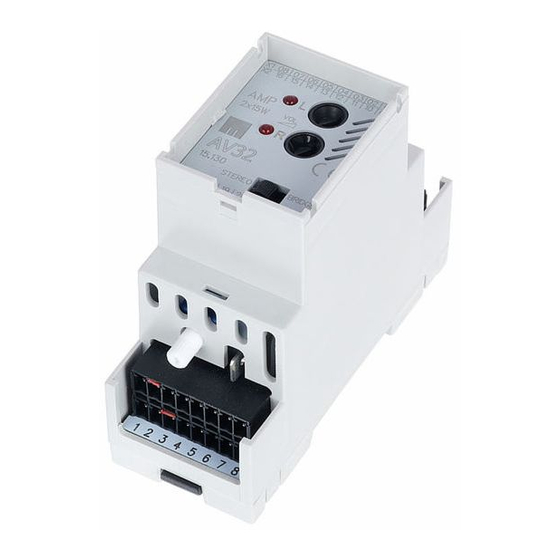

Maintronic AV32 Quick Manual

AV32 Stereo Audio Endstufe
Power Amplifier
Kurzanleitung /quick guide
Gültig ab folgender Version / Valid for:
(H=Hardware)
15.130 - AV32 H2a
Dokument / Document:
AV32_15130_QG_DE_EN - 11.7.2019
Achtung!
Bitte lesen Sie vor der Inbetriebnahme des Gerätes die Bedie-
nungsanleitung sorgfältig durch.
• Installieren Sie das Gerät nur an Orten, an denen eine gute
Belüftung gewährleistet, und es weder Feuchtigkeit noch
zu hohen Temperaturen ausgesetzt ist.
• Stellen Sie Sicher dass die vorhandene Netzspannung mit
der angegebenen Betriebsspannung übereinstimmt, bevor
Sie das Gerät in Betrieb nehmen
Attention!
Please read the users manual carefully before initial operation.
• Only install the device in locations with good ventilation
and without humidity or high temperatures.
• Be sure that the existing mains voltage corresponds with
the specified operating voltage before operating the de-
vice.
1
Konfiguration und Installation
• 2 Kanal Class-D Verstärker
• Extern schaltbare Eingänge
• Eingänge symmetrisch und unsymmetrisch
• Summierverstärker Eingang
• Stereo / Bridged Umschaltbar
• getrennter Lautstärkeregler pro Kanal
• Mikrofon Eingang
• High-Efficiency Green Design
• Hutschienenmontage
Configuration and Installation
• 2 channel class-D amplifier
• Externally switchable inputs
• Balanced and unbalanced inputs
• Summing amplifier inputs
• Switchable stereo / bridged
• Separate volume control for each channel
• Microphone input
• High-Efficiency Green Design
• Top-hat rail installation
• Extreme lightweight and compact
Anschließen
8 polige Push-in Steckverbinder für 0,2...1,5 mm²
feindrähtig oder eindrahtig. Die Stecker sind
Kodiert um Verwechselung zu vermeiden.
Connect
8-pin Push-in connectors for 0,2...1,5 mm²
stranded or single wire. To avoid false connection,
the plugs are encoded.
2 3
