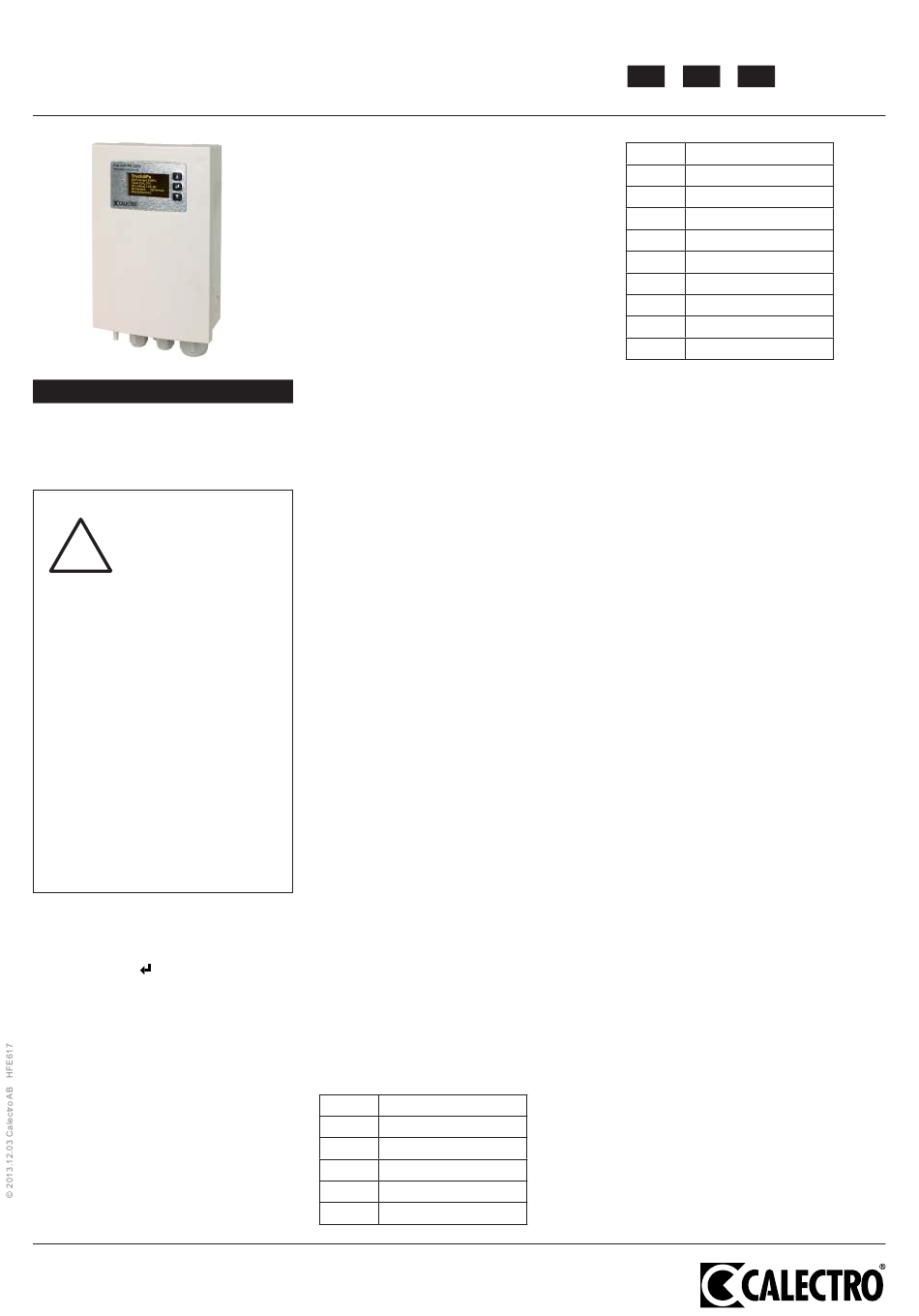

CALAIR-PR-230V INSTALLATION INSTRUCTION
SVENSKA
Tryckregulator 230V med Modbus RTU
kommunikation, larmrelä och digitala
ingångar.
VARNING: VIKTIG
!
INFORMATION OM
ELSÄKERHET OCH
MILJÖ
Produkten innehåller livsfarlig spänning.
Strömförsörjningen ska frånkopplas innan
kapslingen öppnas.
Produkten ska strömförsörjas via en när-
monterad nätfrånskiljare som
"Nätfrånskiljare för tryckregulator CALAIR-
PR-230V". Produktens reläkontakt kan vara
spänningssatt med 230V som måste från-
kopplas vid underhållsarbete. Produkten
är avsedd för användning
Produkten ska inte utsättas för vätskor eller
fuktighet. Produktens utsida kan rengöras
med en lätt fuktad tygtrasa. Produkten är
avsedd att monteras i ett utrymme som är
skyddat från allmänheten. Produkten är
försedd med dragavlastande kabelgenom-
föringar som måste spännas/dras åt vid
installation. Testa dragavlastningens funk-
tion vid installation och justera vid behov.
VÄLJ MENYSPRÅK
Tryck samtidigt på både ▲ och ▼ för att komma
till spårkvalsmenyn. Välj önskat språk och
bekräfta med Enter .
TEKNISKA DATA
230V AC ±10%, 50 Hz
Matningsspänning:
Max 6 W
Strömförbrukning:
0-10V, (minimum in-
Utsignal:
gångsimpedans 10 kΩ)
Inbyggd glassäkring
50 mA, trög
5x20 mm:
Växlande 5 A, 250V
Larmrelä:
Modbus
Modbus RTU via RS485
kommunikation:
Ingen, jämn eller udda
- Paritet valbar:
- Hastighet
9.6 / 19.2 / 38.4 /
(baud rate, kbps):
57.6 / 115.2
1-247
- Adress:
2 st.
Digitala ingångar:
Phone: +46 31-69 53 00 Fax: +46 31-29 32 91 info@calectro.se www.calectro.se
Tryckområde:
Display:
Utetemperaturgivare: Pt1000 och NTC
Omgivningstemp:
Kabelingångar:
- "knockouts":
Skruvplintars
kabeldimension:
Mått (BxHxD):
Vikt:
Kapslingsklass:
FUNKTION
Tryckregulatorn CALAIR-PR-230V mäter differens-
trycket och reglerar ventilationsanläggningens fläkt
via en 0-10V signal. För utetemperaturkompense-
ring av börvärdet kopplas utetemperaturgivare till
CALAIR-PR-230V. Två stycken digitala ingångar
kan t.ex. användas till övervakning av fläktmotor och
aktivering av andra börvärden. CALAIR-PR-230V
kan avläsas och programmeras via Modbus RTU
(RS485). Reglerhastigheten är ställbar för anpass-
ning av olika tryckregleringsapplikationer t.ex. tak-
fläktar. Alla inställningar/programmeringar sparas
även vid strömavbrott. CALAIR-PR-230V är försedd
med ett växlande potentialfritt larmrelä som kan pro-
grammeras för olika larmindikeringar t.ex. hög- och
lågtryckslarm. De tio senaste larmen sparas i en
larmlogg.
märks:
Funktion garanteras med slanglängd upp till 100 m.
Efter montage, kontrollera att luft kan strömma fritt
genom slangen.
MONTERING
inomhus.
CALAIR-PR-230V monteras med kabelgenomför-
ingar och slanganslutningar pekande neråt. I bot-
tendelen av CALAIR-PR-230V finns uttag för 3 st.
fästskruvar för montering. Demontera locket genom
att sticka in en skruvmejsel i de rektangulära hålen
i lockets snäpplås på kapslingens överkant. Böj för-
siktigt ut snäpplåsen tills locket öppnar sig i överkant.
Dra locket utåt till lockets nedre låsanordning släp-
per. Montera locket i omvänd ordning.
INSTALLATION
Slanganslutningar:
På utsidan av kapslingen finns två slanganslutningar
märkta med plus (+) och minus (-). Anslut övertrycks-
slangen till plus
minus (-). Se figur 1.
Elektrisk installation:
Se figur 2.
Anslutningsplintar:
Plint Info
1 Larmrelä (NO)
2 Larmrelä (C)
3 Larmrelä (NC)
4 230V AC
5 230V AC
0-2000 Pa
OLED, gul text på
svart botten
(dito förra CALAIR-PR)
-30 till +50°C
1xM20 (kabel 8-13 mm),
3xM12 (kabel 3-6 mm)
1xM16, 1xM12
Matningsspänning
och larmrelä max
2,5 mm 2 , övriga plintar
max 1,5 mm 2
109x195x52 mm
Ca 500 g
IP54
(+) och undertrycksslangen till
SV EN DE
6 0-10V ut GND
7 0-10V ut +
8 Temp. ingång
9 Temp. ingång
10 RS485 GND
11 RS485 A +
12 RS485 B -
13 Digitalingång GND
14 Digitalingång 1
15 Digitalingång 2
CALAIR-PR-230V ska strömförsörjas
en närmonterad nätfrånskiljare som märks:
"Nätfrånskiljare för tryckregulator CALAIR-PR-
230V.
TEMPERATURGIVARINGÅNG
CALAIR-PR-230V har ingång för en utetempe-
raturgivare. Pt1000 eller NTC-givare av samma
typ som till gamla CALAIR-PR kan användas. Se
rad 13-16 i tabellen under Menysystem. Värdet
för utetemperatur kan även skrivas till CALAIR-
PR-230V via Modbus.
LARMRELÄ, LOGG OCH LARMKODER
Larmreläet är aktiverat i normalt drifttillstånd och
faller vid larm eller strömavbrott.
Larmkoder i larmlogg:
01 Högtryckslarm
02 Lågtryckslarm
03 Motorlarm på digitalingång 1
04 Motorlarm på digitalingång 2
05 Temperaturgivarfel
DIGITALA INGÅNGAR
CALAIR-PR-230V har två digitala ingångar (DI1
och DI2) som kan programmeras för olika funk-
tioner: motorlarm via motorns termosäkring eller
ändrat tryckbörvärde (Force set point).
Force set point på DI2 utetemperaturkompense-
ras på samma sätt som det ordinarie börvärdet
medan börvärdet på DI1 är fast.
Se rad 41-48 i tabellen under Menysystem.
MODBUS RTU VIA RS485
CALAIR-PR-230V är förberedd
Modbuskommunikation via
Modbusadress, baudrate och paritet är inställ-
bara. Se rad 54-59 i tabellen under Menysystem.
Beroende på systemets Modbus-master så kan
de inbyggda pull-up (4k7+) och pull-down (4k7-)
motstånden användas. CALAIR-PR-230V har
även inbyggt termineringsmotstånd (120R). Se
figur 2.
DRIFTSÄTTNING
Vid första driftssättning rekommenderas att noll-
tryckskalibrering utförs. Lossa alla utvändiga
tryckslangar och genomför nolltryckskalibrering
via programmeringsmenyn. Se rad 3 i tabellen
under Menysystem.
via
för
RS485.
