Dépose - Portes et charnières
Vis de charniere à tête hexagonale de
1. Débrancher le réfrigérateur ou déconnecter la source
de courant électrique.
2. Maintenir les deux portes fermées jusqu'au moment où on est
prêt à les séparer de la caisse de l'appareil.
REMARQUE : Prévoir un support additionnel des portes
pendant la dépose des charnières. La force d'attraction des
aimants des portes ne suffit pas à les maintenir en place.
3. Enlever les pièces de la charnière supérieure. Voir l'illustration
de la charnière supérieure.
4. Soulever la porte du compartiment de congélation pour la
séparer de la caisse.
5. Enlever les pièces de la charnière centrale. Voir l'illustration de
la charnière centrale.
6. Soulever la porte du réfrigérateur pour la séparer de la caisse.
7. Enlever les pièces de la charnière inférieure - voir l'illustration
de la charnière inférieure.
IMPORTANT : Si on souhaite inverser la position des portes pour
pouvoir les ouvrir dans la direction opposée, procéder comme
suit. S'il n'est pas nécessaire de changer l'orientation des portes,
voir la section "Réinstallation - Portes et charnières".

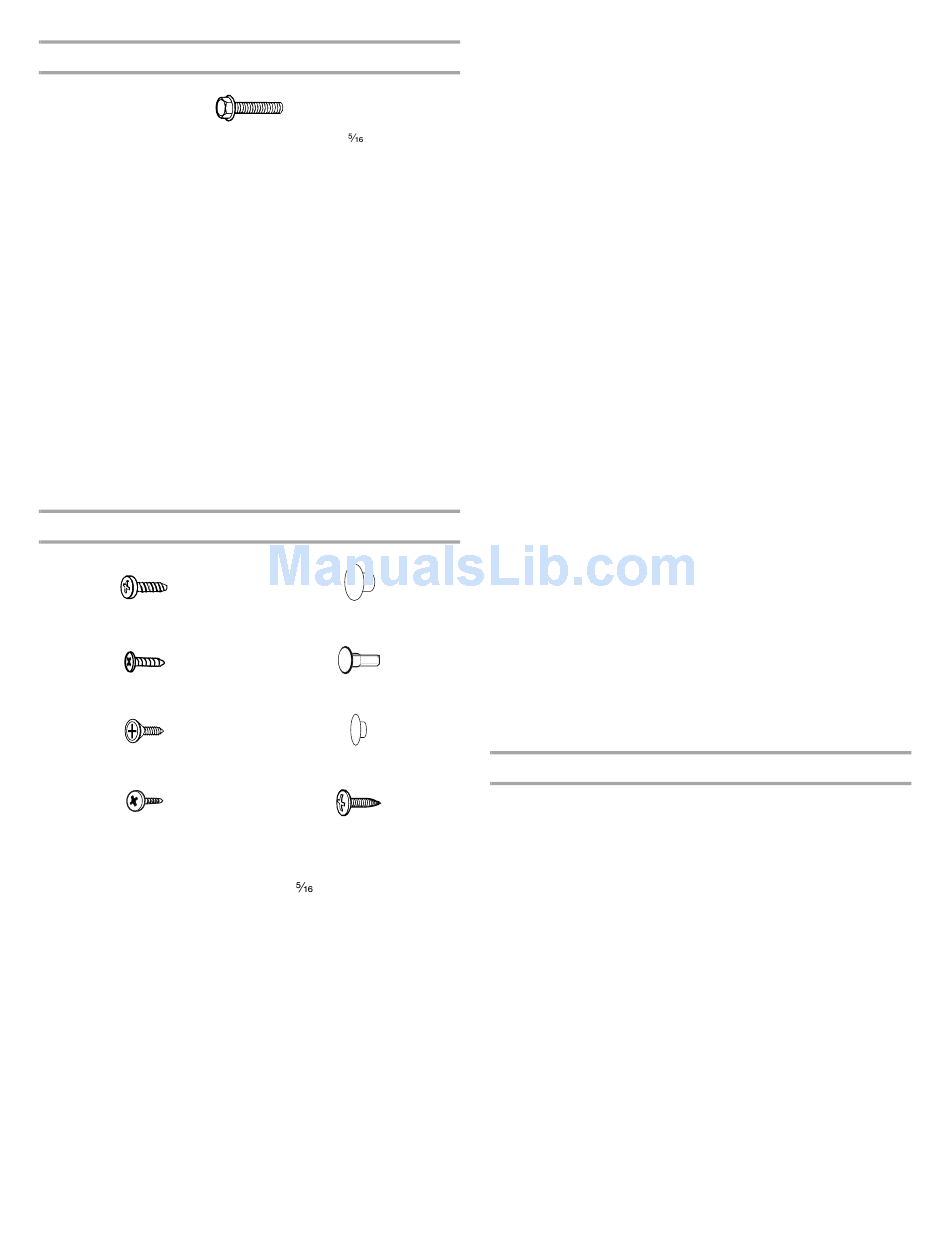

Inversion de la porte (facultatif)
Vis de butée de la porte
Vis de scellement
de la poignée de la porte
Vis de la poignée à tête plate
Vis frontale de scellement
de la poignée de la porte
Caisse
1. Enlever les vis à tête hexagonale de
poignée); transférer ces pièces du côté opposé. Voir
l'illustration 1-1.
2. Enlever les bouchons d'obturation des trous au sommet de la
caisse; transférer ceux-ci dans les trous de charnière du côté
opposé. Voir l'illustration 1-2.
"
Bouchon d'obturation
de charnière de porte
Bouchon d'obturation
de charnière de caisse
Couvre-vis
de la poignée de la porte
Vis de poignée
à tête ronde
" de la charnière (côté
Porte du compartiment de congélation
1. Enlever la poignée de la porte du compartiment de
congélation. Conserver toutes les pièces ensemble. Voir
l'illustration 2.
2. Enlever le bouchon d'obturation du trou de charnière de porte.
Transférer le bouchon du côté opposé. Voir l'illustration 3.
3. Enlever les vis de scellement de la poignée de la porte.
Transférer ces vis du côté opposé de la porte du
compartiment de congélation. Voir l'illustration 4.
4. Enlever la butée de porte. Transférer la butée du côté opposé
de la porte du compartiment de congélation. Voir
l'illustration 5.
5. Positionner la poignée du compartiment de congélation du
côté opposé de la porte. Fixer la poignée sur la porte. Voir
l'illustration 2.
6. Serrer toutes les vis. Conserver la porte à part jusqu'à la mise
en place des charnières de la porte du compartiment de
réfrigération.
Porte du compartiment de réfrigération
1. Enlever le couvre-vis. Voir l'illustration 6.
2. Enlever la poignée de la porte du compartiment de
réfrigération. Voir l'illustration. Conserver toutes les pièces
ensemble. Voir l'illustration 6.
3. Enlever le bouchon d'obturation du trou de charnière de porte
du réfrigérateur. Transférer le bouchon d'obturation au trou du
côté opposé. Voir l'illustration 3.
4. Enlever les vis de scellement de la poignée de la porte.
Transférer ces vis du côté opposé de la porte du réfrigérateur.
Voir l'illustration 4.
5. Enlever la vis frontale de scellement de la poignée de porte.
Transférer du côté opposé de la porte du réfrigérateur. Voir
l'illustration 7.
6. Enlever la butée de porte. Transférer la pièce du côté opposé
de la porte du réfrigérateur. Voir l'illustration 5.
7. Positionner la poignée de porte du réfrigérateur sur le côté
opposé de la porte. Voir l'illustration 6. Placer d'abord les
deux vis supérieures de la poignée. Aligner la partie inférieure
de la poignée, puis visser la vis inférieure.
8. Réinstaller le couvre-vis. Voir l'illustration 6.
9. Serrer toutes les vis. Conserver la porte du réfrigérateur à part
jusqu'à ce que la charnière inférieure soit installée sur
le réfrigérateur.
Réinstallation - Portes et charnières
REMARQUE : Si on inverse le sens d'ouverture des portes,
considérer l'image symétrique.
1. Réinstaller les pièces de la charnière inférieure. Voir
l'illustration. Serrer les vis.
2. Réinstaller la porte du compartiment de réfrigération.
REMARQUE : Prévoir un support additionnel des portes
pendant la réinstallation des charnières. La force d'attraction
des aimants des portes ne suffit pas à les maintenir en place.
3. Assembler les pièces de la charnière centrale. Voir
l'illustration. Serrer toutes les vis. Voir l'illustration de
la charnière centrale.
4. Réinstaller la porte du compartiment de congélation.
5. Assembler les pièces de la charnière supérieure. Voir
l'illustration - charnière supérieure. Ne pas complètement
serrer les vis.
6. Aligner correctement les portes au niveau de la séparation
entre le bas de la porte du compartiment de congélation et
le sommet de la porte du réfrigérateur. Serrer toutes les vis.
31
