Summary of Contents for Helvex Nuva 9124

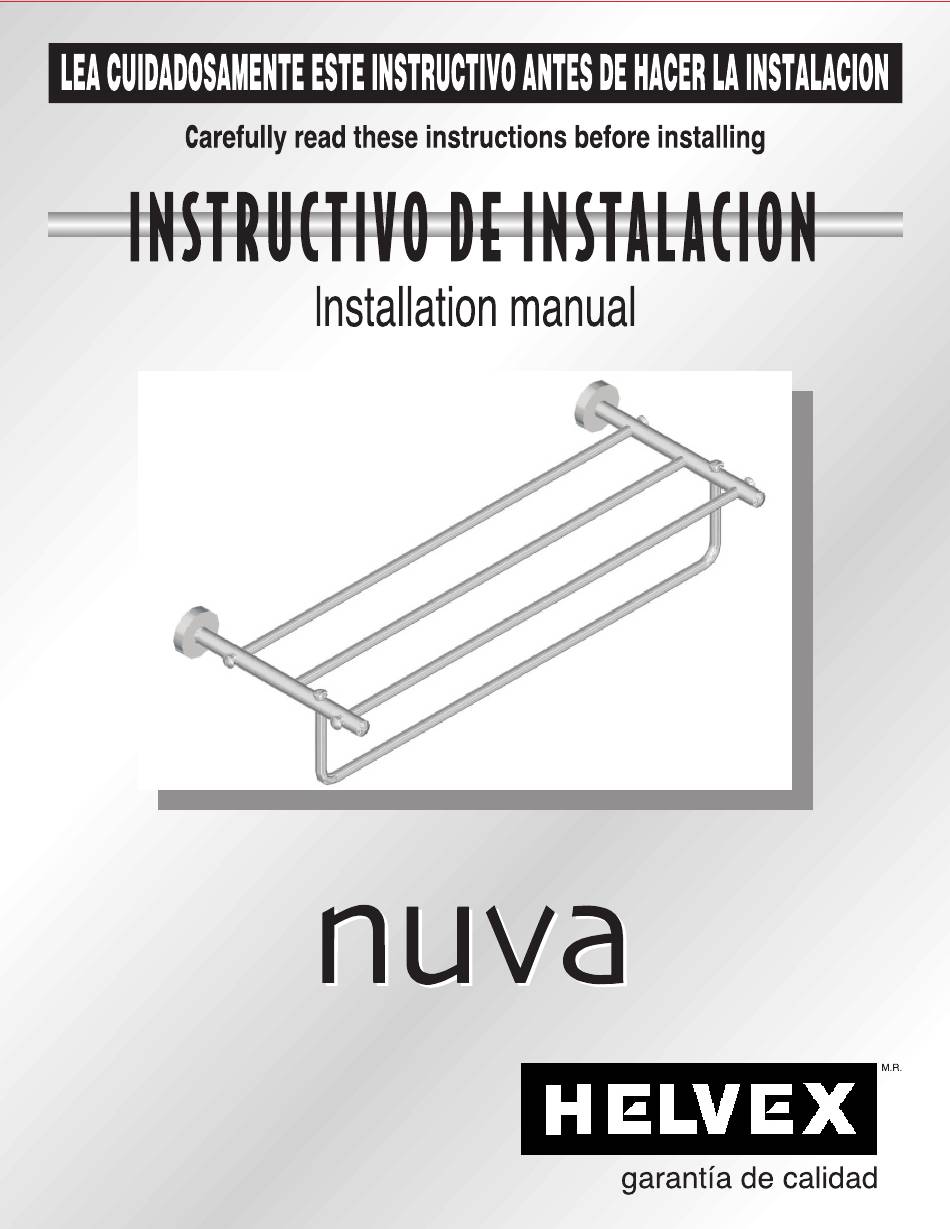

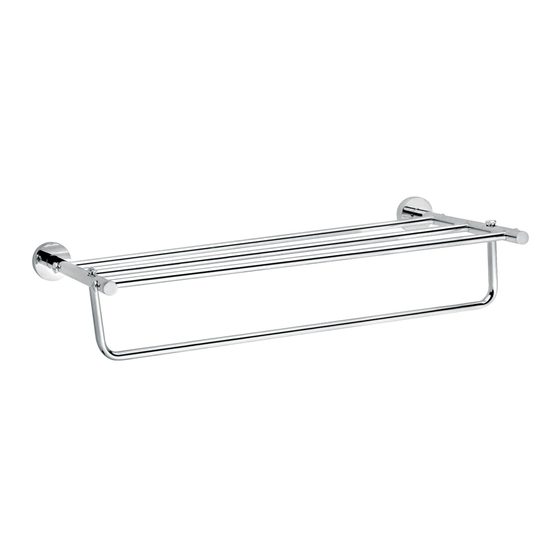

- Page 1 9124 PORTATOALLERO MULTIPLE PORTATOALLERO MULTIPLE Multiple Towel holder Multiple Towel holder...
- Page 2 Requerimientos de instalación / Installation requirements Herramienta requerida / Tools required Taladro y broca de 5/16” Drill with a 5/16” drill bit Desarmador Screwdriver Alturas recomendadas para Accesorios de baño M ODELO DESCRIP CION A LTURA (cm) 91 24 To allero de barra Recomended heights for bathroom’s accesories M ODELO DES C R IP C ION...
- Page 3 Componentes del producto / Product of the components No. DESCRIPCION DESCRIPTION Taquete shield Ancla c/ orin´g wall bracket tapón para toallero holding bar cap Tubo soporte p/toallero mult, derecho multiple towel holder right support O'ring 2-223 O'ring 2-223 Tubo soporte p/toallero mult, izquierdo multiple towel holder left support Pija Chapetón escutcheon...
- Page 4 Instalación / Installation Tapón para toallero Holding bar cap Inserte el tubo por los soportes (derecho-izquierdo) y fijelo con los tapones. NOTA: el tubo entra por los barrenos de mayor diámetro. Insert the bar for the supports (right-left) and fix it with the cap. NOTE: the bar enters for the bores of more diameter.
- Page 5 Tubo roscado Una vez liberado el extremo derecho threaded bar del tubo, deslicelo hacia la derecha hasta sacarlo. Once liberated the right end of the bar, slide it toward the right until taking out it. Ancla Chapetón wall bracket escutcheon Retire los chapetones de las anclas deslizandolos.
- Page 6 Taquete Shield Inserte los taquetes y coloque las anclas, como se muestra en la figura. Pija Fijelas firmemente con las pijas. Insert the shields and place the wall brackets, as shown in the drawing. Fix in place with the lags. Ancla Wall bracket Chapetón...
- Page 7 Tubo roscado threaded bar Inserte el tubo al soporte izquierdo y posteriormente al soporte derecho. Insert the tube to the left support and later on Tubo soporte derecho to the right support. Towel holder right support Tapón para toallero holding bar cap Fije el tubo con los tapones como se muestra en la figura.
-
Page 8: Spare Parts
2. No utilizar fibras ni polvos abrasivos. 3. No utilice objetos punzo-cortantes para limpiar los acabados. It is very important to follow the instructions below to keep Helvex products’ finishes shining and in perfect condition: 1. Only use a clean cloth and tap water for cleaning.
