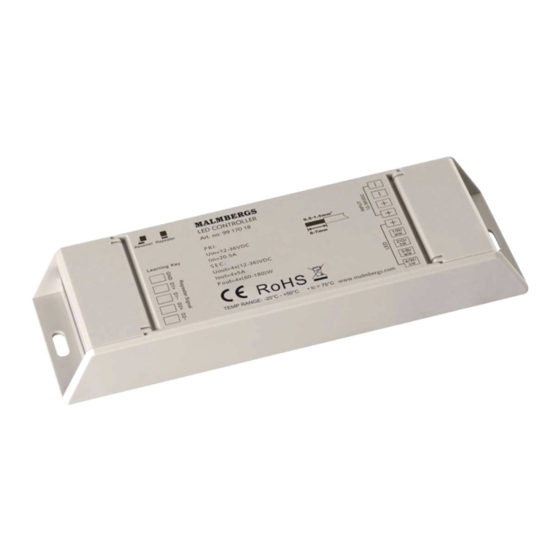

Summary of Contents for Malmbergs 99 170 18
- Page 1 Art. no: 99 170 18 BRUKSANVISNING RF-mottagare KÄYTTÖOHJEET RF-vastaanotin INSTRUCTION MANUAL RF Receiver...
- Page 2 INNEHåLL / SISÄLTÖ / CONTENTS ........sida 3 ........sivu 4 ........page 5 OBS! Läs igenom manualen noggrant innan du använder apparaten och spara den för framtida bruk. HUOMIO! Lue käyttöohjeet huolellisesti ennen kuin otat laitteen käyttöösi ja säilytä ohjeet tulevaa käyttöä varten. NOTE! Please read through the manual carefully before using the appliance and keep it for future reference.
- Page 3 TEKNISK DATA Learning Key Master / Slav bygel Matningsspänning Max effekt Mått (LxBxH) strömstyrka 12-36VDC 4x5A 4x(60-180)W Konstantspänning 166x53,4x23mm • Frekvens: 868/915/434MHz • Kapslingsklass: IP20 • Arbetstemperatur: 0-40°C SÄKERHET OCH VARNINGAR • Stäng AV strömmen innan installation • Utsätt INTE apparaten för fukt. •...
- Page 4 TEKNISET TIEDOT Ohjelmointipainike Master/Slave-jumpperi Käyttöjännite Max. virta Teho Vaatimus Mitat (pxLxK) 12-36VDC 4x5A 4x(60-180)W Tasajännite 166x53,4x23mm • Taajuus: 868/915/434MHz • Suojausluokka: IP20 • Käyttölämpötila: 0-40°C TURVALLISUUS JA VAROITUKSET • Kytke virta pois ennen asentamista. • Älä Altista Laitetta Kosteudelle. • RF-vastaanotinta tulee käyttää yhdessä vain oikosulku-, ylikuormitus- ja ylilämpenemissuojatun liitäntälaitteen kanssa.
- Page 5 PRODUCT DATA Learning Key Master / Slave jumper Supply Voltage Max Current Output Power Remarks Size (LxWxH) 12-36VDC 4x5A 4x(60-180)W Constant voltage 166x53.4x23mm • Radio Frequency: 868/915/434MHz • IP rating: IP20 • Operating temperature: 0-40°C SAFETY & WARNINGS • DO NOT install with power applied to device. •...
- Page 6 KOPPLINGSSCHEMA/KYTKENTÄKAAVIO/WIRING DIAGRAM 12-36VDC RGB/RGBW RGBW LED Strip RF receiver Receiver RF receiver RGBW LED Strip Repeater RGB LED Strip RF receiver Repeater GND plint: Ska bara användas om skärmad kabel används i installationen. GND-liitin: Tulee kytkeä vain jos liitosjohdossa on maadoitusjohdin. GND terminal: Should only be used if shielded cable is used in the installation.
- Page 8 Malmbergs Elektriska AB, PO Box 144, SE-692 23 Kumla, SWEDEN Phone: +46 19 58 77 00 Fax: +46 19 57 11 77 info@malmbergs.com www.malmbergs.com...
