SLV Elektronik PL 2x24 Manual

D Gebrauchsanweisung
ENG Instruction
Manual
F Manuel d'instructions
für Strahler
for spot
pour spot
PL 2x24
3-Phasen Adapter
3-Phase Adapter
Adaptateur 3 All.
F
D G
1
07/2004 © by SLV Elektronik GmbH
152272_anl_040730
Technische Änderungen vorbehalten.
Technical Details are subject to change. Duplication prohibited !
Les détails techniques sont sujet à des changements.
interdite!
D
1. Bestimmungsgemäße Verwendung:
Diese Produkte dienen nur Beleuchtungszwecken und dürfen:
2. Technische Daten:
Betriebsspannung:
Schutzklasse:
Leuchtmittel:
Maße (L/B/H):
Schwenkbereich:
Drehbereich:
Gewicht:
Importeur:
3. Montage
Achtung: Verwenden Sie nur Teile, die mit dem Produkt mitgeliefert
oder definitiv als Zubehör beschrieben werden! Andernfalls kann die
Anlage, als auch das Produkt nicht ausreichend sicher sein! Schalten Sie
die Stromversorgung bzw. die Anschlussleitung spannungsfrei, bevor
Sie jegliche Arbeiten vornehmen!
a) Montageort
Stellen Sie sicher, dass das Produkt nach der Montage nicht
herunterfallen kann. Der Strahler sollte mindestens soweit entfernt
sein von der angestrahlten Fläche, wie der auf dem Typenschild des
Strahlers angegebene Mindestabstand:
Vorsicht gilt bei leicht entzündlichen Gegenständen (z. B.: Vorhänge,
Gardinen, etc.) oder elektrischen Leitungen.
c) Einzelne Montageschritte
4. Betrieb:
Informationen für den Betreiber:
Betreiben Sie das Produkt nur, wenn es einwandfrei funktioniert. Im
Fehlerfall schalten Sie das Produkt sofort aus und betreiben es erst
wieder nach Überprüfung durch einen Elektro-Fachmann.
Dies ist der Fall, wenn:
Vervielfältigung verboten !
Reproduction
Gebrauchsanweisung PL 2x24
nur in Verbindung mit dem entsprechenden
Stromschienensystem betrieben werden.
nur in trockenen, also nicht:
in feuchten oder schmutzgefährdeten Räumen.
im Bereich hoher Luftfeuchtigkeit betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker
Verschmutzung ausgesetzt werden.
nach einer feuchten oder verschmutzenden Lagerung erst nach
einer Zustandsprüfung betrieben werden.
PL 2x24
230 V/ 50 Hz
I
2xTC-L, 24W, 2G11
41,3 x 9 x 27,5 cm
180°
350°
3 kg
SLV Elektronik GmbH
Besondere
3-Phasen Stromschiene:

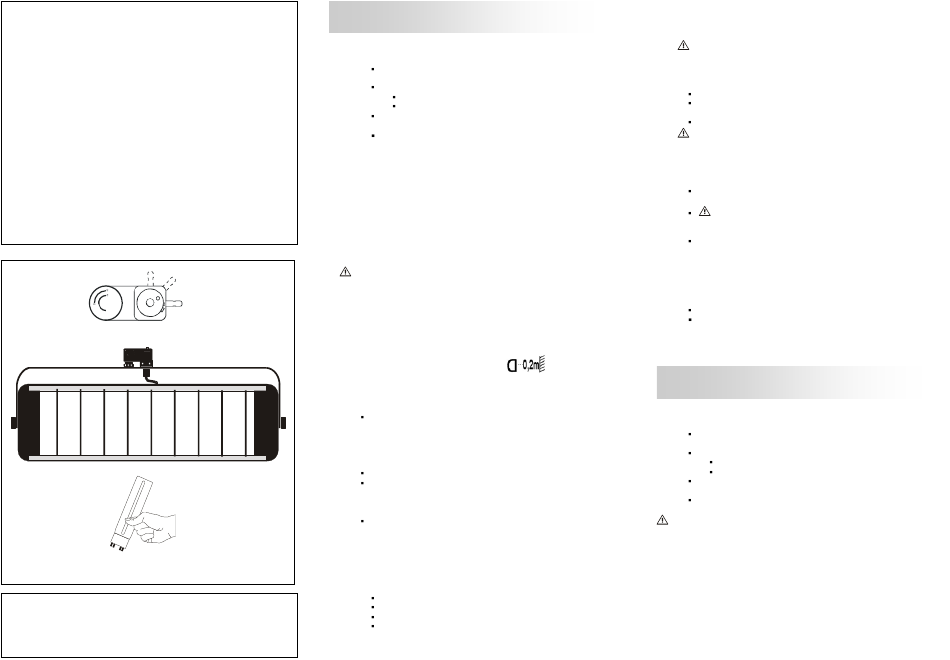

Setzen Sie den Adapter mit dem Hebel D in die Stromschiene ein .
Der Hebel muss in die Lage F gestellt sein. Nun befestigen Sie
den Hebel indem Sie ihn in die Lage G drehen. Nun können Sie
die gewünschte Phase wählen, indem Sie den Phasenwähler
Drehen oder Eindrücken und Drehen.
Überprüfen Sie regelmäßig alle Verbindungen auf festen Sitz.
Einsetzen des Leuchtmittels: Berühren Sie dabei nicht den
Glaskolben, sondern den Kunststoffsockel. Verwenden Sie evt. ein
Tuch. Entfernen Sie Fingerabdrücke vom Glaskolben. Stecken Sie
das Leuchtmittel in die Fassung
Das Produkt ist nun betriebsbereit.
sichtbare Beschädigungen auftreten.
das Produkt nicht einwandfrei arbeitet.
es qualmt, dampft, oder bei hörbaren Knistergeräuschen.
eine Überhitzung zu erkennen ist.
Reparaturen des Produktes oder Arbeiten an
netzspannungsführenden Teilen dürfen nur Fachkräfte des
Elektrohandwerks vornehmen.
Achtung: Hier besteht sonst Lebensgefahr durch elektrischen
Schlag.
So vermeiden Sie Störungen und Brandgefahren:
Befestigen Sie nichts an dem Produkt!
Luftzirkulation nicht beeinträchtigen, also nichts abdecken.
Hängen Sie nichts an die Leuchte, insbesondere keine
Dekoration.
Betreiben Sie die Leuchte nur mit intakter Schutzscheibe.
Lassen Sie Kinder nicht unbeaufsichtigt mit elektrischen
Produkten spielen! Kinder können Gefahren im Umgang mit
elektrischer Energie nicht immer richtig einschätzen.
Was ist zu tun, wenn ein Leuchtmittel defekt ist oder nicht
funktioniert?
Schalten Sie erst das Produkt spannungsfrei, bevor Sie das
Leuchtmittel (Lampe) austauschen.
Vorsicht: Lassen Sie nach vorangegangenem Betrieb erst
das Leuchtmittel abkühlen – andernfalls besteht wegen der
heißen Oberfläche Verletzungsgefahr.
Ersetzen Sie nur Leuchtmittel mit den gleichen Daten wie
Sockel, Spannung und Wattage - jede andere Art von
Leuchtmittel kann zu Beschädigungen der Leuchte führen.
Leuchtmittelwechsel s. Montageschritte.
5. Was ist sonst noch zu beachten?
Schalten Sie erst das gesamte Produkt spannungsfrei, bevor Sie...
Reinigungs- oder Pflegearbeiten ausführen.
Arbeiten an dem Produkt oder seinen Komponenten
vornehmen (nur Elektro-Fachmann).
Instruction Manual PL 2x24
ENG
1.

Use as directed:

This product serves exclusively lighting purposes and may:
only be operated in combination with the corresponding HV-rail
system.
only be used in dry condition,
not in damp or dirt-endangered rooms.
not in areas of high air humidity.
not be exposed to strong mechanical loads or to strong
contamination.
only be installed and operated after a condition inspection if the
product is dirty or has been moistened through storage.
If these points named above are not adhered to, a short circuit or
electrical shock may occur!
2.

Technical Data:

PL 2x24
Operating voltage: 230 V/ 50 Hz
Safety class: I
Bulb: 2xTC-L, 24W, 2G11
Dimensions (L/B/H): 41,3 x 9 x 27,5 cm
Swivel Range: 180°
Rotary Range: 350°
Weight: 3 kg
Importeur: SLV Elektronik GmbH
